UV 라이트(블랙 라이트)를 활용한 촬영
UV 라이트는 블랙 라이트라고도 하며 미세하게 눈에 보이는 자외선을 방사합니다.
여기에서는 UV 라이트를 활용한 디지털 마이크로스코프의 촬영·해석 사례를 소개합니다.
UV 라이트와 형광
UV 라이트는 자외선을 발생시키는 라이트로 형광 관찰에 사용됩니다.
형광이란 특정 파장의 빛을 흡수하고, 흡수한 빛의 파장보다 긴 파장의 빛을 방출하는 성질을 나타냅니다.
디지털 마이크로스코프를 이용한 UV 라이트 사용 촬영 사례
UV 라이트가 실내의 시각 효과를 위해 사용되는 경우도 있지만, KEYENCE의 4K 디지털 마이크로스코프 「VHX 시리즈」는 각종 형광 재료의 관찰, 광물학, 법의학(과학 수사), 의학, 생물학 등 다양한 목적으로 사용됩니다.
의학, 생물학 관련 형광 관찰 시에는 일반적으로 형광 현미경이 사용되지만 공업 용도로는 UV 라이트를 활용하면 관찰할 수 있습니다.
침투 탐상 검사 PT(Penetrant Test)
항공 업계나 자동차 업계에서 눈에 보이지 않는 미세한 흠집이나 크랙을 관찰하기 위해 형광 탐상제가 사용되고 있습니다.

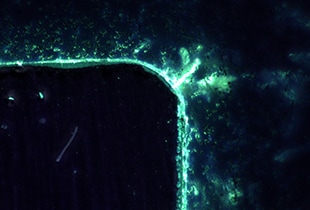

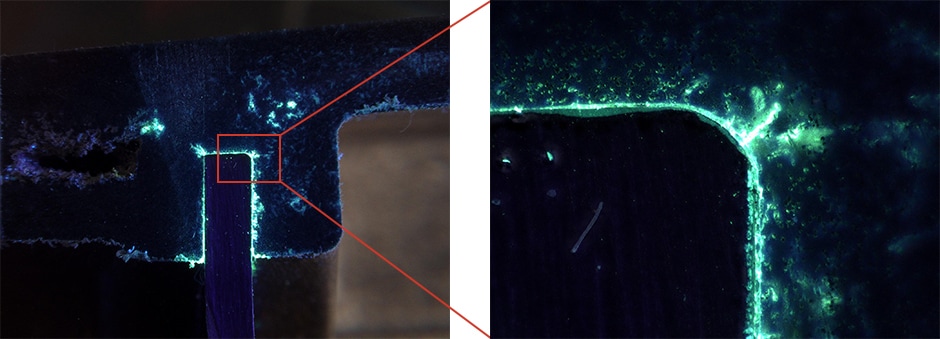

형광 도료를 대상 물체에 뿌리고 세정하면 흠집이나 크랙 안에 형광제가 남습니다. 그곳에 UV 라이트를 비추면 형광을 발하므로 육안이나 카메라로 확인할 수 있습니다. 미세한 흠집을 고배율로 촬영하고 싶은 경우에는 「VHX 시리즈」를 사용합니다.
- 왼쪽: 20×
- 오른쪽: 200×

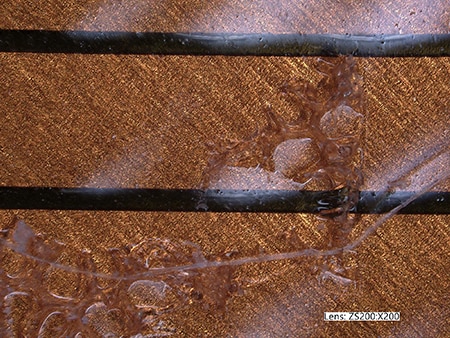

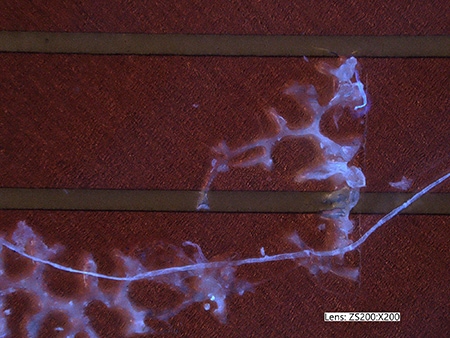

전자 기판의 플럭스 잔류 체크 및 이물질 확인
전자 기판의 플럭스는 블랙 라이트로 형광을 발하므로 잔류 플럭스를 확인할 수 있습니다. 또한 단락의 원인이 되는 먼지 등 이물질도 쉽게 발견할 수 있으므로 전자 부품을 검품하는 데 도움이 됩니다.

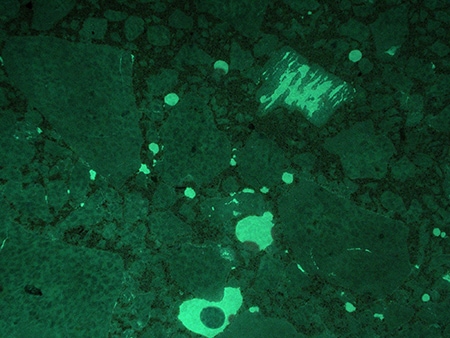

광물·보석 등의 확인
성분에 따라 일정하지는 않지만 형광 반응으로 보석, 광물 등을 감정하는 데 이용되고 있습니다.

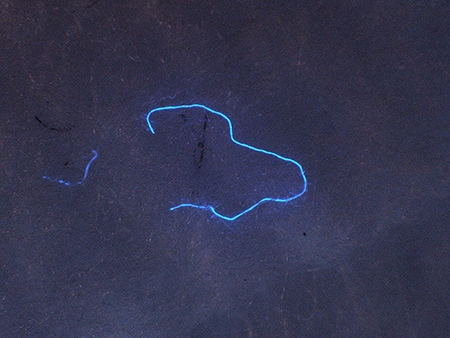

먼지나 오염 등의 확인
먼지를 블랙 라이트로 비추면 흰색 형광을 발합니다. 과학 수사 시에는 부착된 섬유를 특정합니다. 그 밖에 개나 고양이, 인간의 소변 등도 블랙 라이트에 반응하기 때문에 청소 확인 등에 사용할 수도 있습니다.
생체 내 관찰(초파리)
생물계 용도로는 생체 내를 투과하여 관찰할 수 있습니다.
