오토 포커스 3D 제어

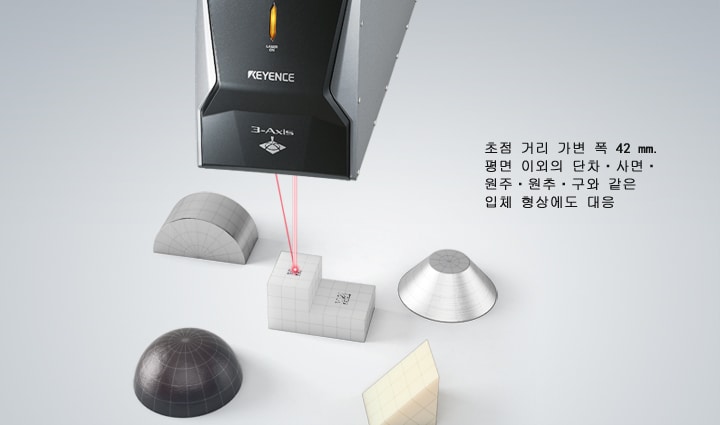

내장 카메라로 외부 기기가 필요 없는 오토 포커스 기능을 실현했습니다. 초점 거리가 일정하지 않아 인쇄가 어려웠던 대상 물체에도 높은 인쇄 품질을 유지합니다. 또한 품종 변경 시의 설정 변경 등이 필요 없어지면서 큰 폭의 공정 수 절감· 설비 간소화·생산성 향상에 기여합니다.

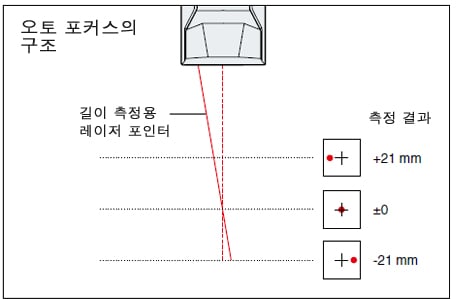

*길이 측정용 레이저 포인터를 내장, 카메라로 모니터링합니다. 포인터의 위치에서 초점 거리를 산출하여 오토 포커스를 실시합니다. 대상 물체의 재질이나 형상, 표면 상태에 따라서는 측정할 수 없는 경우도 있습니다.

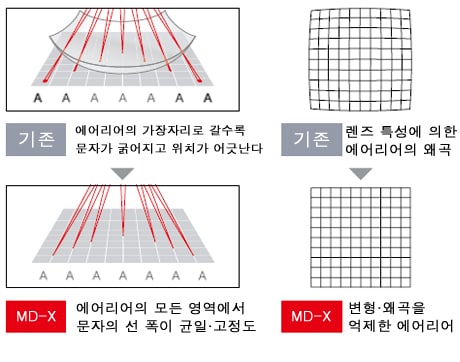

330 mm×330 mm의 와이드 에어리어에 대한 고정도 인쇄가 가능합니다. 기존 대비 1.2배의 넓은 인쇄 에어리어를 보유하고 있습니다. 반송 공정의 간소화로 비용을 절감할 수 있을 뿐 아니라 반송 시간 또한 줄어들어 생산성 향상에도 기여합니다. 또한 3D 제어로 기존 fθ 렌즈의 특성 상 나타났던 에어리어의 변형, 왜곡, 스폿의 편차를 해결했습니다. 에어리어의 가장자리에서도 초점이 정확이 맞는 고정도의 인쇄· 가공을 실현합니다.

대상 물체를 파내고 싶지 않은 경우에는 의도적으로 초점을 어긋나게 하는 것이 효과적입니다. 물리적으로 설치 위치를 어긋나게 하여 초점이 맞지 않도록(디포커스) 하면 좌표나 문자 크기가 달라져 조정이 매우 어려웠습니다. 스포 가변 기능은 설치 위치는 그대로 두고 스폿의 사이즈 (포커스)만 조정할 수 있습니다. 따라서 설정한 좌표, 크기로 인쇄나 가공을 실시할 수 있습니다.

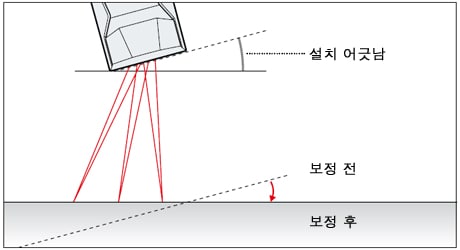

정확한 인쇄·가공을 위해서는 대상 물체와 마킹기 헤드의 설치 위치가 중요합니다. MD-X시리즈는 소프트웨어를 통해 헤드의 설치 후 기울기를 X,Y,Z축 방향으로 간단히 보정할 수 있습니다. 물리적인 조정 없이 설치가 완료되기 때문에 설치 공정 수를 큰 폭으로 줄일 수 있습니다. 소프트웨어에 의한 조정이므로 미세 조정도 간단합니다.
