멀티 컬러 레이저 동축 변위 센서
CL-3000 시리즈
멀티 컬러 레이저 동축 변위 센서 CL-3000 시리즈
NEW 컴팩트·내환경·더욱 고정도
다양한 대상 물체를 고정도로 측정하며 센서 헤드의 설치, 프로그램 설정도 간단합니다. 설치 방법이나 설치 장소, 용도에 제한이 없는 초소형 멀티 컬러 레이저 동축 변위 센서 CL-3000 시리즈가 「품질 향상」「불량품 유출 방지」「수율 향상」 등 제조상의 과제를 해결하여 품질 검사의 신뢰도를 높입니다.
- 초소형·경량
- 초내환경 성능
- 재질·형상에 제약이 없는 고정도 측정 초소형 레이저 동축 변위 센서
특징
설치 장소에 제한이 없는 초소형 헤드
초소형·경량
업계 최소인 φ8 mm의 초소형 헤드를 라인업. 지금까지는 포기했던 좁은 장소에도 설치할 수 있으며 센서 헤드의 병렬 설치나 로봇 탑재도 간단합니다.
기존 대비 1/50의 초소형화를 실현
기존 체적 대비 1/50
-
1기존의 레이저 변위 센서
-
2φ8 소형 헤드
새로운 4방향 대응 L자형 어태치먼트로 공간 절약 [CL-V020/V050]
4방향 대응
소형 헤드로 동급 최대의 측정 레인지*
150 mm±35 mm
* 백색 공초점 방식 레이저 변위 센서 기준.
초내환경 성능
200℃의 고온이나 초고진공 환경에서도 측정 가능.
세계 최초 초고진공 대응*

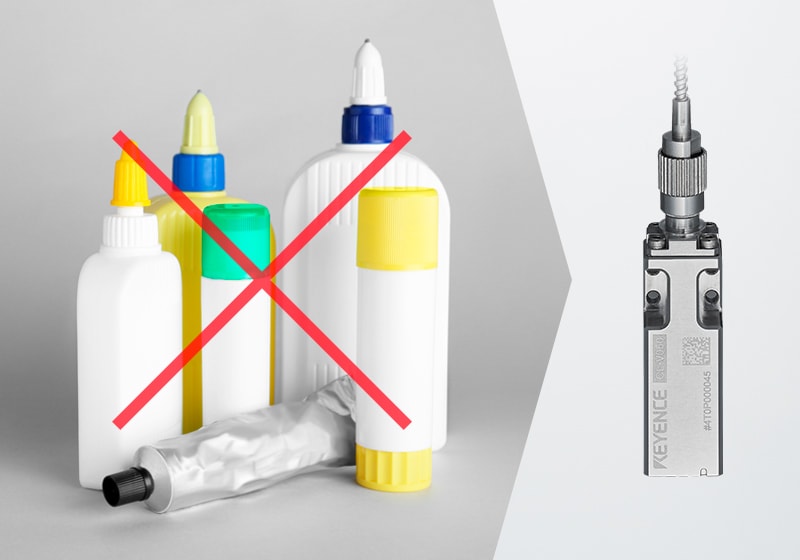

유기물 접착제 미사용
CL-V020/V050은 진공 장비 내에서 사용할 수 있도록 헤드 내에 유기물 접착제를 사용하지 않았습니다. SUS304로 제작된 헤드 내부는 렌즈만으로 구성되어 아웃가스의 발생을 최소화하였습니다. 또한 저습도·저노점의 드라이 클린룸에도 대응합니다.
* 백색 공초점 방식 레이저 변위 센서 기준.

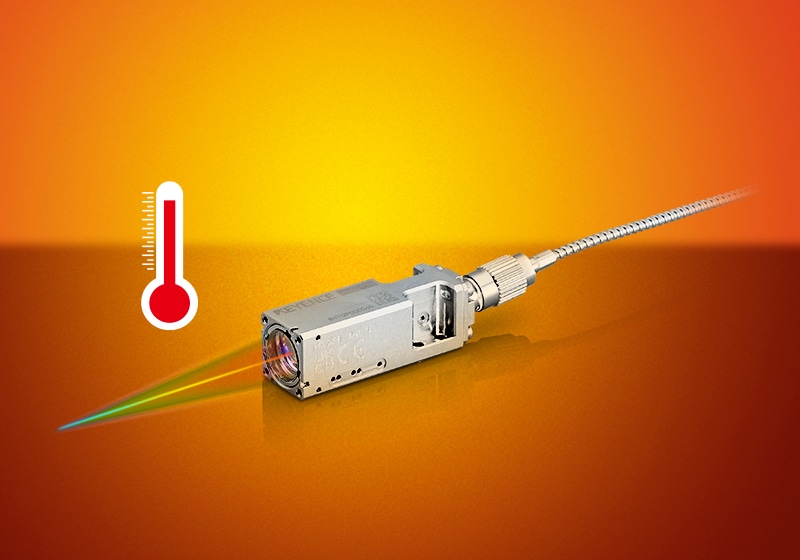

동급 최초 내열 200℃
CL-V020/V050은 독자적인 특수 스프링 구조를 채택하여 200℃의 고온에서도 광학계가 변하지 않으므로 성능 저하가 발생하지 않습니다. 센서 헤드를 설치한 채로 베이킹을 실시할 수 있습니다.

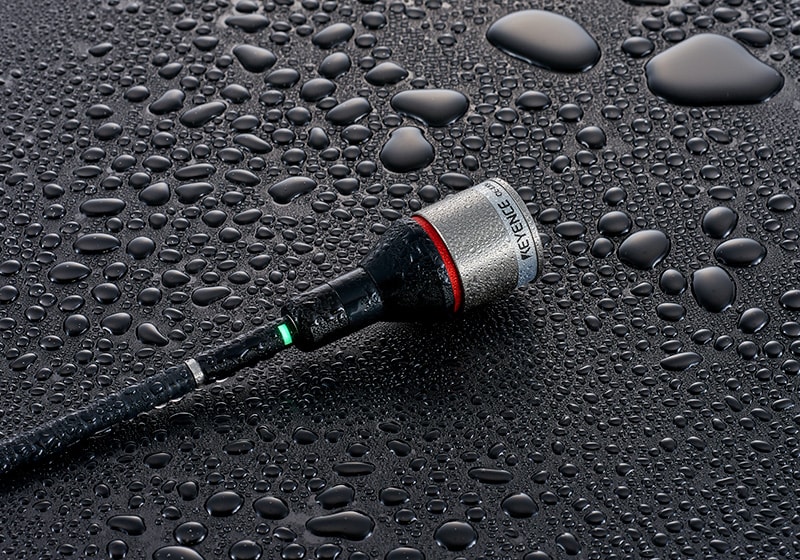

안심할 수 있는 방진·방수 성능 IP67*
렌즈 면 전체에 물이나 기름이 부착되면 빛이 굴절되어 측정이 불안정해질 수 있습니다.
높은 방수 성능으로 가공 현장 등 비말이 비산되기 쉬운 장소에서도 안심하고 사용할 수 있습니다.
*CL-V020/V050, CL-S015/CL-PT010 제외.

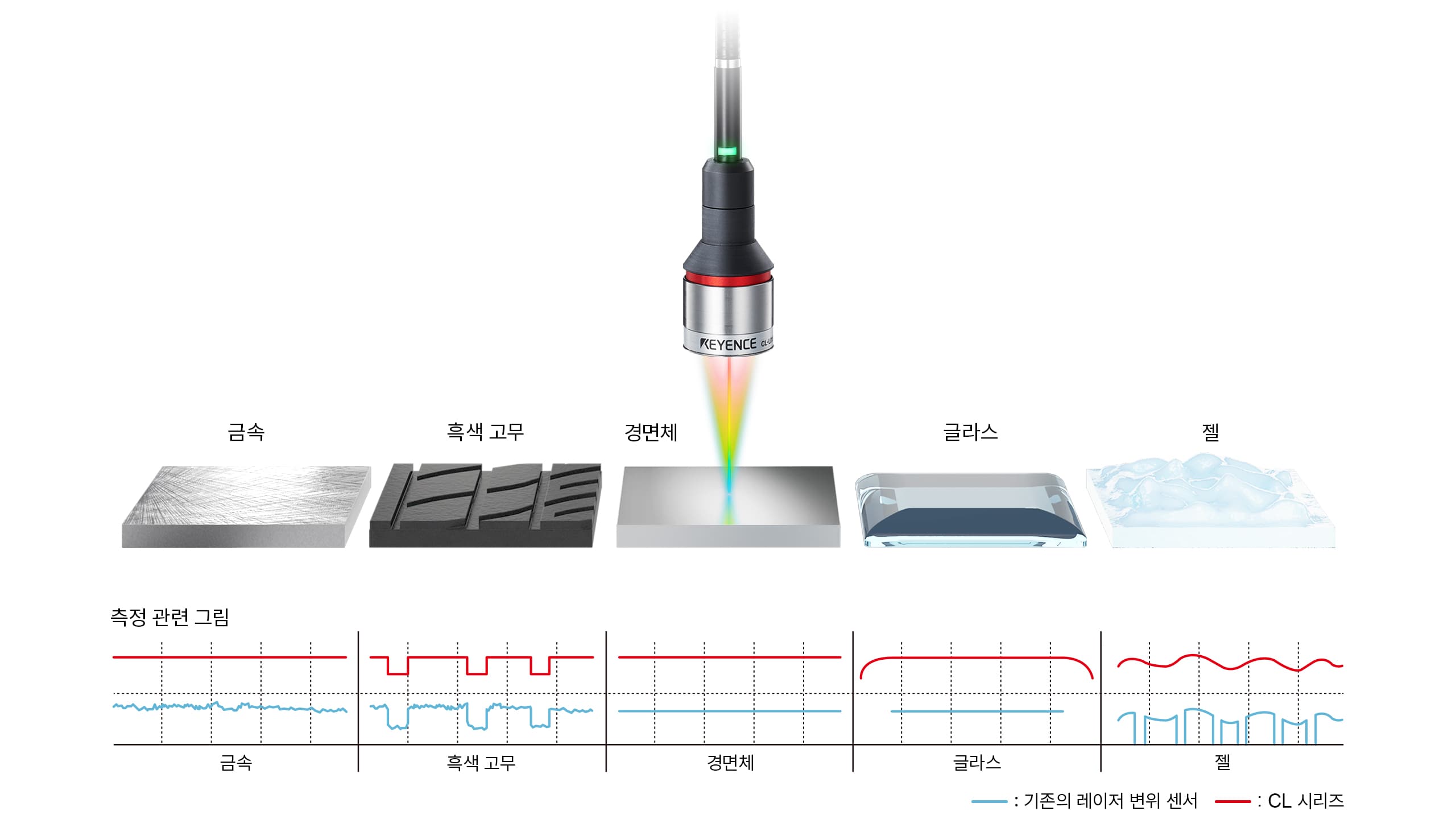

재질·형상에 제약이 없는 고정도 측정 초소형 레이저 동축 변위 센서
