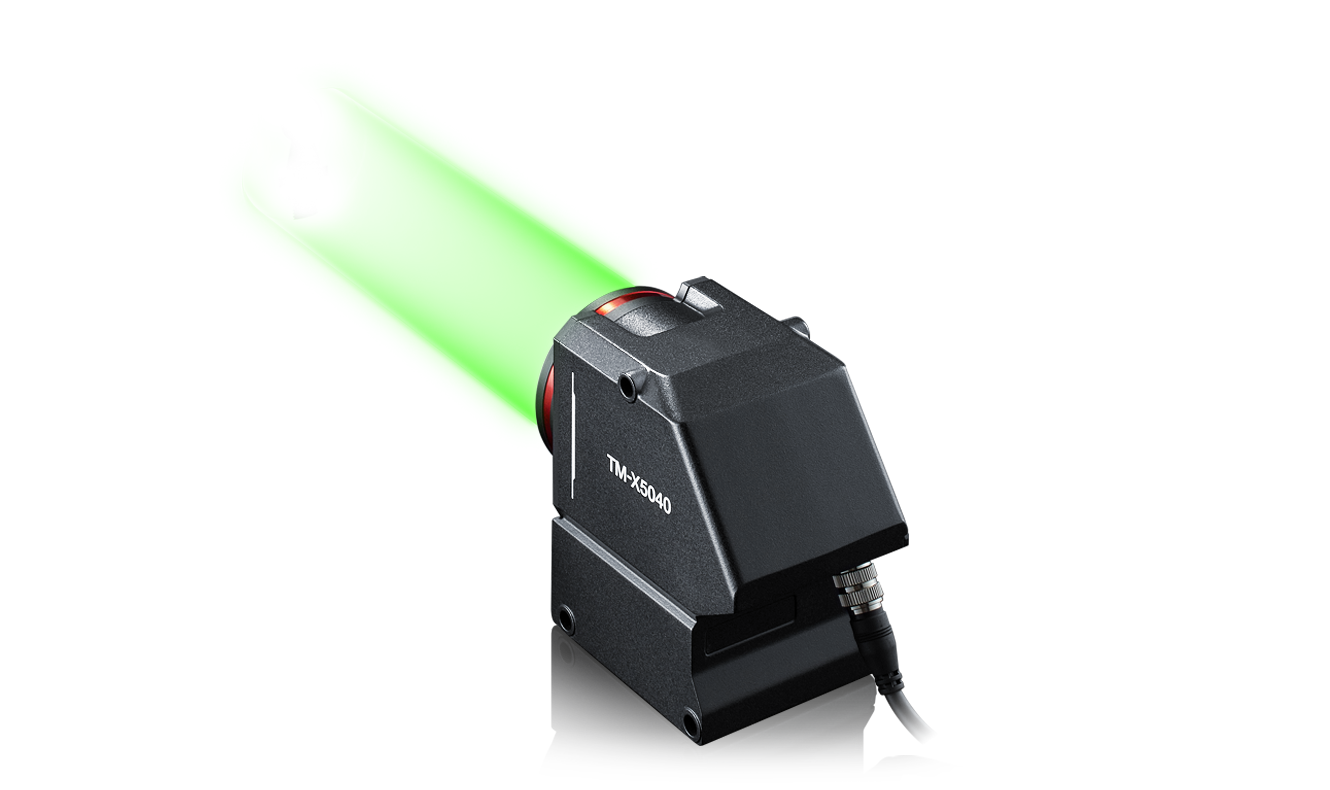

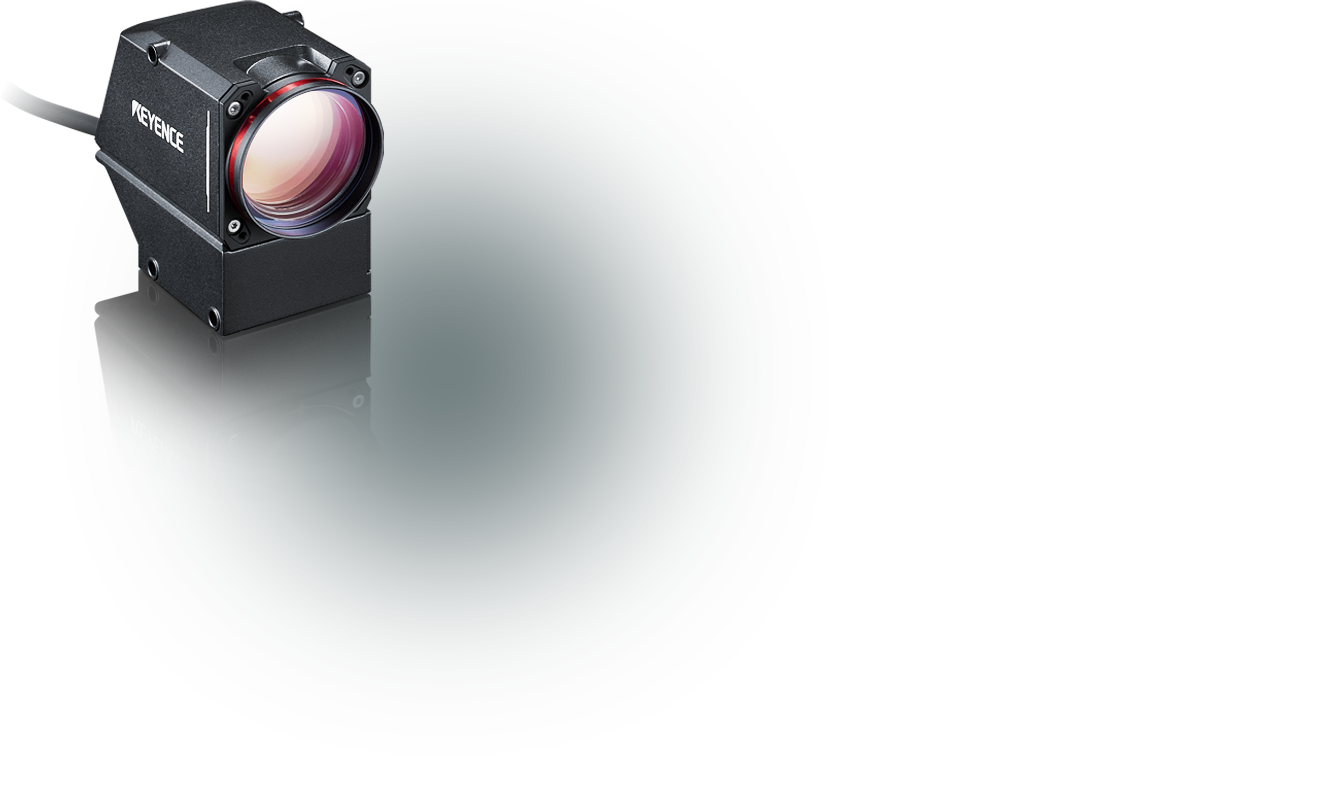

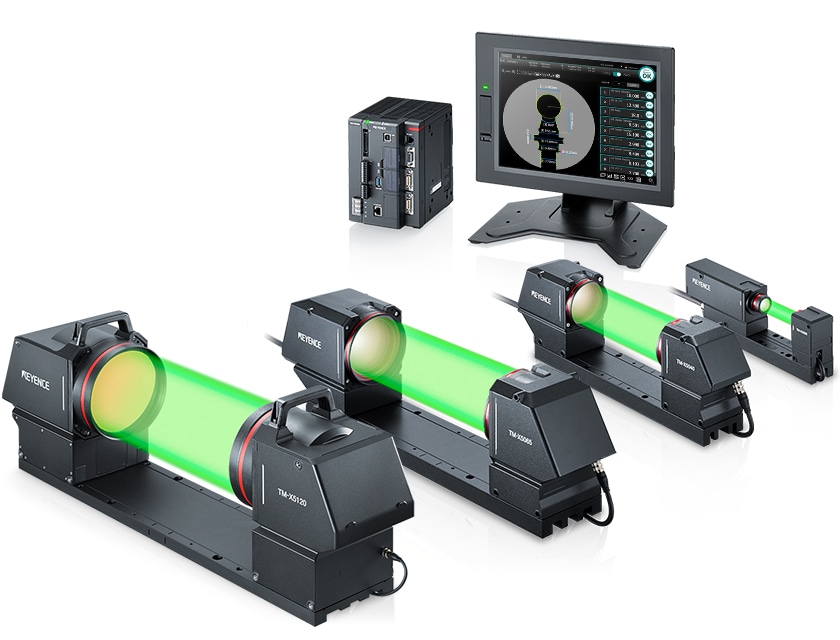

인라인 투영 이미지 측정기 TM-X5000 시리즈
NEW

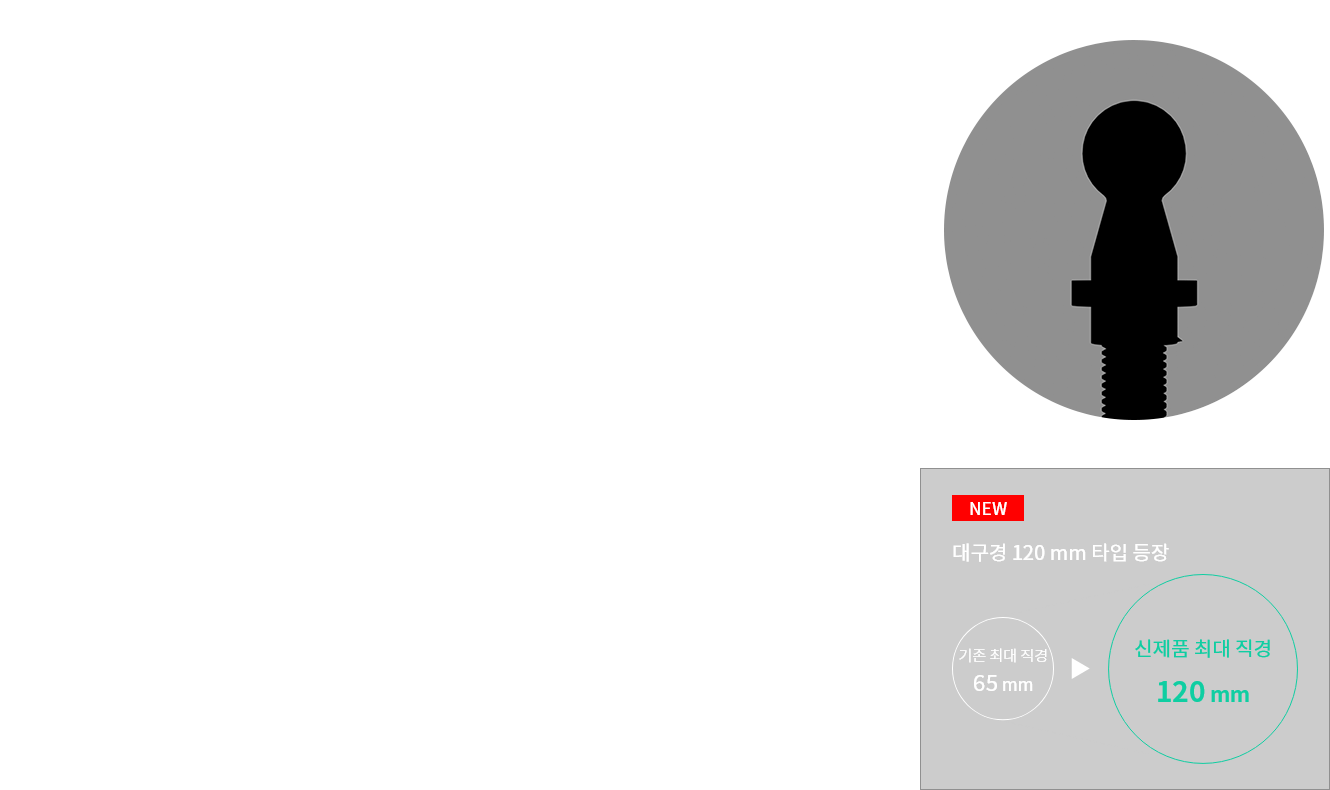

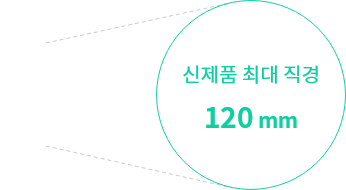

대구경 120 mm 타입 등장

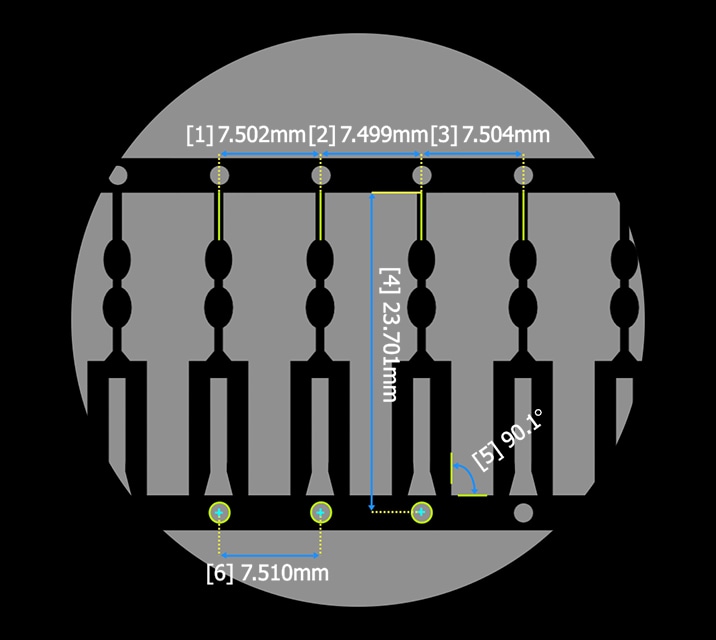

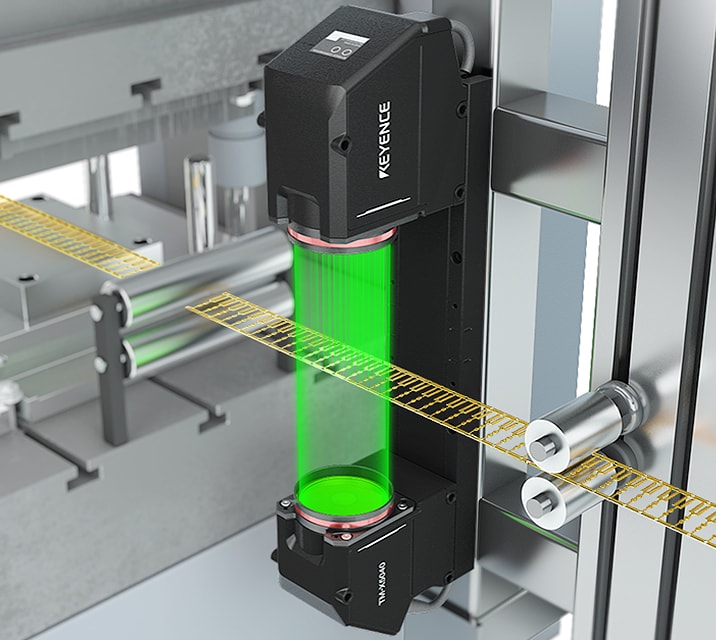

리드 프레임의 치수 측정

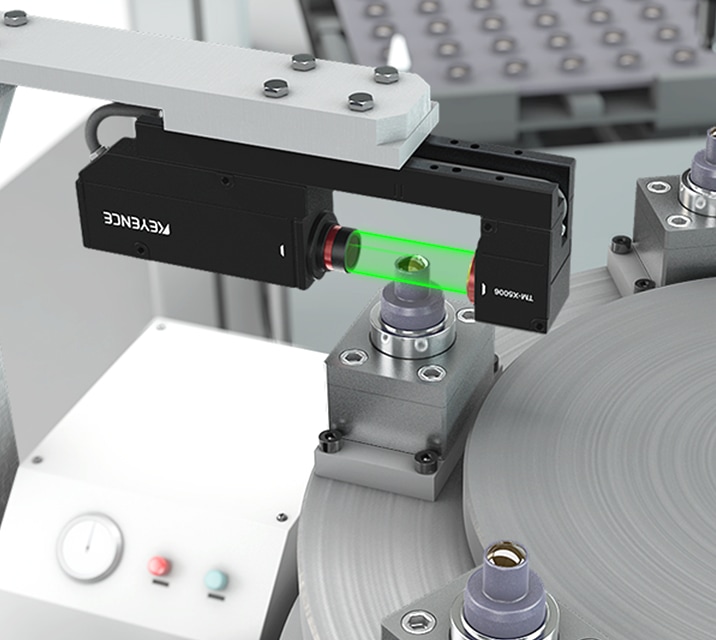

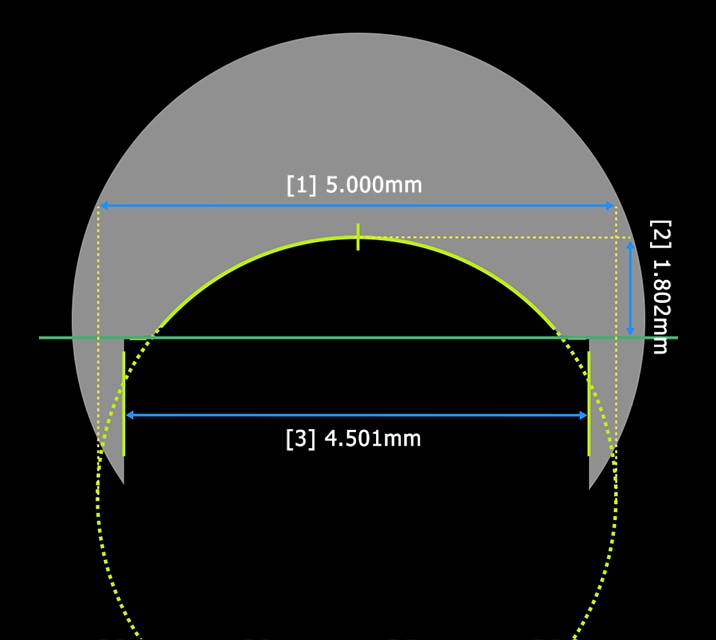

렌즈의 외경·높이 측정
샤프트의 외경·이물 치수 측정

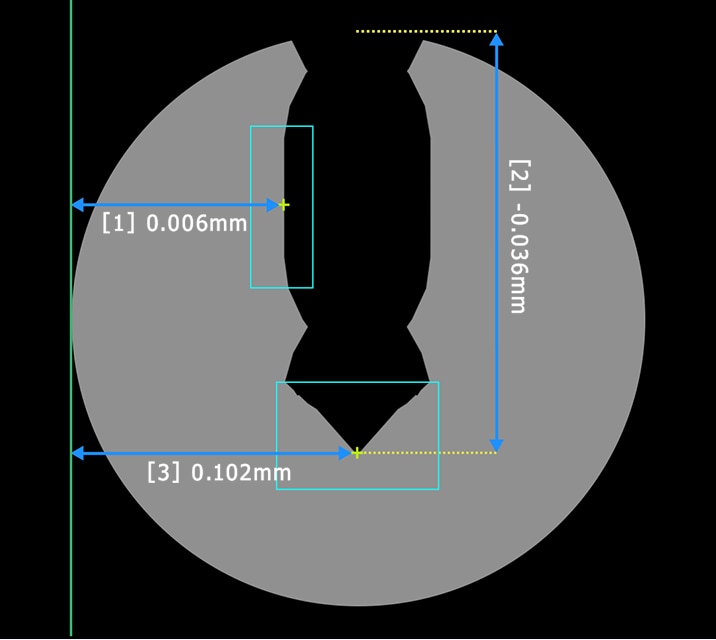

공구의 진동·위치 측정

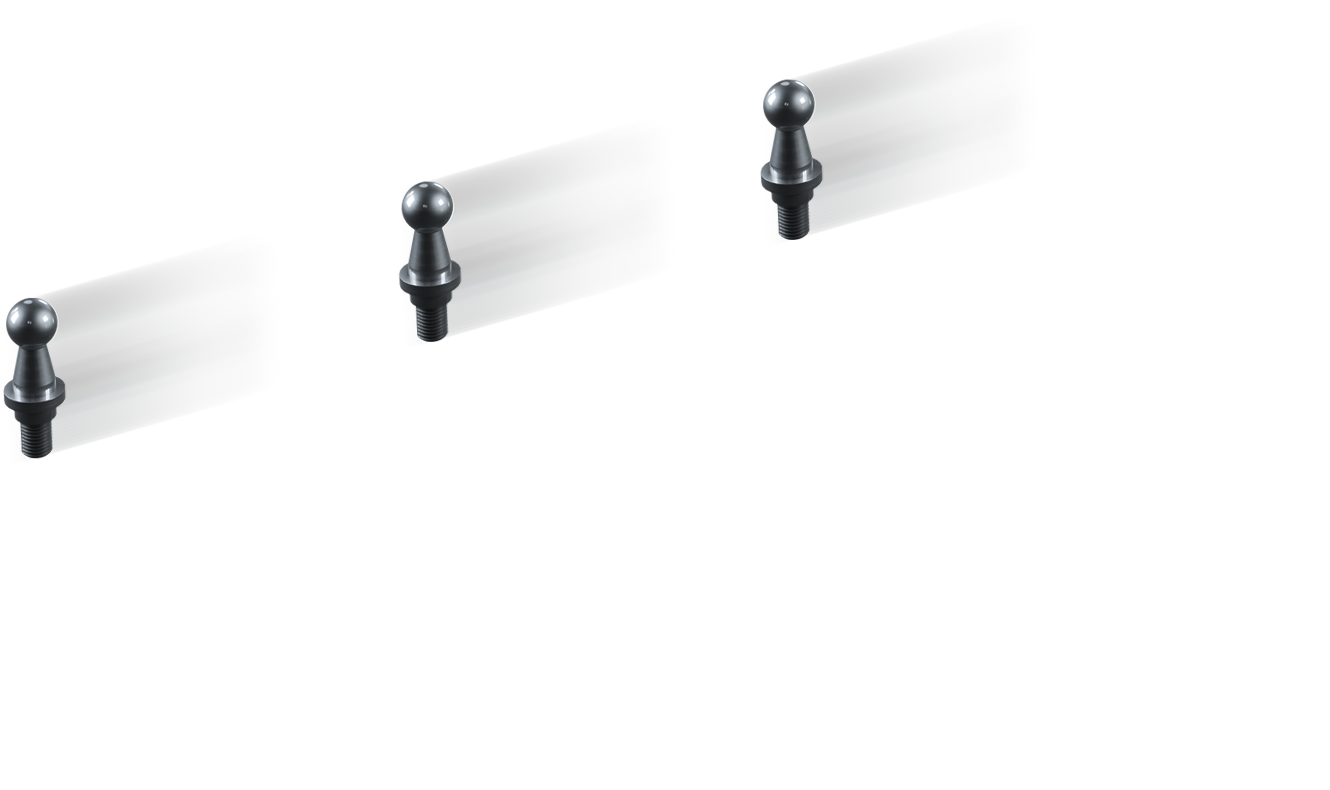

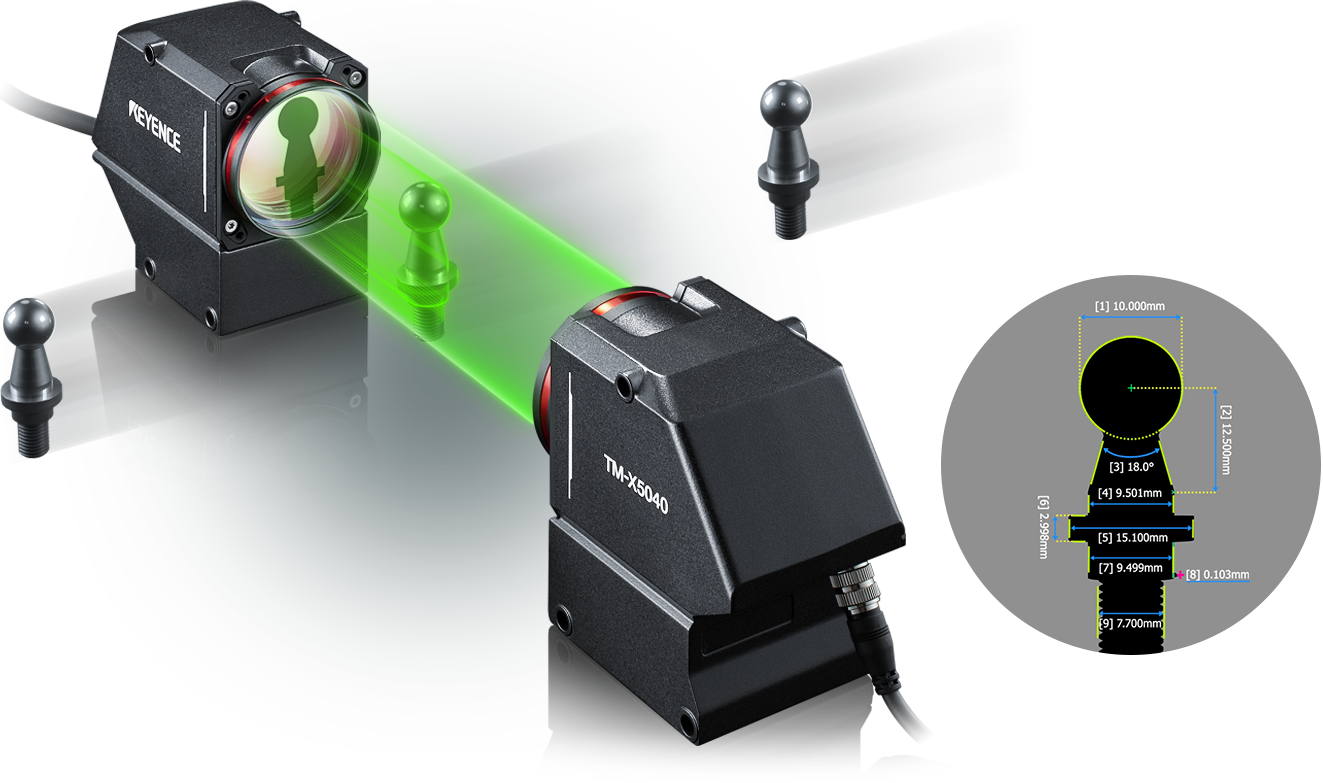

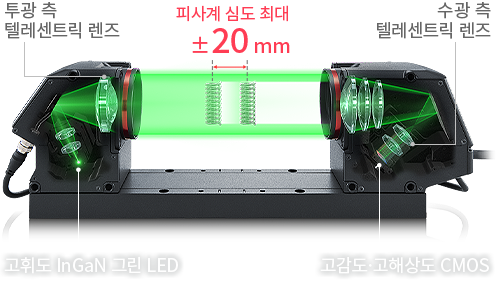

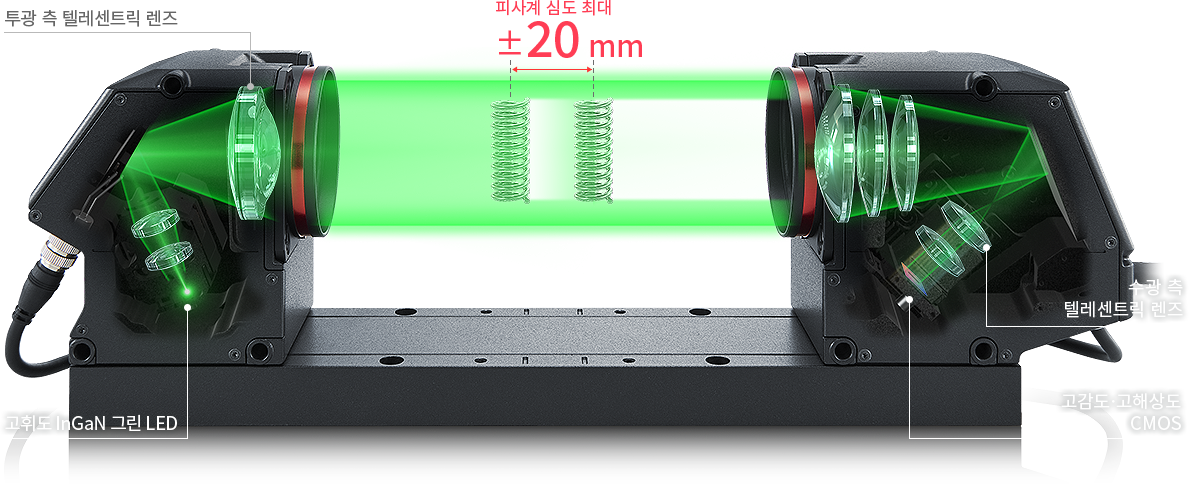

투광 측·수광 측 모두 텔레센트릭 광학계를 채택한 더블 텔레센트릭 광학계로 에지를 선명하게 촬상하므로 대상 물체의 위치가 어긋나도 정도에 변화가 없습니다. 피사계 심도 최대 ±20mm의 사양을 보증합니다.

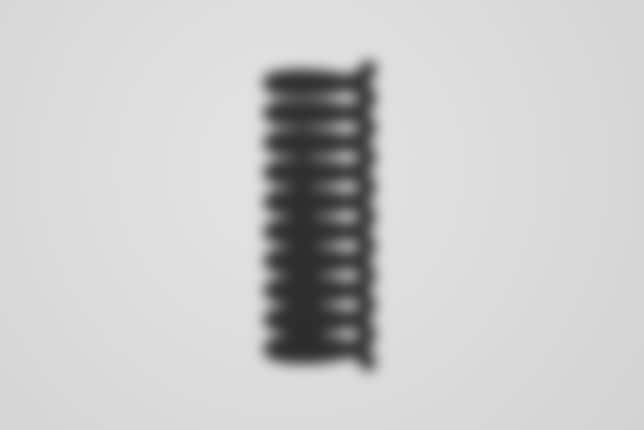

위치가 어긋나면 에지가 흐려진다.
위치가 어긋나도 에지가 선명하다.

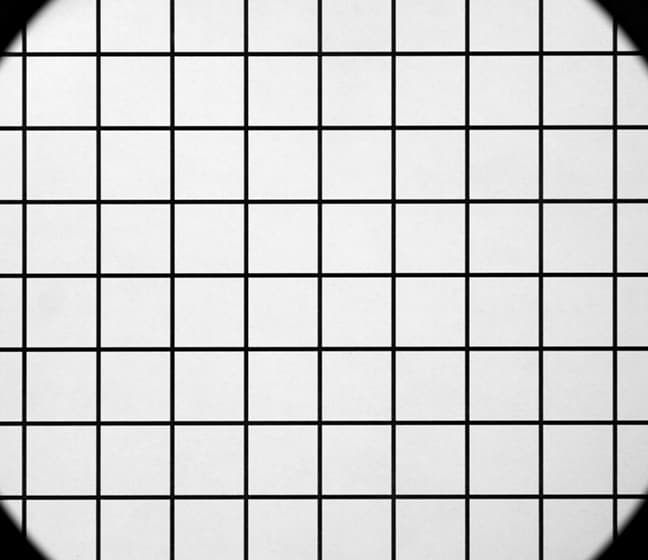

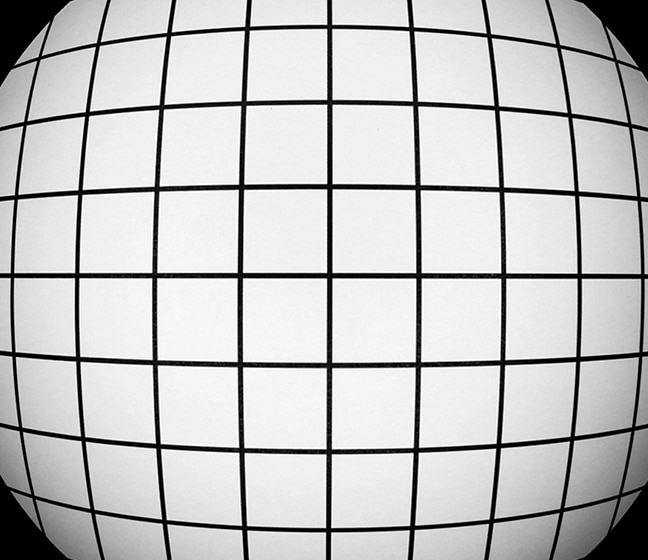

가장자리에서도 촬상 왜곡이 적은 저 디스토션 렌즈를 채택했습니다. 또한 독자적인 알고리즘 처리로 대상 물체를 놓는 위치와 상관없이 고정도로 측정할 수 있습니다. 기존에 실시하던 조명이나 대상 물체의 위치 조정·캘리브레이션이 필요 없습니다.

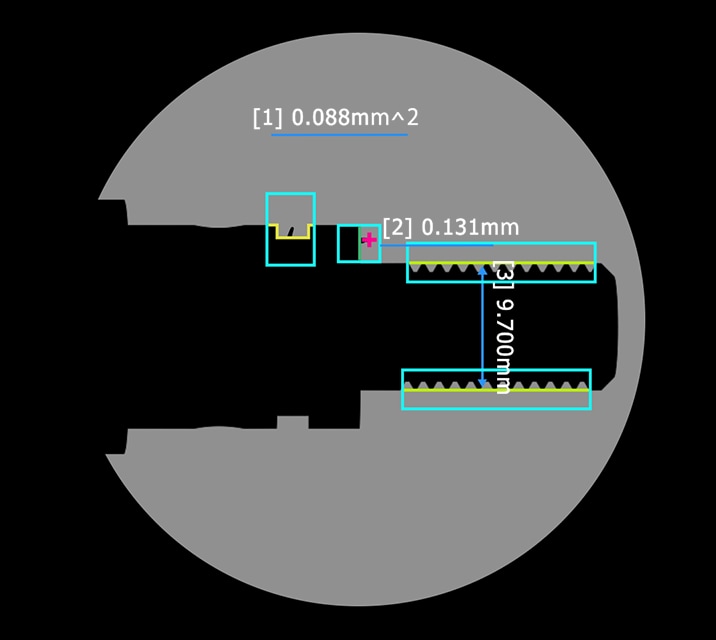

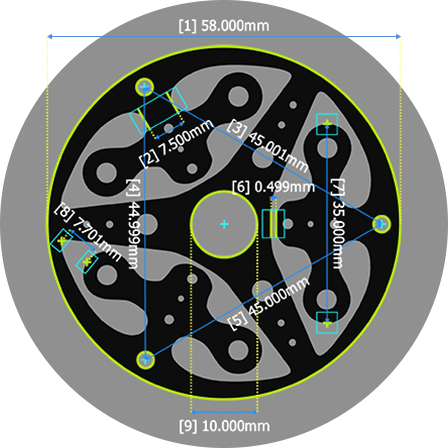

조합에 따라 100가지가 넘는 측정 툴을 준비. 심플한 치수 측정은 물론 기하 공차 측정, 품종 판별 시 편리한 마스터 비교, 외관 검사 시 편리한 이물 거리 측정 등 인라인 검사에 필요한 다양한 측정 내용을 실현합니다.

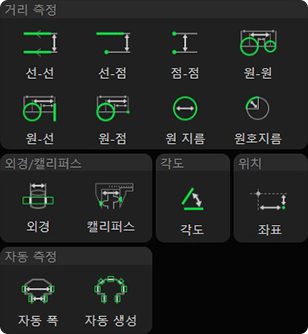

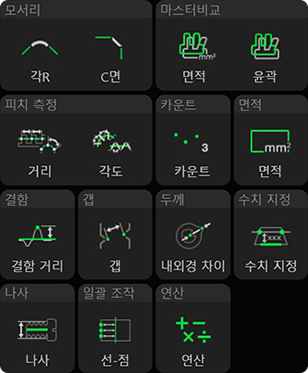

기본 툴

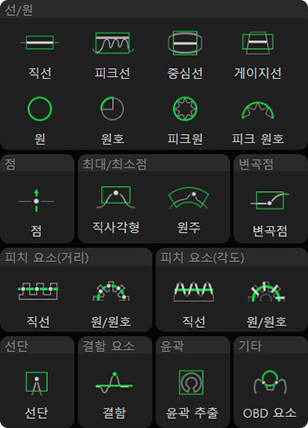

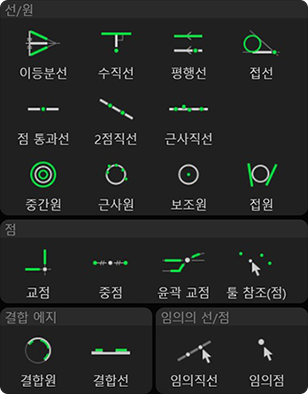

요소 툴
보조 툴
응용 툴

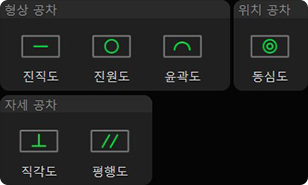

기하 공차 툴
