CMOS 레이저 센서 LR-X 시리즈

Ultra-compact

추구한 목표는 「초소형×안정 검출」 어디에나 설치할 수 있습니다
그린 레이저×미러 구조×커스텀 CMOS 센서라는 새로운 삼각 측정 시스템을 통해 사이즈를 크게 줄였습니다
반사율이 높은 금속부터 흑색 대상 물체까지 어떠한 대상 물체라도 안정적으로 검출할 수 있습니다

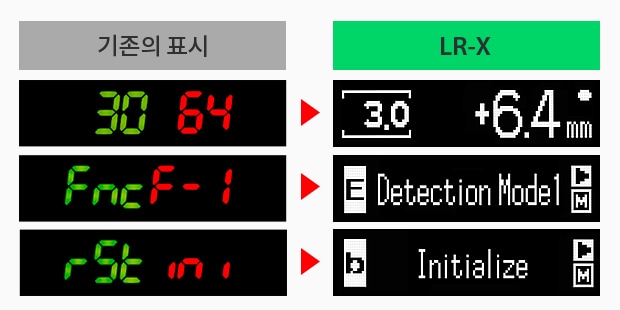

고해상도 디스플레이의 표현력으로 취급 설명서가 없어도 조작할 수 있습니다

LR-X 시리즈 - CMOS 레이저 센서

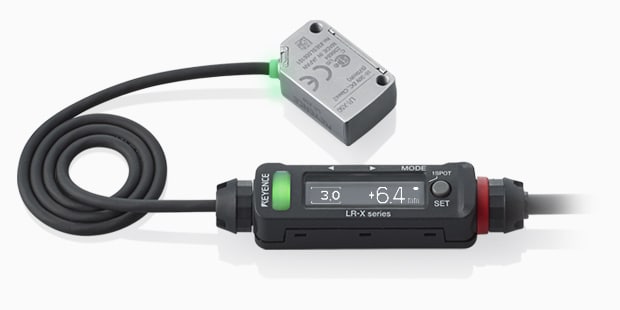

「LR-X」 시리즈는 반사형 CMOS 레이저 센서로 초소형을 실현했습니다. 기존에는 설치할 수 없었던 좁은 공간에도 설치할 수 있습니다. 설치 공간을 확보하기 위한 설계 및 조정 공정 수를 줄일 수 있고 후장착도 간단합니다. 대상 물체의 유무를 수광량이 아닌 대상 물체까지의 거리를 통해 검출합니다. 300만 배의 하이다이내믹 레인지를 이용하므로 대상 물체의 색이나 형상의 영향을 잘 받지 않아 안정적으로 검출할 수 있습니다. 또한 표준 검출 단차가 최소 0.5 mm로 얇은 대상 물체의 검출에도 대응할 수 있습니다. 그 밖에 문자를 명확하게 판독할 수 있는 고해상도 디스플레이를 채택했습니다. 가이던스가 표시되므로 취급 설명서를 보지 않고도 설정부터 유지 보수까지 누구나 간단하게 조작할 수 있습니다. 또한 표시 언어를 영어 외에 일본어·독일어·중국어로 전환할 수 있으므로 해외에서 사용할 수 있습니다.

특징

어디에나 설치 가능한 「초소형」

CMOS 레이저 센서로 9.4×27×17 mm의 초소형 사이즈를 실현. 기존에는 설치할 수 없었던 좁은 공간에도 설치할 수 있습니다. 설치 공간을 확보하기 위한 설계 및 조정 공정 수를 줄일 수 있습니다. 후장착도 간단 합니다.

대상 물체에 제한이 없는 「안정 검출」
표준 검출 단차 최소 0.5 mm

LR-X 시리즈는 수광량이 아닌 대상 물체까지의 거리를 통해 검출합니다.
표준 검출 단차가 최소 0.5 mm로 얇은 물체의 검출에도 대응할 수 있습니다. 또한 최대 300만 배의 하이다이내믹 레인지를 이용하므로 대상 물체의 색이나 형상의 영향을 잘 받지 않아 안정적으로 검출할 수 있습니다.
