CODE128과 GS1-128

전세계에는 100여 종의 바코드가 사용되고 있습니다만, 그 중 CODE128과 GS1-128에 대해서 소개하고자 합니다.

"바코드"에 관한 지식을 이 1권으로 마스터!

EAN, code39, code128 등 1D 코드의 구조·규격을 알기 쉽게 해설합니다.

다운로드

CODE128

CODE128은 1981년 컴퓨터 아이덴틱스 社(미국)가 개발한 바코드입니다.
CODE128은 아스키 코드 128문자(숫자, 알파벳 대문자/소문자, 기호, 제어 코드) 전부를 바코드화할 수 있습니다. 즉, 컴퓨터의 키보드로 입력할 수 있는 문자(한자, 히라가나, 가타카나 제외)를 모두 표시할 수 있기 때문에 컴퓨터와 호환성이 좋은 바코드라 하겠 습니다.

CODE128의 구성

기본 구성은 다음과 같습니다.

다운로드

---

캐릭터 구성에 대해서

수치	CODE A	CODE B	CODE C	바의 패턴	수치	CODE A	CODE B	CODE C	바의 패턴
0	SP	SP	00		54	V	V	54
1	!	!	01		55	W	W	55
2	"	"	02		56	X	X	56
3	#	#	03		57	Y	Y	57
4	$	$	04		58	Z	Z	58
5	%	%	05		59	[	[	59
6	&	&	06		60	\	\	60
7	'	'	07		61	]	]	61
8	(	(	08		62	^	^	62
9	)	)	09		63	_	_	63
10	＊	＊	10		64	NUL	〝	64
11	+	+	11		65	SOH	a	65
12	,	,	12		66	STX	b	66
13	-	-	13		67	ETX	c	67
14	.	.	14		68	EOT	d	68
15	/	/	15		69	ENQ	e	69
16	0	0	16		70	ACK	f	70
17	1	1	17		71	BEL	g	71
18	2	2	18		72	BS	h	72
19	3	3	19		73	HT	i	73
20	4	4	20		74	LF	j	74
21	5	5	21		75	VT	k	75
22	6	6	22		76	FF	l	76
23	7	7	23		77	CR	m	77
24	8	8	24		78	SO	n	78
25	9	9	25		79	SI	o	79
26	：	：	26		80	DLE	p	80
27	;	;	27		81	DC1	q	81
28	<	<	28		82	DC2	r	82
29	=	=	29		83	DC3	s	83
30	>	>	30		84	DC4	t	84
31	?	?	31		85	NAK	u	85
32	@	@	32		86	SYN	v	86
33	A	A	33		87	ETB	w	87
34	B	B	34		88	CAN	x	88
35	C	C	35		89	EM	y	89
36	D	D	36		90	SUB	z	90
37	E	E	37		91	ESC	{	91
38	F	F	38		92	FS	┘	92
39	G	G	39		93	GS	}	93
40	H	H	40		94	RS	～	94
41	I	I	41		95	US	DEL	95
42	J	J	42		96	FNC 3	FNC 3	96
43	K	K	43		97	FNC 2	FNC 2	97
44	L	L	44		98	SHIFT	SHIFT	98
45	M	M	45		99	CODE C	CODE C	99
46	N	N	46		100	CODE B	FNC 4	CODE B
47	O	O	47		101	FNC 4	CODE A	CODE A
48	P	P	48		102	FNC 1	FNC 1	FNC 1
49	Q	Q	49		103	START（CODE A）
50	R	R	50		104	START（CODE B）
51	S	S	51		105	START（CODE C）
52	T	T	52
53	U	U	53			STOP

다운로드

CODE128의 특징

다운로드

CODE128의 주요 용도

CODE128은 스타트 코드에 CODE-C를 사용하여 숫자로만 구성할 경우, 매우 고밀도의 바코드를 제작할 수 있습니다.
이러한 CODE128의 특성을 활용하여 제품의 제조일, 유통 기한, 중량, 치수, 로트 번호, 출하처, 청구처 등 다양한 정보를 바코드화한 것(GS1-128)이 현재 다양한 업계에서 활용되기 시작하고 있습니다.

대표적인 업계는 다음과 같습니다.
・ 체인점, 백화점 협회
・ 의료 재료 업계
・ 편의점 업계
・ 식육 업계
GS1-128에 대해서는 P.40 이후에 자세히 설명하겠습니다.

다운로드

GS1-128

GS1-128이란

현재 보급되어 있는 EAN 코드나 물류용 상품 코드(ITF)의 정보와 더불어 물류 정보나 상품 거래 정보 등 다양한 정보를 표시하기 위한 바코드입니다.

GS1-128로 표시할 수 있는 구체적인 정보는

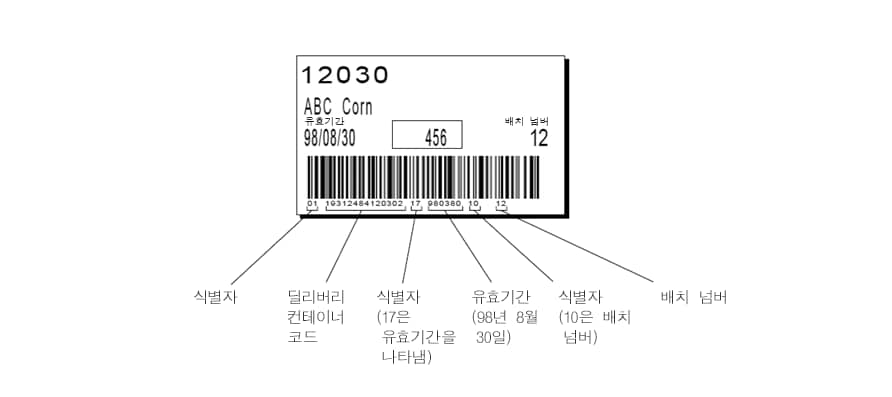

예를 들어 EDI(기업 간에 전자적으로 정보를 주고 받는 시스템)를 이용하여 온라인으로 수주, 발주를 하거나 식품의 유통 기한 관리, 약품의 약효 기한 관리를 실시하고, 또는 입고 검품 업무를 간소화하거나 화물의 출하 처별 구분을 하는 등 이용 방법은 다양합니다(아래의 라벨은 한 식품 제조사의 이용 예입니다).

다운로드

GS1-128이 만들어진 배경

EAN 코드나 물류용 상품 코드(ITF)는 상품 자체(및 개수)를 표시하는 바코드이므로 제조 연월일, 포장 번호, 품질 보증일, 발주 번호 등의 데이터는 표현할 수 없습니다.
그렇다고 해서 CODE39 등을 사용하여 이러한 데이터를 바코드로 표시할 수는 있어도 데이터의 정의·데이터의 자릿수 등이 제각각이면 거래 기업 간의 데이터 교환은 불가능합니다.
GS1-128은 데이터의 항목, 자릿수 및 바코드의 종류를 표준화하여 전세계에서 공통으로 이용할 수 있는 바코드 규격으로 제정되었습니다.

다운로드

GS1-128의 구성

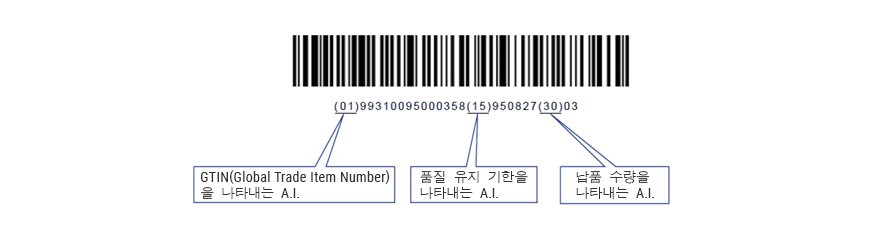

GS1-128의 기본 구성은 다음과 같습니다.

상기 예에서는 애플리케이션 식별자「01」뒤에 출하되는 컨테이너(골판지 상자 등의 최소 포장 단위)를 식별 하기 위한 14자리의 코드(GTIN)가 부가되어 있고, 애플리케이션 식별자「15」뒤에 품질 유지 기한(소비 기한 이나 약효 기한 등) 95년 8월 27일의 정보가 부가되어 있습니다. 마지막으로 애플리케이션 식별자「30」뒤에 납품 수량 3개라는 정보가 부가되어 있습니다.
상기 외에도 애플리케이션 식별자는 100여 종류가 있으며 표현하고 싶은 정보를 사용자 측이 골라서 바코드화 합니다.

GS1-128은 고정된 정보를 표현하는 것이 아니라 사용자 측이 필요한 정보를 골라서 사용합니다. 따라서 GS1-128을 각 기업에서 공통으로 사용하려면 업계 단위, 기업 그룹 단위 등으로 어떤 정보를 바코드화할 것인지에 대한 규정을 사전에 만들어 두어야 합니다.

이렇게 애플리케이션 식별자 및 상품 관련 데이터나 기업 간 거래 데이터 등을 CODE128로 표현한 것을 GS1-128 이라고 합니다.
즉, GS1-128이란 각종 데이터를 표현하는 애플리케이션의 규격이라 할 수 있습니다. CODE128은 단순히 바코드 자체의 규격이므로 두 가지의 차이는 애플리케이션을 표현하고 있느냐의 여부입니다.
GS1-128은 바코드의 구성면에서는 CODE128이므로 CODE128을 읽을 수 있는 바코드 리더기라면 판독이 가능 합니다.

다운로드

애플리케이션 식별자(AI)

애플리케이션 식별자의 분류

애플리케이션 식별자는 100여 종류가 있으며 크게 분류하면 다음과 같습니다. 각 애플리케이션 식별자 뒤에 이어지는 데이터는 데이터의 자릿수가 미리 정해진 것(시리얼 쉬핑 컨테이터 코드, 연월일, 계량 단위)과 자릿 수가 정해지지 않은 것(로트 번호, 시리얼 번호, 수량, 발주 번호)이 있습니다.

대표적인 애플리케이션 식별자

「00」은 골판지 상자, 팰릿 등 운송 단위에 포장 시리얼 번호의 의미를 부여하는 식별자입니다. 즉, 출하 단위 별로 번호가 달라집니다.
데이터는 18자리로 다음과 같이 구성됩니다.

「01」은 기본적으로 물류용 상품 코드(ITF)와 동일한 구성입니다. 포장된 상품의 EAN 코드와 상품의 수량을 표시하는 포장 인디케이터로 구성됩니다.

「10」은 상품의 배치 번호 및 로트 번호를 표시하는 애플리케이션 식별자입니다. 영숫자 20문자 이내(가변 길이)로 합니다.

날짜에 관한 다양한 데이터를 표시합니다. 품질 유지 기한의 경우 예를 들어 식품의「유통 기한」, 약의「약효 기한」등 관리 상 중요한 데이터를 표시할 수 있습니다. 날짜를 표시하지 않는 경우는 DD의 값을 “00”으로 표시합니다.

고객의「발주 번호」나 고객의「어카운트 코드」등 관리 데이터를 표시하는 애플리케이션 식별자입니다.

출하처에 따라 상품을 분류하기 위해 사용합니다.
「410」은 사용 중인 EAN 기업 코드로 각종 기업을 분류할 수 있도록 하는 애플리케이션 식별자입니다.
「420」은 사용 중인 우편번호로 각종 출하처를 분류할 수 있도록 하는 애플리케이션 식별자입니다.
