전세계에는 100여 종의 바코드가 사용되고 있습니다만, 그 중 ITF에 대해서 소개하고자 합니다.
ITF
ITF는 인터리브드 2of5(Interleaved Two of Five)의 약자로 주로 골판지 상자에 인쇄되는 물류 상품 코드용 바코드로 이용됩니다.
2of5라고 불리는 코드에는 아래와 같이 몇 가지 종류가 있는데, 이들 모두 5개의 바(스페 이스) 중 2개가 굵은 바(굵은 스페이스)로 구성되어 있고(2of5), 이 5개의 바(스페이스)가 하나의 캐릭터(숫자)를 표시합니다. 구성은 유사하지만 전혀 다른 코드입니다.
포인트
2of5 패밀리
| 인터리브드 2of5（ITF） | 본 장에서 자세히 설명하겠습니다. |
|---|---|
| 인더스트리얼 2of5 | 이전에는 공업용으로 사용되었으나 바에만 정보를 담을 수 있기 때문에 사이즈가 커서 지금은 별로 사용되지 않습니다. 물류 관리용으로 일부가 사용되고 있습니다. |
| 매트릭스 2of5 | 인더스트리얼 2of5와는 다르게 바, 스페이스 모두에 정보를 담을 수 있습니다. |
| COOP2of5 | 생활 협동 조합에서 사용하고 있는 코드. 생협 코드라 고도 불립니다. |
| IATA | IATA (국제항공수송협회)가 항공 화물 관리용 등으로 사용하고 있는 코드입니다. |
ITF의 구성
・바(스페이스) 5개로 1개의 문자를 표시합니다(5개 중 2개가 굵기 때문에 2of5라고 합니다).

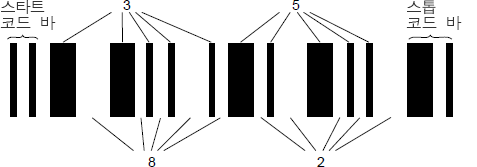

・ITF는 아래와 같이 바로 표시한 캐릭터 사이에 스페이스로 표시한 캐릭터를 끼워넣는 형태로 구성됩니다. (Interleaved：~와 ~사이에)
| 캐릭터 | 바의 패턴 |
|---|---|
| START |  |
| 2 |  |
| 3 |  |
| 5 |  |
| 8 |  |
| STOP |  |
· 첫 번째 문자는 5개의 바로 표시하고 두 번째 문자는 5개의 스페이스로 표시하는 구성이기 때문에 자릿수는 반드시 짝수가 됩니다( 「ITF의 다섯자리」라는 사용법은 존재하지 않습니다).
· 바와 스페이스 모두에 정보가 담겨 있기 때문에 매우 높은 밀도로 구성되어 있습니다.
· 스타트/스톱 캐릭터는 없지만 스타트와 스톱을 표시하는 바 패턴이 있습니다.
ITF의 캐릭터 구성
ITF는 다음의 표와 같은 구성으로 제작됩니다. 표시할 수 있는 캐릭터는 숫자(0~9)뿐입니다.
| 캐릭터 | 바의 패턴 | 캐릭터 | 바의 패턴 | 캐릭터 | 바의 패턴 |
|---|---|---|---|---|---|
| START |  |
3 |  |
7 |  |
| 0 |  |
4 |  |
8 |  |
| 1 |  |
5 |  |
9 |  |
| 2 |  |
6 |  |
STOP |  |
ITF의 특징
ITF는 정보 밀도가 매우 높은 바코드이기 때문에 다음과 같은 특징을 지니고 있습니다.
· 같은 자릿수라면 다른 코드에 비해 바코드의 크기를 줄일 수 있습니다. 즉, 좁은 스페이스에 바코드를 넣고 싶은 경우 효과적입니다.
· 같은 사이즈라면 다른 코드에 비해 더 많은 정보를 담을 수 있습니다(자릿수를 늘릴 수 있다).
· 같은 사이즈, 같은 자릿수라면 바코드의 바 폭을 크게 할 수 있습니다. 바 폭이 넓어지면 바코드 리더기가 판독하기 쉬워지고 장거리에도 대응할 수 있습니다.
바코드의 길이 비교
같은 내로우 바 폭, 같은 정보량을 조건으로 하여 코드의 종류별로 바코드 길이를 비교한 것입니다. ITF가 가장 작습니다.
(바이너리 레벨의 바코드로 비교)
ITF
CODE39
NW-7
ITF의 주요 용도
· 작은 스페이스에 보다 많은 정보를 담고 싶은 경우에 사용됩니다.
· 골판지 상자에 인쇄되는 물류 상품 코드에 사용되고 있습니다. 자세한 내용은 여기에 설명되어 있습니다.
ITF의 문제점
ITF 코드는 장점이 매우 많은 바코드이지만 구성 상「자릿수 누락」이 발생하기 쉽다는 문제점을 가지고 있습 니다.

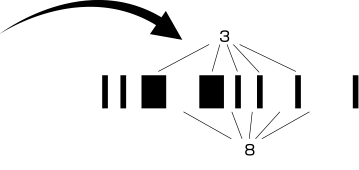

자릿수 누락이란「3852」란 내용의 바코드를, 자릿수를 누락하여「38」로 읽는 현상입니다.

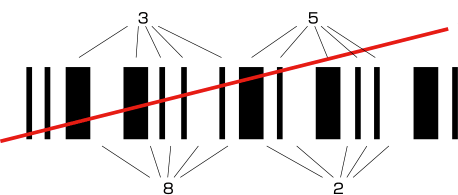

오른쪽 그림처럼 레이저 광이 비스듬하게 스캔을 하면 「38」로 읽어들입니다.
포인트
ITF를 사용할 때는「자릿수 누락」을 방지하기 위해 정해진 자릿수 이외에는 판독하지 않도록 바코드 리더기 측에「자릿수 지정」을 설정해야 합니다.
물류 상품 코드
ITF를 사용하여 제작된 물류 상품 코드에 대해서 자세히 설명하겠습니다.
표준 물류 코드란
물류 상품 코드는 주로 골판지 상자 등의 포장 상자에 마킹된 바코드이며, 물류용으로 JIS에 규격화되어 있습 니다(JIS-X0502). 그럼 이 물류 상품 코드는 어떠한 배경으로 만들어졌을까요? 이제부터 설명하겠습니다.
물류에서 요구되는 무재고 방식(Just In Time)
마트 등의 소매점에서는 판매 공간의 면적을 조금이라도 넓히기 위해 여분의 재고를 두지 않으려고 합니다.
이를 위해 제조사나 도매상은 소매점의 발주에 따라 지정된 양을 지정된 일시에 정확히 전달해야 했습니다.
이른바 저스트 인 타임(JIT) 체제입니다. 그로 인해 다음과 같이 달라졌습니다.

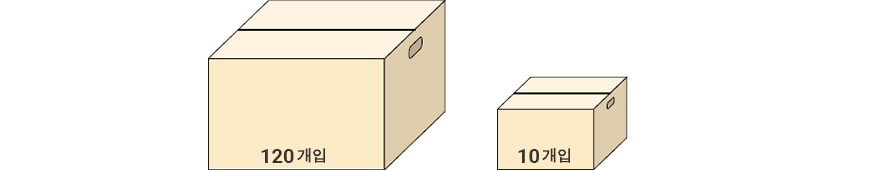

(1) 포장 형태의 다양화
소매점의 발주 단위는 어떤 때는 120개, 어떤 때는 10개라는 식으로 들쑥날쑥입니다. 따라서 포장 형태도 120개 단위로 했다가 10개 단위로 하는 등 다양합니다.
(2) 트럭 운송이 물류의 주체로 등장
한 번에 운송하는 양의 감소와 운송 횟수의 증가에 따라 트럭 운송이 물류의 주체가 되었습니다. 그러나 현재의 교통 사정상 장시간 주차하며 화물을 오르내릴 수는 없습니다. 따라서 정해진 시간에 도착하는 트럭에 적재할 화물을 미리 선별(피킹)해둘 필요가 있습니다. 이렇게 선별을 할 때 육안으로 하나하나 전표를 맞추고 있다가는 시간 안에 완료하지 못하므로 트럭에 화물을 적재하지 못하는 상황이 벌어질 수도 있습니다.
물류 상품 코드의 탄생
이러한 물류의 다양화로 인해 물류 상품 코드가 탄생되었습니다. 물류 상품 코드에는 안에 들어있는 상품의 EAN 코드 내용과 포장 형태(개수)가 표시되어 있습니다. 물류 상품 코드를 바코드 리더기로 판독하면 포장 상자 안에 들어있는 상품의 종류와 개수를 빠르게 파악할 수 있기 때문에「피킹」「구분」「검품」「재고 관리」 「재고 조사」와 같은 물류의 합리화를 실현할 수 있습니다.
표준 물류 코드의 구성
표준 물류 코드는 포장된 상품의 EAN 코드와 맨 앞에 붙이는 물류 식별 코드로 구성됩니다.
- JAN code
- 표준 물류 코드

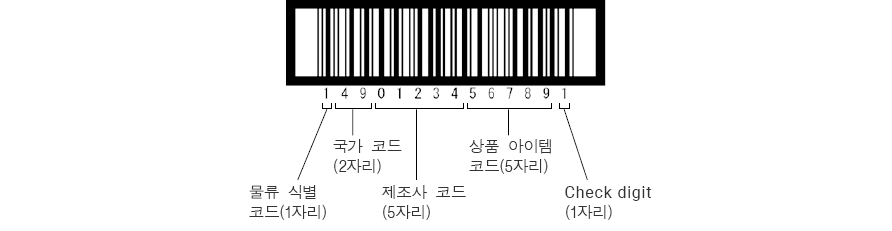

데이터 구성은 다음과 같습니다.
포인트
EAN의 제조사 코드를 표준 물류 코드에 사용할 수 있으므로 새로운 제조사 코드를 등록할 필요가 없습니다.
물류 식별 코드 붙이는 법
물류 식별 코드는 포장에 혼재된 상품의 개입 수와 내용을 1자리로 표시합니다. 개입 수의 식별은 포장 내 상품의 실제 수를 나타내는 것이 아니라 사용자가 정의한 수에 상당하는 코드를 나타냅니다.
예: 같은 상품이라도 포장 형태가 다르면 인디케이터가 달라집니다.
- EAN 코드
- 표준 물류 코드
집합 포장용 상품 코드의 기본 치수
집합 포장용 상품 코드의 치수는 내로우 바 폭 1mm를 기준(배율 1배)으로 하며 0.25~1.2배까지 확대 축소가 가능합니다(수출용은 0.625~1.2배). 각 배율에 따른 바코드 길이는 다음과 같습니다.
(바코드 길이란 콰이어트 존을 포함한 길이를 말합니다 ）

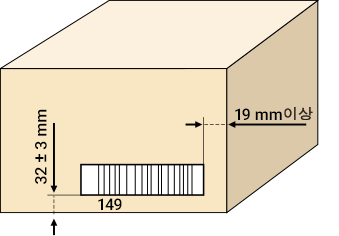

인쇄 위치 규정
| 배율 | 바코드 길이 |
|---|---|
| 1.2 | 171mm |
| 1.0 | 143mm |
| 0.8 | 114mm |
| 0.625 | 89mm |
| 0.40 | 57mm |
| 0.25 | 36mm |
ITF가 사용되는 이유
동일한 크기로 동일한 자릿수를 나타내지만 다른 코드에 비해 ITF는 내로우 폭이 굵기 때문에 인쇄 정밀도가 나빠도 판독이 가능합니다. 또한 내로우 폭이 두껍기 때문에 장거리에서도 판독할 수 있습니다.

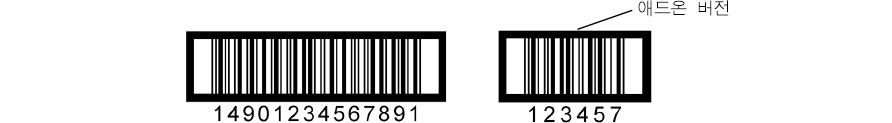

애드온 버전이란
애드온 버전은 예를 들어 햄, 소시지와 같이 각 포장에 따라 중량이 다르고 그에 따라 가격도 다른 상품에 부가 되는 물류 코드입니다. 표준(확장) 버전 뒤에 부가됩니다. 애드온 버전은 계량값을 나타내는 5자리와 1자리의 Check digit로 구성되며 소수점이 필요한 경우에는 세 번째와 네 번째 자리 사이가 소수점으로 정해져 있습니다.
그러나 최근에는「애드온 버전」이 아니라 CODE128을 기초로 만든「GS1-128」이 계량값을 표시하는 코드로 사용되고 있습니다.

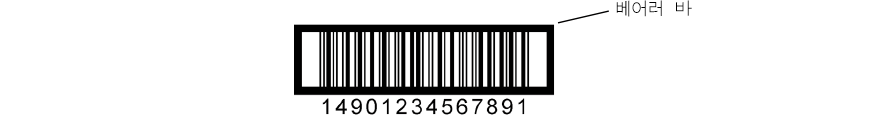

베어러 바에 대해서
골판지 상자에 바코드를 인쇄할 때는 플렉소 인쇄(수지 또는 고무철판을 이용한 인쇄 방법)를 합니다. 골판지 상자의 표면은 완전한 평면이 아니기 때문에 플렉소판의 인압이 일정하게 전달되지 않아 바코드의 바가 두꺼워 집니다.
베어러 바는 바코드 바에 인압이 직접 가해지지 않도록 인압을 일정하게 유지하기 위한 수단으로 만들어 진 것입니다.
