전세계에는 100여 종의 바코드가 사용되고 있습니다만, 그 중 EAN에 대해서 소개하고자 합니다.
EAN 코드와 POS 시스템
EAN 코드
EAN 코드는 상품용 유통 코드로서 상품 등에 표시되어 편의점이나 마트를 중심으로 널리 이용되고 있는 POS 시스템에서 활용되고 있습니다.
EAN은 편의점에 보급된 POS 시스템에서 이용되고 있습니다.
EAN은 미국과 캐나다의 UPC, 일본의 JAN과 호환되는 세계 공통의 상품 코드입니다.
- * EAN=European Article Number
UPC=Universal Product Code
JAN=Japan Article Number
POS 시스템
마트나 편의점 등에서 판매되는 상품의 EAN 코드를 판독하여 매출의 금전 관리, 상품의 재고 관리, 매입 관리를 실시하는 시스템입니다. 또한 소비자의 동향도 파악할 수 있기 때문에 경영 전략을 결정하는 정확한 정보가 되기도 합니다.
매출 금전 관리
바코드를 사용하면 누구나 간단히 계산대 작업을 할 수 있어, 계산대 작업에 미숙한 사람이라도 고객을 오랫 동안 기다리게 하지 않을 수 있습니다.
또한 1일 매출 집계도 신속하게 이루어집니다.
재고·매입 관리
누가 어느 시간대에 무엇을 구입했는지에 대한 정보를 실시간으로 파악할 수 있기 때문에 필요한 물건을 필요한 시간대에 매입할 수 있습니다.
편의점과 같은 좁은 점포는 여분의 재고를 둘 자리가 없기 때문에 판매 수량에 맞추어 물건을 매입하는 것이 매우 중요합니다. 또한 도시락처럼 유통 기한이 정해져 있는 것은 장시간 진열할 수 없기 때문에 필요한 시간대에 필요한 수만큼 매입할 수 있습니다.
소비자 동향의 파악
어떤 물건이 잘 팔리는가, 어떤 고객층이 많은가, 반대로 어떤 물건이 팔리지 않는가, 어떤 이벤트를 했을 때 가장 많이 팔렸는가 등의 정보를 실시간으로 수집할 수 있습니다.
경영 전략을 세우는 데 중요한 정보를 제공합니다.
EAN의 데이터 구성
데이터 구성
EAN의 데이터 구조는 다음과 같습니다.
(1) 국가 코드
국가명을 나타냅니다.(14페이지 표 참조)
(2) 제조사 코드
본래의 판매자명을 나타냅니다.
제조사 코드를 취득하려면 각국의 코드 센터에 등록 신청을 해야 합니다.
EAN 코드는 제조사 코드를 취득해야만 이용이 가능합니다.
(3) 상품 아이템 코드
상품을 식별합니다. 제조사 코드를 취득한 제조사는 독자적으로 상품 아이템 코드를 설정할 수 있습니다.
제조사가 동일하더라도 상품이 다르면 상품 아이템 코드는 달라집니다.
국가 코드 표
가맹국 수는 94개국입니다(코드 센터는 92곳).(주1)
| 국가 코드 | 국가명 | 국가 코드 | 국가명 | 국가 코드 | 국가명 |
|---|---|---|---|---|---|
| 0 to 9 | U.S.A., Canada (Note 2) | 609 | Mauritius | 869 | |
| 20 to 29 | In-store marking for retailers (Note 3) | 611 | Morocco | 87 | |
| 30 to 37 | France | 613 | Algeria | 880 | |
| 380 | Bulgaria | 619 | Tunisia | 885 | |
| 383 | Slovenia | 621 | Syria | 888 | |
| 385 | Croatia | 622 | Egypt | 890 | |
| 387 | Bosnia and Herzegovina | 625 | Jordan | 893 | |
| 400 to 440 | Germany | 626 | Iran | 899 | |
| 45 + 49 | Japan | 628 | Saudi Arabia (Note 4) | 90 to 91 | |
| 460 to 469 | Russia and others | 64 | Finland | 93 | |
| 471 | Taiwan | 690 to 693 | 94 | ||
| 474 | Estonia | 70 | 955 | ||
| 475 | Latvia | 729 | 977 | ||
| 476 | Azerbaijan (Note 4) | 73 | 978 to 979 | ||
| 477 | Lithuania | 740 | 980 | ||
| 478 | Uzbekistan | 741 | 981 to 982 | ||
| 479 | Sri Lanka | 742 | 99 | ||
| 480 | Philippine | 743 | N/A (Note 5) | ||
| 481 | Belarus | 744 | |||
| 482 | Ukraine | 745 | |||
| 484 | Moldova | 746 | |||
| 485 | Armenia | 750 | |||
| 486 | Georgia | 759 | |||
| 487 | Kazakhstan | 76 | |||
| 489 | Hong Kong | 770 | |||
| 50 | U.K. | 773 | |||
| 520 | Greece | 775 | |||
| 528 | Lebanon | 777 | |||
| 529 | Cyprus | 779 | |||
| 531 | Macedonia | 780 | |||
| 535 | Malta | 784 | |||
| 539 | Ireland | 786 | |||
| 54 | Belgium, Luxembourg | 789 | |||
| 560 | Portuguese | 80 to 83 | |||
| 569 | Iceland | 84 | |||
| 57 | Denmark | 850 | |||
| 590 | Poland | 858 | |||
| 594 | Romania | 859 | |||
| 599 | Hungary | 860 | |||
| 600 to 601 | The Republic of South Africa | 867 |
(주1) EAN의 가맹국에 미국과 캐나다는 포함되지 않습니다. 미국과 캐나다의 국가 코드는 2005년에 00에서 13으로 변경되었습니다.
(주2) 미국과 캐나다에서 이용되는 UPC는 1973년에 확립되었습니다. 그 밖의 94개국(92개 조직)은 국제 EAN 협회의 가맹국입니다. 미국과 캐나다의 국가 코드는 2005년에 00에서 13으로 변경되었습니다.
(주3) 각국의 코드 센터가 독자적으로 사용법을 정의합니다. 주로 소매업자의 인 스토어 마킹에 사용됩니다.
(주4) 1999년의 새 가맹국
(주5) 1999년의 새 가맹국(국가 코드는 미확정)
토픽EAN의 제조사 코드가 7자리로 변경됩니다.
제조사 코드의 신청 증가에 대응하기 위해 제조사 코드가 7자리로 변경되고(국가 코드를 포함하면 9자리) 2001년 1월 이후의 신규 등록에 적용됩니다.
포인트
이미 5자리 제조사 코드를 취득한 기업은 기존처럼 5자리 제조사 코드를 그대로 이용할 수 있으므로 코드 체계를 변경할 필요는 없습니다.
총 자릿수(13자리)는 변경되지 않습니다.
2001년 1월부터는 5자리와 7자리의 제조사 코드가 병행되어 사용됩니다.
단, 다음과 같이 번호가 매겨지므로 동일한 번호의 EAN 코드는 발생하지 않습니다.
(아래의 표는 일본에서만 적용 가능합니다.)
즉, 첫 3자리를 보면 제조사 코드가 5자리인지, 7자리인지를 파악할 수 있습니다.
| 5자리의 제조사 코드 | 4900000~4999999 4500000~4599999 |
|---|---|
| 7자리의 제조사 코드 | 456000000~459999999 |
소스 마킹과 인 스토어 마킹
소스 마킹
제조사와 발매사가 상품의 생산·포장 단계에서 EAN 코드를 상품의 포장이나 용기에 인쇄하는 것을 말합니다.
마트 등에 진열된 대부분의 식품이나 일용품 등에는 EAN 코드가 소스 마킹되어 있습니다. 상품에 소스 마킹을 하려면 앞에서 말한 것처럼 기업 코드를 등록 신청해야 합니다.
인 스토어 마킹
신선 식품(채소나 고기 등)은 무게에 따라 가격이 달라지기 때문에 해당 마트가 독자적으로 마킹한 라벨이 부착됩니다. 이렇게 점포 내에서만 사용되기 때문에 인 스토어 마킹이라고 부릅니다.
인 스토어 마킹된 상품(예를 들어 채소)은 해당 점포에서만 판매하기 때문에 제조사 코드를 취득할 필요도 없고 데이터의 구성도 자유롭게 설정할 수 있습니다. 가격을 포함하여 바코드화할 수도 있습니다. 단, EAN의 국가 코드에 대응하는 첫 2자리는 혼동을 피하기 위해 20~29를 사용하도록 정해져 있습니다.
기타 업계의 이용 예
서적이나 잡지에 소스 마킹되고 있는 바코드는 EAN의 바코드 형태를 사용하고 있으나 데이터의 내용은 각 업계가 독자적으로 구성하고 있습니다. 모두 가격까지 포함된 정보를 바코드화하고 있습니다.
서적의 EAN 코드
서적에는 한 권 한 권을 분류하기 위한 ISBN (International Standard Book Number)이 매겨집니다.
바코드는 분류 코드(판매 대상, 출판사, 내용으로 분류)와 가격 코드(세금 제외 가격)로 구성되며 ISBN과 결합되어 있습니다.
EAN의 구성
EAN의 구성
EAN은 다음과 같이 구성되어 있습니다.

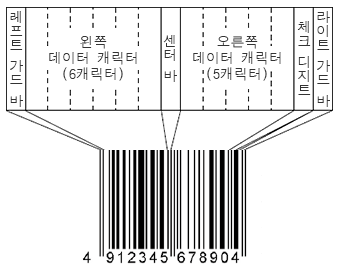

표준 버전

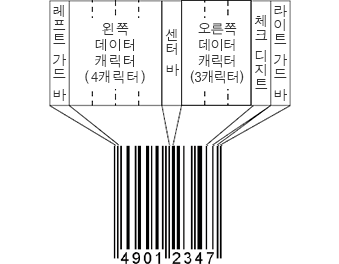

단축 버전
스타트/스톱 캐릭터는 없지만 바코드의 왼쪽에 레프트 가드 바, 오른쪽에 라이트 가드 바, 정중앙에 센터 바라고 불리는 바가 있습니다.
기타 숫자는 순서대로 나열됩니다.
단, 상기 나열에서는 표준 버전의 자릿수가 Check digt를 포함하여 12자리밖에 없지만 실제로는 13자리를 나타낼 수 있습니다. 이 내용에 대해서는 여기를 참조해 주십시오.
EAN의 캐릭터 구성
EAN은 다음과 같은 캐릭터 구성으로 제작됩니다.
센터 바를 중심으로 왼쪽과 오른쪽 숫자의 바 패턴이 다릅니다.
센터 바의 왼쪽에 있는 바 패턴에는「홀수 패리티」「짝수 패리티」의 2종류가 있습니다.
| 캐릭터 | 왼쪽 홀수 패리티 | 왼쪽 짝수 패리티 | 오른쪽 짝수 패리티 |
|---|---|---|---|
| 바의 패턴 | 바의 패턴 | 바의 패턴 | |
| 0 |  |
 |
 |
| 1 |  |
 |
 |
| 2 |  |
 |
 |
| 3 |  |
 |
 |
| 4 |  |
 |
 |
| 5 |  |
 |
 |
| 6 |  |
 |
 |
| 7 |  |
 |
 |
| 8 |  |
 |
 |
| 9 |  |
 |
 |
| 레프트 가드 바 |  |
||
| 센터 바 |  |
||
| 라이트 가드 바 |  |
표준 버전의 선두 자리는 홀수 패리티와 짝수 패리티를 어떻게 조합하여 센터 바 왼쪽의 6문자를 만드는가로 결정됩니다.
조합 방법은 다음과 같습니다.
O…홀수 패리티, E…짝수 패리티
| 첫 문자 | O와 E의 조합 | 첫 문자 | O와 E의 조합 |
|---|---|---|---|
| 0 | OOOOOO | 5 | OEEOOE |
| 1 | OOEOEE | 6 | OEEEOO |
| 2 | OOEEOE | 7 | OEOEOE |
| 3 | OOEEEO | 8 | OEOEEO |
| 4 | OEOOEE | 9 | OEEOEO |
단축 타입(8자리)의 경우는 왼쪽 문자(4자리) 전부가 홀수 패리티로 만들어집니다.
기본 치수와 배율
EAN 코드의 치수에는 다음과 같은 규정이 있습니다. (JIS-X0507)
● 내로우 바 폭의 기본 치수는 0.33mm입니다.
● 기본 치수의 0.8~2.0배까지 확대, 축소가 가능합니다. (내로우 바 폭은 0.26~0.66mm)
확대 배율별 사이즈를 비교하면 다음과 같습니다. (표준 타입(13자리)의 경우)
| 배율 | 0.8 | 1.0 | 1.2 | 2.0 |
|---|---|---|---|---|
| 내로우 바 폭 | 0.264mm | 0.33mm | 0.396mm | 0.66mm |
| 바코드 길이 | 29.83mm | 37.29mm | 44.75mm | 74.58mm |
| 바코드 높이 | 18.29mm | 22.86mm | 27.43mm | 45.72mm |
EAN의 바 구성상 특징
EAN의 바 구성 상 특징은 다음과 같습니다.
· 바의 굵기가 4단계이므로 인쇄 정밀도가 높은 프린터가 필요합니다. 즉, FA용 잉크젯 프린터나 도트 임팩트 프린터 등 인쇄 정밀도가 낮은 프린터로 인쇄하면 안정적으로 판독할 수 없습니다.
· 자릿수가 고정되어 있기(13자리 or 8자리) 때문에 사용자가 데이터 구성을 자유롭게 선택할 수 없습니다.
UPC
UPC란
UPC는 미국, 캐나다에서 사용되는 공통 상품 코드입니다. 유럽의 EAN이나 일본의 JAN은 UPC를 기본으로 제작되 었습니다.
UPC는 주로 UPC-A와 UPC-E의 두 가지가 이용되고 있으며 UPC-A는 12자리, UPC-E는 8자리로 구성되어 있습니다.
- UPC-A
- UPC-E
포인트
미국이나 캐나다에 수출되는 상품은 수가 많기 때문에 UPC의 제조사 코드를 취득하고 UPC의 소스 마킹을 해야 합니다.
UPC-A의 넘버 시스템 캐릭터와 데이터 구성
UPC-A는 미국과 캐나다에서 사용되는 것이므로 국가 코드는 아닙니다. 선두의 첫 번째 자리는 넘버 시스템 캐릭터(NS)라고 불리며 이 값에 따라 정보의 내용이 달라집니다.
NS 값에 따른 데이터 구성의 대표적인 예는 다음과 같습니다.
| NS | 용도 | 데이터의 구성 |
|---|---|---|
| 0,6,7 | 소스 마킹용(EAN과 동일한 체계입니다) |  |
| 1,8,9 |  |
|
| 2 | 인 스토어 마킹용(계량 상품) |
 |
| 5 | 쿠폰용 |  |
- ※C/D=Check digit
포인트
2000년 3월 20일 이후에 신청한 제조사 코드는 EAN과 마찬가지로 7자리입니다.
