화학·재료·소재 업계
디지털 마이크로스코프를 이용한 나노 화이버의 관찰·측정
나노 화이버는 직경 100 nm 미만의 초극세 섬유입니다. 섬유를 나노 단위로 만들어 항균성, 초미립자 포착성, 슬립 플로 효과(통기성 향상) 등 새로운 기능을 부여할 수 있습니다. 여기에서는 디지털 마이크로스코프를 이용한 나노 화이버 관찰 사례를 소개합니다.
나노 화이버의 정의

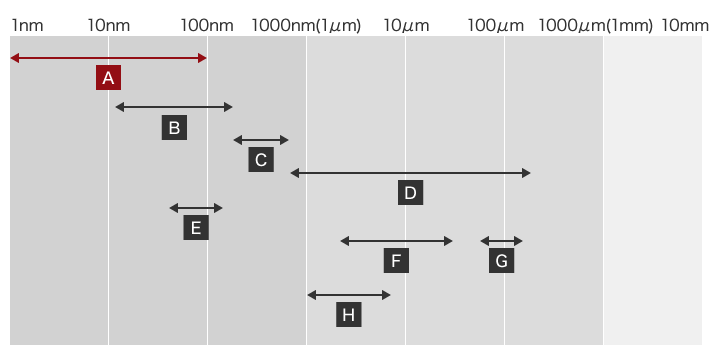

나노 화이버는 직경이 1 nm부터 100 nm, 길이가 직경의 100배 이상인 섬유 형태 물질로 정의됩니다.
- A: 나노 화이버
- B: 자외선
- C: 가시광
- D: 적외선
- E: 바이러스
- F: 박테리아
- G: 모근
- H: 마이크로 화이버
나노 화이버의 재질과 종류
나노 화이버는 재질에 따라 여러 종류가 있으며, 각각의 성질을 활용해 다양한 용도로 사용됩니다.
주요 나노 화이버의 종류
| 종류 | 재질 |
|---|---|
| 고분자 나노 화이버 |
폴리프로필렌, 폴리에틸렌 테레프탈레이트 |
| 바이오 나노 화이버 |
셀룰로오스, 키틴 |
| 카본 나노 화이버 |
카본 나노 튜브 |
| 금속 나노 화이버 |
금속(철, 알루미늄, 구리, 니켈, 은 등) |
| 세라믹 나노 화이버 |
실리카 |
나노 화이버의 효과
- 슬립 플로 효과로 압력 손실이 낮은 고성능 필터 제조 가능.
- 비표면적이 크므로 흡착 성능이 우수.
- 흡음, 단열 효과가 우수.
- 가벼우면서도 강도가 높아 금속 재료 대체 가능.
CNF(셀룰로오스 나노 화이버)란
CNF(셀룰로오스 나노 화이버)란 식물 섬유인 셀룰로오스를 1 미크론의 수백분의 1 이하인 나노 단위까지 미세화한 바이오매스 소재입니다. 식물 섬유에서 유래했기 때문에 생산·폐기에 따른 환경 부담이 적고, 경량·고강도·내팽창성이 뛰어나다는 특징이 있어 자동차·가전·건축 자재 등 폭넓게 활용되고 있습니다.
디지털 마이크로스코프를 이용한 나노 화이버 관찰 사례
KEYENCE의 4K 디지털 마이크로스코프 「VHX 시리즈」를 이용한 나노 화이버의 최신 관찰 사례를 소개합니다.
SEM으로는 실행하기 어려운 색상 평가를 할 수 있습니다.
VH-Z500 2000× 동축 낙사 조명
왼쪽: 심도 합성 있음 오른쪽: 심도 합성 없음
심도 합성 기능으로 깊이가 있는 섬유에도 초점을 맞춰 촬영할 수 있습니다.
