오프셋 인쇄에 대한 디지털 마이크로스코프의 촬영·해석

오프셋 인쇄란(대량 부수 인쇄용)

평판 인쇄의 대표적인 인쇄 방법입니다.
평판이란 문자 그대로 평평한 「판」을 뜻합니다. 판에 화학 약품을 사용하여 기름이 스며드는 부분과 물이 스며드는 부분을 만들고 물에 적십니다. 이렇게 해서 잉크가 남는 부분과 잉크가 묻지 않는 부분을 만들어 인쇄하는 방법입니다.

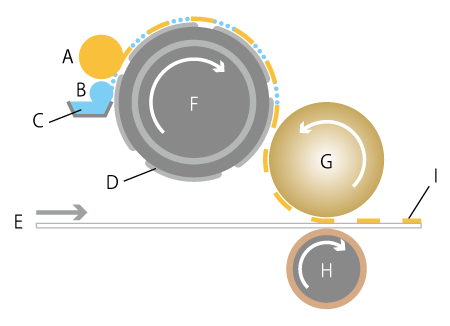

평판에 부착된 잉크를 일단 블랭킷이라는 수지나 고무제 전사 롤러에 묻힌 뒤(Off), 그 블랭킷을 통해 인쇄 용지로 전사(Set)시킵니다. 판과 용지가 직접 닿지 않는 인쇄 방식이기 때문에 「오프셋」이라는 이름이 붙었습니다.
잉크를 일단 고무로 「오프」하고 종이에 「셋」하는 인쇄가 오프셋 인쇄입니다.

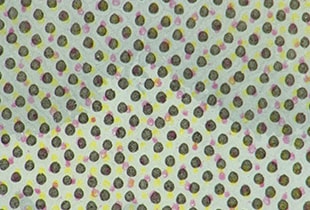

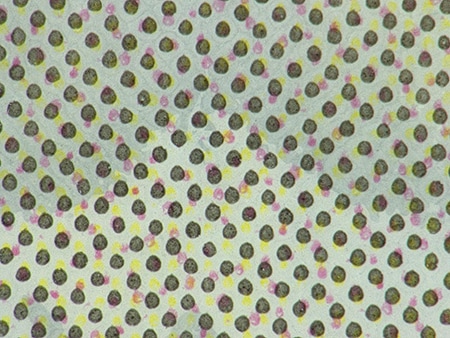

사진 등 그라데이션이 있는 화상의 농담은 잉크의 농담으로 표현하지 않고 망점으로 표현합니다. 데이터를 망점으로 변환하는 것을 스크리닝이라고 하며, 그 종류나 선의 수(인치당 나열되는 망점의 수)에 따라 인쇄의 세밀도가 결정됩니다.
오프셋 인쇄는 판이 평평하기 때문에 제판이 비교적 쉬우며 복판(원판에서 복제한 판)도 고정도로 간단하게 만들 수 있습니다. 동일한 판을 여러 장 늘어놓고 인쇄하여 인쇄 비용이나 시간을 절약할 수 있다는 점에서 대량 인쇄에 적합한 편이며, 전단지 등의 인쇄에 많이 이용됩니다.

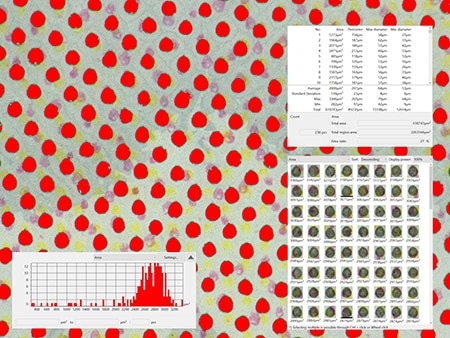

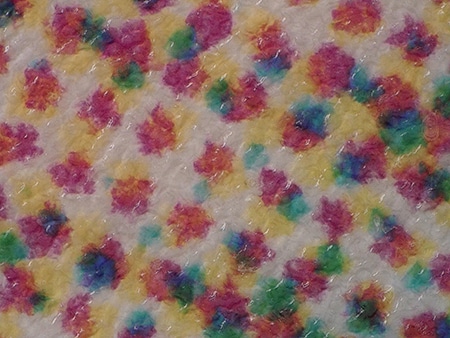

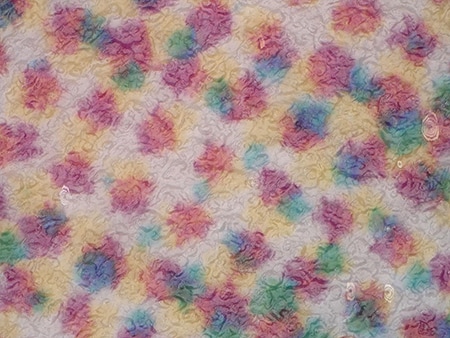

디지털 마이크로스코프를 이용한 오프셋 인쇄의 촬영·해석 사례

KEYENCE의 4K 디지털 마이크로스코프 「VHX 시리즈」를 이용한 오프셋 인쇄의 최신 촬영·해석 사례를 소개합니다.
