디지털 마이크로스코프를 이용한 광 화이버 관찰
광 화이버는 석영 글라스나 플라스틱으로 만들어진 섬유 형태의 제품으로, 주로 인터넷 통신용으로 사용됩니다. 여기에서는 광 화이버의 개요와 디지털 마이크로스코프를 이용한 관찰 사례를 소개합니다.
광 화이버와 광 화이버 케이블의 구조

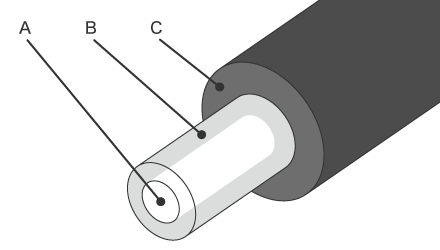

- 광 화이버 심선
-
중심부의 코어가 빛의 전송로가 되고, 그 주위를 코어보다 굴절률이 낮은 클래드가 덮는 2중 구조입니다.

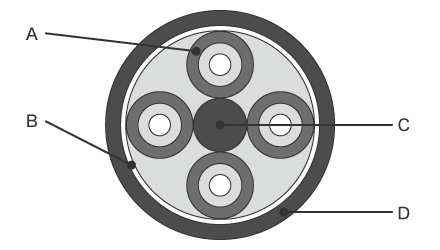

- 광 화이버 케이블
-
케이블의 중심에는 텐션 멤버가 있어 시공 시의 장력을 완화합니다.
- A: 광 화이버 심선
- B: 외권 테이프
- C: 텐션 멤버
- D: 외피
광 화이버를 사용하는 이점
- 기존의 전화 회선을 사용한 ADSL 방식(50 Mbps)에 비해 고속·대용량 통신(1000 Mbps)이 가능
- 전송 손실이 적으므로 장거리 통신이 가능
- 전기 통신이 아니므로 전자 노이즈의 영향을 받지 않음
- 화이버 1개의 외경이 피복을 포함해 0.25 mm로 가늘고 경량
- 화이버의 원료인 석영은 구리에 비해 저전력·긴 수명
- 단락 사고가 없으며 방폭 성능
멀티 모드 화이버와 싱글 모드 화이버
광 화이버에는 싱글 모드 화이버와 멀티 모드 화이버의 2종류가 있습니다.
싱글 모드 화이버는 코어 직경이 약 10 미크론이며 광펄스가 하나로 한정됩니다. 반면에 멀티 모드 화이버는 코어 직경이 약 50 미크론이라는 큰 크기이며 반사 각도가 다른 여러 광펄스를 전송할 수 있습니다.

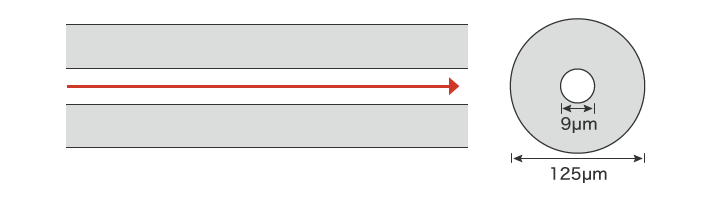

- 싱글 모드 화이버
-
수 km 이상의 중~장거리 전송에 적합합니다. 도시 내·도시 간, 국제 해저 통신 등에 사용됩니다.
코어 직경: 9 μm

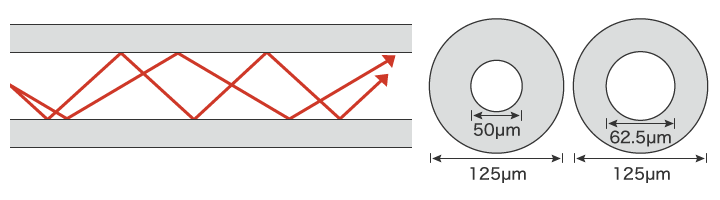

클래드 직경: 125 μm - 멀티 모드 화이버
-
수 m~수백 m의 단거리 전송에 적합합니다. 빌딩 내부나 기기 간의 배선에 사용됩니다.
코어 직경: 50 μm 또는 62.5 μm
클래드 직경: 125 μm

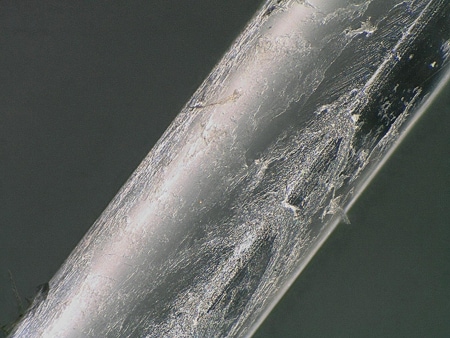

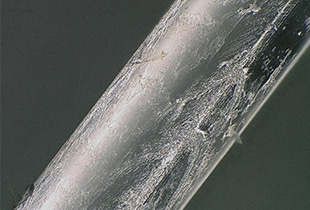

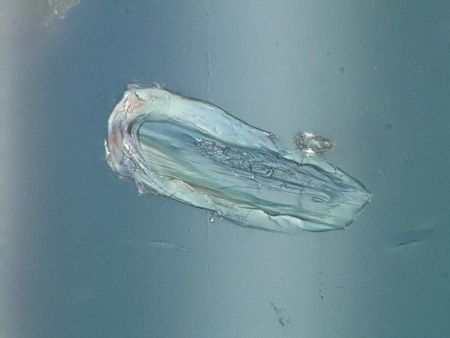

디지털 마이크로스코프를 이용한 광 화이버의 표면 흠집 관찰 사례
KEYENCE의 4K 디지털 마이크로스코프 「VHX 시리즈」를 이용한 광 화이버의 표면 흠집 최신 관찰 사례를 소개합니다.
