디지털 마이크로스코프를 이용한 코일의 관찰·측정
코일은 발전기나 모터뿐만 아니라 IC 카드, 휴대전화 충전기, 안테나 등 각종 업계와 제품에서 사용됩니다. 여기에서는 디지털 마이크로스코프를 이용한 코일 관찰·측정 사례를 소개합니다.
코일이란
코일은 전선을 둥글게 감은 구조입니다. 코일과 같은 형태인 제품으로 스프링이나 용수철도 있지만, 특히 전기 회로에서 사용되는 물체를 코일(인덕터)이라고 합니다. 코일은 전기 회로의 수동 부품인 저항·콘덴서·코일(인덕터) 중 하나입니다.
코일의 분류
코일은 권선의 형상, 구조, 기능에 따라 분류됩니다.
권선의 형상에 따른 분류
- 솔레노이드형
-
감기 쉽고 일반적인 형태. 누설 자속이 크다.
- 토로이덜형
-
누설 자속이 작다.
- 스파이럴형
-
평면으로 만들 수 있어 칩 부품에 적합하다.
- A: 자속
구조에 따른 분류
- 권선 코일
- 절연 피막이 있는 구리선을 나선형으로 감은 것입니다.
- 적층 코일
- 도체를 시트나 기판 위에 인쇄하고 몇 개의 층으로 겹쳐 코일을 형성한 것입니다. 소형이며 주파수 특성이 뛰어납니다.
- 박막 코일
- 스퍼터링 또는 증착 기술을 이용하여 인쇄 시보다 얇은 금속막으로 코일을 형성한 것입니다. 고정도의 소형 코일을 제조할 수 있습니다.
기능에 따른 분류
- 초크 코일
- 전원 회로에서 사용하는 코일을 초크 코일이라고 합니다. 전원의 평활화와 노이즈 제거 효과가 있습니다.
- 동조 코일
- 특정 주파수의 신호를 추출할 수 있습니다. 무선 회로나 오디오 회로에 이용됩니다.
- 안테나
- 페라이트 막대에 도선을 감은 것으로 AM 라디오에 사용됩니다.
- 트랜스
- 트랜스도 코일의 일종입니다. 교류 전압을 변환하거나 음성 신호를 변환할 수 있습니다.

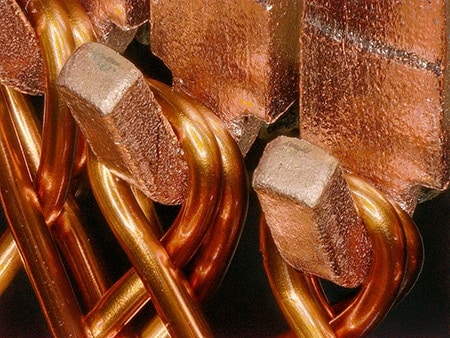

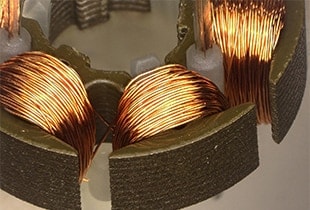

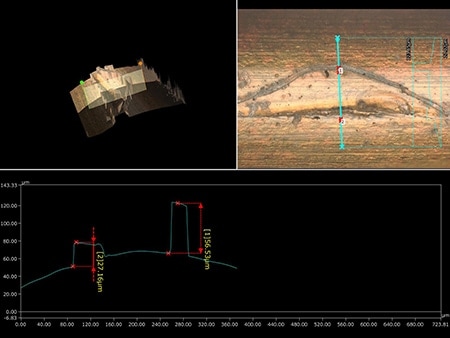

디지털 마이크로스코프를 이용한 코일 관찰·측정 사례
KEYENCE의 4K 디지털 마이크로스코프 「VHX 시리즈」를 이용한 코일의 최신 관찰·측정 사례를 소개합니다.

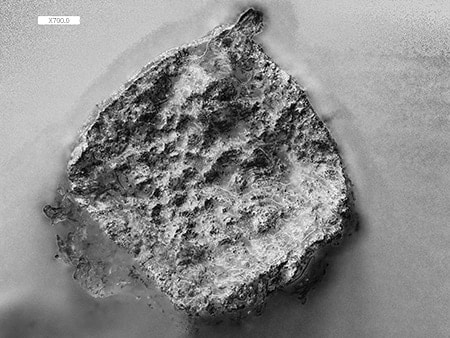

700× 링 조명+Optical Shadow Effect Mode 화상
Optical Shadow Effect Mode를 사용하여 파단면의 요철을 가시화할 수 있습니다.
