KV-X 시리즈 × ⁨⁩DL-EP1
EtherNet/IP™ 연결 가이드

KV 시리즈 연결 가이드로 돌아가기

이 페이지 인쇄

대응 모델

  • 디지털 접촉식 센서 GT2/GT 시리즈
  • 전극 비접액형 전자식 액체용 유량 센서 FD-MH 시리즈
  • 투과형 레이저식 판별 센서 IG/IB 시리즈
  • CMOS 레이저식 판별 센서 IL 시리즈
  • 정전기 센서 SK 시리즈

콘텐츠

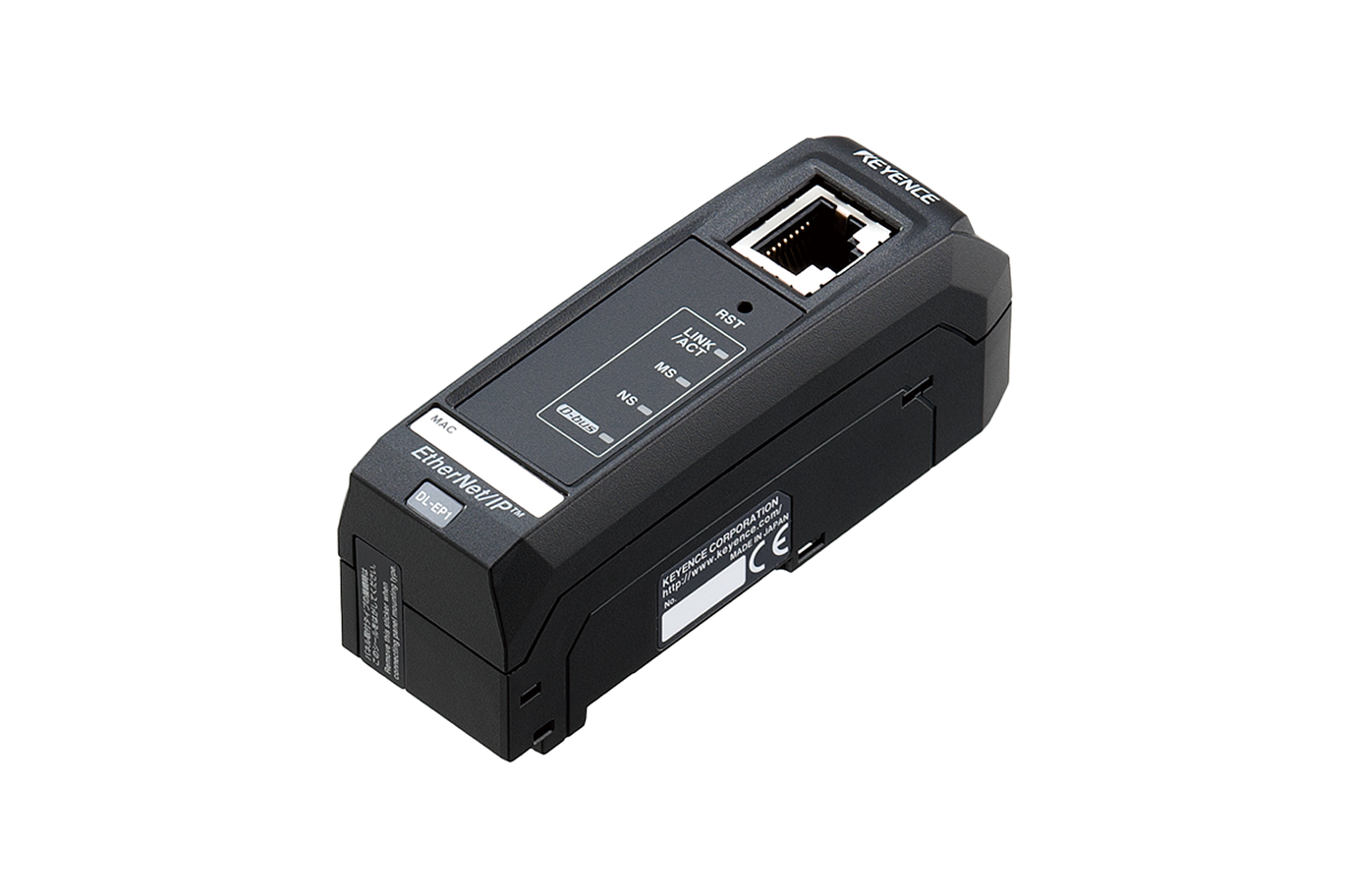

개요 1 : DL-EP1에 접속 가능한 센서

DL-EP1에 접속 가능한 모델을 소개합니다.

One point

DL-EP1은 센서를 여러 대 접속하거나 혼재하여 접속할 수 있습니다.

* 최대 접속 대수·혼재 접속 기기에 제한이 있습니다.
“Extra 1 Precautions When Using Multiple Sensors”여러 대의 센서 사용 시 주의점(17페이지)을 참조해 주십시오.

개요 2 : DL-EP1과의 통신에 대해서

DL-EP1의 통신 방법

DL-EP1은 EtherNet/IP™ 통신으로 PLC에 데이터를 전송합니다. 일정 주기로 통신을 실시하는 사이클릭 통신과 임의의 타이밍에 통신을 실시하는 메시지 통신의 2가지 통신 방법에 대응합니다.

사이클릭 통신:

KV 시리즈과 DL-EP1 사이에서 일정 주기로 데이터를 통신하는 기능입니다. 사용 빈도가 높은 현재값 등의 파라미터를 로딩하는 경우에 사용됩니다.

메시지 통신:

임의의 타이밍에 명령어를 실행하여 통신하는 기능입니다. 일정한 타이밍이 필요 없는 설정값 등의 파라미터를 로딩하거나 입력하는 경우에 사용됩니다.

현재값, 에러 상태, 출력 상태를 모니터하는 경우 → 사이클릭 통신 (Step1~3 참조)

설정값 등 상세 파라미터를 로딩 및 입력하는 경우 → 메시지 통신 (Step1~5 참조)

One point

DL-EP1의 설정(Step 2 참조)을 하면 사이클릭 통신 설정이 완료되어 자동으로 사이클릭 통신을 실시 합니다. 메시지 통신을 실시하려면 사이클릭 통신 설정 외에 래더 프로그램(Step 4 참조)이 필요합 니다.

사이클릭 통신을 실시하는 경우 ➞ Step 1~Step 3

메시지 통신도 실시하는 경우 ➞ Step 1~Step 5을 설정해 주십시오.

개요 3 : 접속 모델의 대표적인 파라미터

대표적인 파라미터와 사용 예

각 센서의 사이클릭 통신, 메시지 통신으로 확인할 수 있는 대표적인 파라미터를 소개합니다.
* 사이클릭 통신/메시지 통신의 파라미터 목록은 Extra 2파라미터 목록에서 확인해 주십시오.

본 안내서에서는 GT2 시리즈의 접속 예를 소개하고 있습니다.
* GT2 시리즈 대신 접속하는 센서 앰프를 넣어 읽어 주십시오.

사이클릭 통신을 실시하는 경우 ➞ Step 1~Step 3

메시지 통신도 실시하는 경우 ➞ Step 1~Step 5을 설정해 주십시오.

Step 1 : 접속에 필요한 기기의 확인

본 안내서에서는 KV 시리즈과 통신하는 경우를 예로 들어 설명하고 있습니다.
다른 유닛을 사용하는 경우에는 사용 중인 유닛으로 대체하여 읽어 주십시오.
아래의 기기를 준비해 주십시오.

Step 2 : DL-EP1의 설정

DL-EP1의 기기 구성은 다음의 2가지 방법으로 설정할 수 있습니다.

  • 로딩한 센서 앰프의 정보에서 설정
  • 센서 앰프를 수동으로 선택해서 설정(센서 설정 명령의 해설 참조)
    　　　　　　　　　➾ 실제 기기가 준비되지 않은 분은 이 방법으로 설정해 주십시오.

본 안내서에서는 간단히 실시할 수 있는「 로딩한 센서 앰프의 정보에서 설정」하는 순서를 소개하겠습니다.

1. KV STUDIO의 유닛 에디터를 엽니다.

2. KV 시리즈의 [Setup unit(2)] 탭에서 EtherNet/IP 설정의 을 클릭합니다.

다른 순서

  • 메뉴에서【 툴(T)】⇒【EtherNet/IP 설정(W)】을 선택
  • 툴 바에서 을 클릭

3. 「EtherNet/IP unit」의 [Search unit(3)] 탭을 선택하고 기기 검색의 을 클릭합니다.

One point

검색을 하려면 다음의 조건이 성립되어야 합니다.

  • DL-EP1과 KV 시리즈이 LAN 케이블로 접속되어 있을 것
  • DL-EP1과 KV 시리즈에 전원이 공급되어 있을 것
  • 이더넷 스위치를 사용하는 경우에는 이더넷 스위치와 DL-EP1, KV 시리즈이 LAN 케이블로 접속되어 있고 이더넷 스위치에 전원이 투입되어 있을 것

4. 〔Search(F)〕 버튼을 클릭합니다.

5. 검색된 미할당 DL-EP1을 표시합니다.

IP 어드레스가 이미 할당되어 있는 경우에는 순서7로 진행해 주십시오.

One point

DL-EP1의 IP 어드레스를 미할당으로 하려면 DL-EP1의 앞면에 있는 RST 스위치를 3초 이상 길게 눌러 주십시오.
여러 대의 DL-EP1이 접속되어 있어서 어느 기기인지 모를 경우에는 DL-EP1 본체에 기재되어 있는 MAC 어드레스로 알 수 있습니다.

6. IP 어드레스를 클릭하고 [IP address settings] 다이얼로그 박스에서 DL -EP1의 IP 어드레스를 「192.168.0.1」로 설정합니다.

One point

[IP address settings] 다이얼로그 박스에서 를 클릭하면 사용 중이 아닌 IP 어드레스를 검색할 수 있습니다.

Step 3 : KV-X 시리즈 설정

이 섹션에서는 "Vendor Series"라는 가상의 장치에 연결하는 방법에 대해 설명합니다. "Vender Series"를 연결할 장치로 교체하십시오.

One point

KV-X 시리즈에서는 EtherNet/IP 커넥션에 변수를 할당할 수 있습니다.
EtherNet/IP 커넥션에 변수를 할당하려면 [CPU 시스템 설정] 다이얼로그의 [시스템 설정]의 [기타 설정]에서 [EtherNet/IP 설정 갱신 시에 변수 설정 다이얼로그를 표시 (E)]에 체크 표시를 합니다.
[CPU 시스템 설정] 다이얼로그는《KV STUDIO》의 메뉴에서【 표시(V)】⇒【CPU 시스템 설정(P)】을 선택하면 표시됩니다.

'EtherNet/IP 설정 갱신 시에 변수 설정 다이얼로그를 표시 (E)'에 체크를 표시하면 EtherNet/IP 설정을 갱신하고 유닛 에 디터의 변경 내용을 확정한 타이밍에, 커넥션에 변수를 할당하는 다이얼로그가 표시됩니다.

1. KV STUDIO를 기동하고 프로젝트를 신규 작성합니다. 대응 기종으로 'KV-X520'을 선택하고 [OK] 를 클릭합니다.
[유닛 구성 설정 확인] 다이얼로그가 표시되므로 [예(Y)] 를 클릭합니다.

2. 유닛 에디터가 표시되면 '유닛 설정(2)' 탭에서 KV-X520의 IP 어드레스를 설정합니다.
여기서는 아래와 같이 설정합니다.

3. 유닛 에디터에서 EtherNet/IP 설정 아이콘을 클릭합니다. 설정 방법을 선택하는 다이얼로그가 표시되면 [수동(M)] 을 클릭합니다.

* 순서4는 센서 설정 파일을 가져올 때의 순서입니다. 이미 센서 설정 파일을 가져온 경우에는 순서5로 넘어가십시오.

4. [EtherNet/IP 설정] 윈도우가 표시되면 [ EDS 파일(D)] → [등록(I)] 을 선택하고 IV4 시리즈의 KEYENCE센서 설정 파일(ez1 파일)을 가져옵니다.

* 센서 설정 파일은 KEYENCE 홈페이지에서 다운로드해 주십시오.

5. KV-X 시리즈와 IV4 시리즈를 Ethernet 케이블로 접속한 상태에서 [EtherNet/IP 설정] 윈도우의 [파일(F)] → [자동 구성(S)] 을 선택합니다.

6. 실제 기기와 유닛 에디터의 구성이 다른 경우, 프로젝트 전송을 확인하는 다이얼로그가 표시되므로 PC와 KV-X시리즈을 USB 케이블로 접속한 상태에서 [예(Y)] 를 클릭합니다.

7. 프로젝트 전송이 완료되면 [기기 검색 설정] 다이얼로그가 표시되므로 [검색(F)]을 클릭합니다. 자동 구성이 완료되면 IV4 시리즈가 자동으로 등록되므로 [OK] 를 클릭하여 [EtherNet/IP 설정] 윈도우를 닫습니다.

8. 유닛 에디터의 [OK]를 클릭하여 종료합니다.

One point

'EtherNet/IP 설정 갱신 시에 변수 설정 다이얼로그를 표시 (E)'에 체크를 표시한 경우 [EtherNet/IP 기기 변수 설정] 다이 얼로그가 표시됩니다.
커넥션에 할당할 변수의 변수명을 입력하고〔OK〕를 클릭합니다.

- 수동으로 장치 구성을 설정하는 방법
"EtherNet/IP 설정"의 [기기 목록(1)] 탭에서 "Vendor Series"를 드래그 앤 드롭하여 기기 구성을 생성합니다.

설정 데이터의 전송 및 모니터

1. 메뉴에서 [모니터/시뮬레이터(N)] > [PLC 전송→모니터 모드(C)] 를 선택합니다.
　[PLC 전송] 다이얼로그에서 [실행(E)] 을 클릭합니다.

2. 데이터 전송 전후에 다음 다이얼로그가 표시되면 [예] 를 두 번 모두 클릭합니다.

3. 워크 스페이스의 'Vender Series'를 우클릭한 후 [센서 IO 모니터(M)] 를 선택합니다.
　현재값 등의 정보를 쉽게 모니터링할 수 있습니다.

One point

리얼타임 차트 모니터를 기동하여 그래프로 확인할 수도 있습니다.
'센서 I/O 모니터'상에서 우클릭하여【 리얼타임 차트 모니터(H)】를 선택합니다.

리얼타임 차트 모니터는 자동으로 스케일링을 실행하므로 범위 조정이 필요 없습니다.

설정 값을 변경하는 프로그램으로 파라미터를 조작하는 경우

센서의 설정 값은 다음 두 가지 방법으로 변경할 수 있습니다.
A : PC에서 변경
B : 래더 프로그램에서 변경

A : PC에서 변경

PC에서 설정을 변경하려면 KV STUDIO의 어댑터 설정 전송 기능을 사용하십시오.

1. 워크스페이스에서 유닛 구성을 확장합니다. "Vender Series"를 우클릭하고 [어댑터 설정 전송(A)] 을 선택합니다.

2. "Vender Series"의 설정 값에 체크 표시를 하고 설정 값을 입력합니다.
　[어댑터 쓰기 (W)] 를 클릭하여 설정 값을 센서에 씁니다.

* 센서의 설정 값을 읽으려면 [어댑터 판독(R)] 을 선택하십시오.

B : 래더 프로그램에서 변경

메시지 통신을 사용하여 래더 프로그램에서 설정 값을 변경합니다.

KV STUDIO와 메시지 통신을 수행하려면, 센서 설정 명령 (SPWR [센서 파라미터 쓰기] 및 SPRD [센서 파라미터 읽기]) 를 사용하십시오.

1. 에디터 모드에서 아래와 같이 래더 프로그램을 생성합니다.

* 파라미터 번호는 파라미터 목록을 참조하십시오.

2. 래더 프로그램을 전송합니다.

3. MR100이 ON하면 설정값이 변경됩니다.

* 설정 값을 DM4에 저장합니다 ([결과를 저장할 선두 디바이스] + 4).

One point

RT (Real-Time) 편집 기능

래더 프로그램을 사용할 때 장치 주석이나 매개 변수 이름을 에 직접 입력할 수 있습니다. 입력 후보를 검색하고 자동으로 표시하도록 합니다.

Step 4 : 메시지 통신 설정

현재값 이외의 데이터를 로딩 및 입력하지 않는(메시지 통신이 필요 없는) 경우, Step 4 이후의 순서는 필요 없습니다.

1. 모니터 모드로 되어 있는 경우에는 에디터 모드로 변경해 주십시오.

2. SPWR 명령(센서 파라미터 입력 명령)을 사용하여 다음의 래더를 기술합니다.
예) MR100이 ON되면 GT2 시리즈의 HI 설정값을 1000으로 변경합니다.

니모닉 리스트

LDP MR100
MOV #1000 DM104 LDP MR100
SPWR #0 #1 #1 #833 DM100 LD DM100.0
AND DM100.1 MOV DM101 DM0 MOV DM102 DM1

* SPWR 명령의 해설은 One point를 참조.

상기 래더 프로그램의 플로

➊ 입력하고자 하는 값(#1000)을 설정값(DM104)으로 저장합니다.
➋ KV 시리즈(유닛 번호：#0), 노드1의 DL-EP1(노드 어드레스：#1), 슬롯1의 GT2-71N(슬롯 번호：#1), HI 설정값(파라미터 번호：#833)에 설정값(#1000)을 입력합니다.
➌ SPWR 명령(센서 파라미터 입력 명령)이 실행에 실패한 경우, 완료 코드와 상세 완료 코드를 DM0, DM1에 저장합니다.

One point

센서 설정 명령의 해설

SPWR 명령(센서 파라미터 입력 명령), SPRD 명령(센서 파라미터 로딩 명령)을 실행하면 지정한 센서의 파라미터를 입력 및 로딩합니다.

3. 다시 한 번 Step 4 -1의 설정 데이터 전송을 실시하여 모니터 모드로 합니다. MR100이 ON되면 GT2 시리즈의 HI 설정값에 1000이 입력됩니다.

MR100이 ON된 후 DM100.0(SPWR 완료 비트)이 ON이고 DM100.1(SPWR 실행 실패 비트)이 OFF이면 파라미터 입력이 정상적으로 완료된 것입니다. 또한 입력에 실패한 경우에는 DM100.1(SPWR 실행 실패 비트)이 ON되고, DM0·DM1에 완료 코드·상세 완료 코드가 저장됩니다. (정상 입력 시 완료 코드는「 0」
* 완료 코드에 관한 자세한 내용은『 EtherNet/IP 기능 사용자 매뉴얼』「 7-8 완료 코드」를 참조해 주십시오.

Step 5 : 메시지 통신으로 변경한 값의 확인

메시지 통신으로 GT2-71N의 HI 설정값에 1000이 입력되었는지 확인합니다. 설정값이 GT2-71N에 반영되었는지의 여부를 확인하는 방법은 다음의 2가지입니다.

➊ GT2-71N의 센서 앰프를 직접 확인한다.
➋ KV STUDIO의 어댑터 설정 전송으로「 뱅크0의 HIGH측 설정값」을 로딩한다.

➊ GT2-71N의 센서 앰프를 직접 확인한다.

* 센서 앰프에 HIGH측 설정값을 표시하는 방법에 관해서는 GT2 시리즈의 매뉴얼을 참조해 주십시오.

➋ KV STUDIO의 어댑터 설정 전송으로「 뱅크0의 HIGH측 설정값」을 로딩한다.

1. 워크 스페이스의 유닛 구성을 전개합니다. GT2-71*/75* 상에서 오른쪽 클릭하여 【Transmission adapter settings(A)】을 선택합니다.

2. GT2-71*/75*의「 Bank 0 HIGH setting」에 체크 합니다.

3. 어댑터 설정 전송의 메뉴에서【 Communication(T)】⇒【Read adapter(R)】을 선택하여 설정값을 로딩합니다.

Extra 1 : 여러 대의 센서 사용 시 주의점

DL-EP1은 여러 대의 센서 앰프와 접속하거나 다른 시리즈의 센서 앰프와 혼재 접속할 수 있습니다.
단, 여러 대의 센서 앰프를 사용할 때는 최대 접속 대수/혼재 접속 가능 여부에 주의해야 합니다.

DL-EP1의 최대 접속 대수

명칭 최대 접속 대수
GT2 15대(기본 유닛：1대, 증설 유닛：14대)*
GT 10대(기본 유닛：1대, 증설 유닛：9대)
FD-MH 10대(기본 유닛：1대, 증설 유닛：9대)
IG 4대(기본 유닛：1대, 증설 유닛：3대)
IB 4대(기본 유닛：1대, 증설 유닛：3대)
IL 8대(기본 유닛：1대, 증설 유닛：7대)
SK 8대(기본 유닛：1대, 증설 유닛：7대)

* GT2-100N(P)은 1대의 기본 유닛에 헤드 증설용 보드를 증설하여 최대 11대의 센서 헤드를 접속할 수 있습니다.

DL-EP1과 접속하는 센서 앰프의 혼재 접속 가능 여부

명칭 GT2 GT FD-MH IG IB IL SK
GT2 ― ○ × ○ ○ ○ ×
GT ○ ― × ○ ○ ○ ×
FD-MH × × ― × × × ×
IG ○ ○ × ― ○ ○ ×
IB ○ ○ × ○ ― ○ ×
IL ○ ○ × ○ ○ ― ×
SK × × × × × × ―
  • ○가 표시된 조합은 혼재 접속이 가능합니다.
  • ×가 표시된 조합은 혼재 접속이 불가능합니다.

* 혼재 접속으로 인해 기능이 제한되거나 최대 접속 대수가 달라질 수 있으므로 주의해 주십시오. 자세한 내용은 DL-EP1의 매뉴얼을 참조하시거나 가까운 영업소로 문의해 주십시오.

Extra 2 : 파라미터 목록

접속 가능 센서의 사이클릭 통신과 메시지 통신의 파라미터 목록은 다음과 같습니다.
* 파라미터에 관한 자세한 내용은 센서 앰프의 매뉴얼을 참조해 주십시오.

사이클릭 통신 파라미터 목록

파라미터 명칭 GT2 GT IG IB IL FD-MH SK
스테이터스 ○ ○ ○ ○ ○ ○ ○
센서 에러 상태 ○ ○ ○ ○ ○ ○ ○
센서 경고 상태 ― ― ― ○ ○ ― ○
현재값0 오버 레인지 ○ ○ ○ ○ ○ ○ ○
현재값0 언더 레인지 ○ ○ ○ ○ ○ ○ ○
현재값0 무효 상태 ○ ○ ○ ○ ○ ○ ○
출력1 ○ ○ ○ ○ ○ ○ ○
출력2 ○ ○ ○ ○ ○ ○ ○
출력3 ○ ○ ○ ○ ○ ○ ○
출력4 ○ ― ○ ○ ○ ― ○
출력5 ○ ― ― ― ― ― ―
외부 입력 응답1 ○ ○ ○ ○ ○ ○ ○
외부 입력 응답2 ○ ○ ○ ○ ○ ― ○
외부 입력 응답3 ○ ○ ○ ○ ○ ○ ○
외부 입력 응답4 ○ ― ○ ○ ○ ○ ○
외부 입력 응답5 ― ― ○ ― ― ― ―
에러 ID 번호 ○ ○ ○ ○ ○ ○ ○
에러 코드 ○ ○ ○ ○ ○ ○ ○
경고 ID 번호 ― ― ― ○ ○ ― ○
경고 코드 ― ― ― ○ ○ ― ○
현재값0 ○ ○ ○ ○ ○ ○ ○

메시지 통신 파라미터 목록

파라미터 명칭 파라미터 번호 GT2 GT IG IB IL FD-MH SK
스테이터스 #100 ○ ○ ○ ○ ○ ○ ○
에러 상태 #101 ○ ○ ○ ○ ○ ○ ○
경고 상태 #102 ― ― ― ○ ― ― ―
현재값0 프로퍼티 #104 ○ ○ ○ ○ ○ ○ ○
현재값1 프로퍼티 #105 ○ ○ ― ― ― ― ―
에러 ID 번호 #108 ○ ○ ○ ○ ○ ○ ○
에러 코드 #109 ○ ○ ○ ○ ○ ○ ○
경고 ID 번호 #110 ― ― ― ○ ― ― ―
경고 코드 #111 ― ― ― ○ ― ― ―
출력1 #116 ○
(HIGH 출력) 		○
(HIGH 출력) 		○
(HIGH 출력) 		○
(HIGH 출력) 		○
(HIGH 출력) 		○ ○
출력2 #117 ○
(LOW 출력) 		○
(LOW 출력) 		○
(LOW 출력) 		○
(LOW 출력) 		○
(LOW 출력) 		○ ○
출력3 #118 ○
(GO 출력) 		○
(GO 출력) 		○
(GO 출력) 		○
(GO 출력) 		○
(GO 출력) 		○ ○
출력4 #119 ○
(HH 출력) 		― ○
(에지 체크 출력) 		○
(체크 출력) 		○
(알람 출력) 		― ○
출력5 #120 ○
(LL 출력) 		― ― ― ― ― ―
현재값0~무효 상태 #138 ○ ○ ○ ○ ○ ○ ○
현재값0~언더 레인지 #139 ○ ○ ○ ○ ○ ○ ○
현재값0~오버 레인지 #140 ○ ○ ○ ○ ○ ○ ○
현재값0(ID번호 1~15) #144~#158 ○ ○ ○ ○ ○ ○ ○
센서 상태 마스크 설정 #176 ○ ○ ○ ○ ○ ○ ○
센서 접속 대수 #177 ○ ○ ○ ○ ○ ○ ○
에러 모드(ID번호 00~15) #768~#783 ○ ○ ○ ○ ○ ○ ○
센서 앰프 에러 상태 #801 ○ ○ ○ ― ○ ○ ○
제어 출력 #804 ○ ○ ― ― ― ― ―
판정값(P.V.값) #805 ○ ○ ○ ○ ○ ― ○
Raw값(R.V.값) #806 ○ ○ ― ― ― ― ―
P-P 모드 시의 피크 홀드값 #807 ○ ― ― ― ― ― ―
P-P 모드 시의 보텀 홀드값 #808 ○ ― ― ― ― ― ―
연산 표시값 #809 ○ ○ ― ― ― ― ―
샘플링 기간 중 피크값 #807 ― ○ ― ― ― ― ―
샘플링 기간 중 보텀값 #808 ― ○ ― ― ― ― ―
판정 출력·에지 체크 출력 #804 ― ― ○ ― ― ― ―
내부 측정값(R.V.값) #806 ― ― ○ ○ ○ ― ○
홀드 시의 피크 홀드값 #807 ― ― ○ ○ ○ ― ○
홀드 시의 보텀 홀드값 #808 ― ― ○ ○ ○ ― ○
연산값(CALC값) #809 ― ― ○ ― ○ ― ―
아날로그 출력값 #810 ― ― ○ ○ ○ ― ―
에지 수 #813 ― ― ○ ― ― ― ―
광축 조정 상태 #814 ― ― ○ ― ― ― ―
설정 이상 #819 ― ― ○ ○ ○ ― ○
EEPROM 입력 결과 #821 ― ― ○ ○ ○ ― ○
제로 시프트 실행 결과 #822 ― ― ○ ○ ○ ― ―
리셋 실행 결과 #823 ― ― ○ ○ ○ ― ○
시스템 파라미터 현재 상태 #824 ― ― ○ ○ ○ ― ○
기준 파형 등록 요구 결과 #826 ― ― ○ ― ― ― ―
공차·2점 튜닝 실행 결과 #828 ― ― ○ ― ― ― ―
캘리브레이션 실행 결과 #829 ― ― ○ ― ○ ― ―
판정 출력·알람 출력 #804 ― ― ― ― ○ ― ○
에러 상태 #801 ― ― ― ○ ○ ― ―
경고 상태(체크 출력 상태) #802 ― ― ― ○ ― ― ―
경고 기능 동작 상태
(체크 출력 기능 동작 상태) 		#803 ― ― ― ○ ○ ― ―
판정 출력·체크 출력 #804 ― ― ― ○ ― ― ―
뱅크 상태 #811 ― ― ― ○ ○ ― ○
타이밍 상태 #812 ― ― ― ○ ○ ― ○
투광 정지 상태 #818 ― ― ― ○ ○ ― ―
외부 입력 상태 #820 ― ― ― ○ ○ ○ ○
기준 광량 등록 결과 #826 ― ― ― ○ ― ― ―
보정 실행 결과 #827 ― ― ― ○ ― ― ―
튜닝 실행 결과 #828 ― ― ― ○ ○ ― ―
실행 결과 #829 ― ― ― ○ ― ― ―
제어 출력 적산 펄스 출력 이상 경보 출력의 상태 #804 ― ― ― ― ― ○ ―
순간 유량값 #805 ― ― ― ― ― ○ ―
적산 유량값 #806 ― ― ― ― ― ○ ―
순간 유량(피크 홀드값) #807 ― ― ― ― ― ○ ―
순간 유량(보텀 홀드값) #808 ― ― ― ― ― ○ ―
뱅크 전환 상태 #811 ― ― ― ― ― ○ ―
현재 온도 #813 ― ― ― ― ― ○ ―
온도 피크 홀드값 #814 ― ― ― ― ― ○ ―
온도 보텀 홀드값 #815 ― ― ― ― ― ○ ―
온도 센서 접속 #822 ― ― ― ― ― ○ ―
출력 상태 #804 ― ― ― ― ― ― ―
순간 밀도 #816 ― ― ― ― ― ― ―
시프트계 처리 결과 #822 ― ― ― ― ― ― ―
뱅크0~의 HIGH측 설정값 #833~ ○ (+5×n)* ○ (+3×n) ― ― ― ― ―
뱅크0~의 LOW측 설정값 #834~ ○ (+5×n) ○ (+3×n) ― ― ― ― ―
뱅크0~의 프리셋값 #835~ ○ (+5×n) ○ (+3×n) ― ― ― ― ―
뱅크0~의 HH측 설정값 #836~ ○ (+5×n) ― ― ― ― ― ―
뱅크0~의 LL측 설정값 #837~ ○ (+5×n) ― ― ― ― ― ―
HIGH측 설정값(BANK0~) #833~ ― ― ○ (+6×n) ○ (+3×n) ○ ― ―
LOW측 설정값(BANK0~) #834~ ― ― ○ (+6×n) ○ (+3×n) ○ ― ―
시프트 목표값(BANK0~) #835~ ― ― ○ (+6×n) ○ (+3×n) ○ ― ―
감도 설정(BANK0~) #836~ ― ― ○ (+6×n) ― ― ― ―
사용자 정의 2치화(BANK0~) #837~ ― ― ○ (+6×n) ― ― ― ―
사용자 정의 필터값(BANK0~) #838 ― ― ○ ― ― ― ―
순간 유량값1~2 #833~#834 ― ― ― ― ― ○ ―
온도 상한 설정값 #835 ― ― ― ― ― ○ ―
온도 하한 설정값 #836 ― ― ― ― ― ○ ―
적산 유량 설정값1~4 #837~#840 ― ― ― ― ― ○ ―
voLS용 지정 밀도 #842 ― ― ― ― ― ― ―
아날로그 출력 상한값(BAHK0~) #836 ― ― ― ― ○ ― ―
아날로그 출력 하한값(BAHK0~) #837 ― ― ― ― ○ ― ―
키 잠금 #865 ○ ○ ○ ― ○ ― ―
뱅크 선택 상태 #866 ○ ○ ○ ○ ― ― ―
타이밍 상태 #867 ○ ○ ― ― ― ― ―
바 표시 모드 #871 ○ ○ ― ― ― ― ―
타이밍 입력 요구 #867 ― ― ○ ― ― ― ―
레이저 투광 정지 입력 요구 #868 ― ― ○ ― ― ― ―
서브 표시부의 표시 화면 #872 ― ― ○ ○ ○ ― ○
시스템 파라미터 #873 ― ― ○ ○ ○ ― ○
공차 튜닝 공차의 설정 폭 #874 ― ― ○ ○ ○ ― ―
캘리브레이션 기능 #875 ― ― ○ ○ ○ ― ―
캘리브레이션 기능 SET1~ #876~ ― ― ○ ― ○ ― ―
에지 번호1(BANK0~) #884~ ― ― ○ (+3×n) ― ― ― ―
에지 번호2(BANK0~) #885 ― ― ○ (+3×n) ― ― ― ―
핀 수(BANK0~) #886~ ― ― ○ (+3×n) ― ― ― ―
키 잠금 설정 #865 ― ― ― ○ ― ― ―
뱅크 기능 #866 ― ― ― ― ○ ― ○
타이밍 입력 #867 ― ― ― ○ ○ ― ○
레이저 투광 정지 입력 #868 ― ― ― ○ ○ ― ―
실측 보정·이론 보정 1번째 점 목표값 #876 ― ― ― ○ ― ― ―
실측 보정·이론 보정 2번째 점 목표값 #877 ― ― ― ○ ― ― ―
이론 보정 1번째 점 측정값 #883 ― ― ― ○ ― ― ―
이론 보정 2번째 점 측정값 #884 ― ― ― ○ ― ― ―
키 잠금 기능 #865 ― ― ― ― ― ○ ○
아날로그 출력 선택 #867 ― ― ― ― ― ○ ―
프리 레인지 아날로그 상한값 #868 ― ― ― ― ― ○ ―
프리 레인지 아날로그 하한값 #869 ― ― ― ― ― ○ ―
키 잠금 기능 #865 ― ― ― ― ― ― ―
연산 모드/연산 설정 #897 ○ ― ― ― ― ― ―
검출 모드 #898 ○ ○ ― ― ― ○ ―
홀드 갱신 방식 #899 ○ ― ― ― ― ― ―
응답 시간 #900 ○ ○ ― ― ― ○ ―
타이밍 종류 #901 ○ ○ ― ― ― ― ―
셀프 타이밍 레벨 #902 ○ ○ ― ― ― ― ―
셀프 타이밍 딜레이 종류 #903 ○ ○ ― ― ― ― ―
사용자 지정 딜레이 시간 #904 ○ ○ ― ― ― ― ―
스태틱 홀드 안정 판단 #905 ○ ― ― ― ― ― ―
스태틱 홀드 안정 폭 #906 ○ ― ― ― ― ― ―
계측 증감 방향 #907 ○ ○ ― ― ― ― ―
레버 비 #908 ○ ○ ― ― ― ― ―
출력 양식 #909 ○ ○ ― ― ― ― ―
표시 자릿수 #910 ○ ○ ― ― ― ― ―
응차 #911 ○ ○ ― ― ― ○ ―
일제 입력 설정 #912 ○ ― ― ― ― ― ―
특별 출력 설정 #913 ○ ― ― ― ― ― ―
리밋 출력 HH측 판정 위치 설정 #914 ○ ― ― ― ― ― ―
리밋 출력 HH측 판정 위치 설정 #915 ○ ― ― ― ― ― ―
프리셋 데이터 선택 #916 ○ ― ― ― ― ― ―
프리셋 메모리 #917 ○ ○ ― ― ― ― ―
프리셋 포인트 #918 ○ ― ― ― ― ― ―
전력 절약 기능(ECO) #919 ○ ○ ― ― ― ― ―
걸림 체크 기능 #920 ○ ○ ― ― ― ― ―
걸림 체크 동작 위치 #921 ○ ― ― ― ― ― ―
일괄 설정 #922 ○ ― ― ― ― ― ―
아날로그 레인지 설정 #923 ○ ― ― ― ― ― ―
프리 레인지 설정(Hi측) #924 ○ ― ― ― ― ― ―
프리 레인지 설정(Lo측) #925 ○ ― ― ― ― ― ―
연산 모드 #897 ― ○ ― ― ― ― ―
딜레이 안정 판단 #905 ― ○ ― ― ― ― ―
딜레이 안정 폭 #906 ― ○ ― ― ― ― ―
입력(보라색 선) 기능 선택1 #912 ― ○ ― ― ― ― ―
입력(분홍/보라색 선) 기능 선택2 #913 ― ○ ― ― ― ― ―
체크 포인트 설정 #921 ― ○ ― ― ― ― ―
표시 필터 기능 #922 ― ○ ― ― ― ― ―
연산 기능 #897 ― ― ○ ― ○ ― ―
측정 모드 #898 ― ― ○ ○ ― ― ―
측정 방향 #899 ― ― ○ ― ○ ― ―
샘플링 주기 #900 ― ― ― ― ○ ― ―
평균 횟수 #901 ― ― ○ ― ― ― ○
출력 양식 #902 ― ― ○ ○ ○ ― ○
홀드 기능의 설정 #904 ― ― ○ ○ ○ ― ○
오토 홀드 트리거 레벨 #905 ― ― ○ ○ ○ ― ―
타이밍 입력 #906 ― ― ○ ○ ○ ― ―
딜레이 타이머 #907 ― ― ○ ○ ○ ― ―
타이머 시간 #908 ― ― ○ ○ ○ ― ―
응차 #909 ― ― ○ ○ ○ ― ○
아날로그 출력 스케일링 #910 ― ― ○ ○ ○ ― ○
아날로그 출력 상한값 #911 ― ― ○ ○ ○ ― ○
아날로그 출력 하한값 #912 ― ― ○ ○ ○ ― ○
외부 입력 #913 ― ― ○ ― ○ ― ○
외부 입력1~4 #914~#917 ― ― ○ ― ○ ― ○
기준 파형 메모리 기능 #919 ― ― ○ ― ― ― ―
제로 시프트값 메모리 기능 #920 ― ― ○ ― ○ ― ○
상호 간섭 방지 기능 #921 ― ― ○ ― ○ ― ―
표시 자릿수 #922 ― ― ○ ○ ○ ― ○
전력 절약 모드 #923 ― ― ○ ○ ○ ― ―
포지션 모니터 #924 ― ― ○ ― ― ― ―
표시색 #925 ― ― ○ ― ○ ― ―
에지 체크 기능 #926 ― ― ○ ― ― ― ―
에지 체크 기능 에지 수 #927 ― ― ○ ― ― ― ―
입광량·차광량 모드 #899 ― ― ― ○ ― ― ―
평균 횟수·하이패스 필터 #901 ― ― ― ○ ― ― ―
외부 입력 설정 #913 ― ― ― ○ ― ― ―
외부 입력1~4 기능 선택 #914~#917 ― ― ― ○ ― ― ―
뱅크 전환 방법 #918 ― ― ― ○ ○ ― ―
제로 시프트 상태 저장 #920 ― ― ― ○ ― ― ―
판정 출력 표시색 #925 ― ― ― ○ ― ― ―
P.V.값 표시색 #926 ― ― ― ○ ― ― ―
표시 평균화 #901 ― ― ― ― ― ○ ―
출력2의 타임 아웃 시간 #902 ― ― ― ― ― ○ ―
적산 방향 #903 ― ― ― ― ― ○ ―
적산 유량 단위 #904 ― ― ― ― ― ○ ―
N.O./N.C. #909 ― ― ― ― ― ○ ―
표시 모드 #910 ― ― ― ― ― ○ ―
뱅크 전환 기능 #912 ― ― ― ― ― ○ ―
유량 제로 기능 #914 ― ― ― ― ― ○ ―
이주파 모드 #916 ― ― ― ― ― ○ ―
에코 모드 #919 ― ― ― ― ― ○ ―
플로 인디케이터 표시색 #925 ― ― ― ― ― ○ ―
제로컷 레벨 #905 ― ― ― ― ― ― ―
밀도 저하 시 제로 컷 기능 #906 ― ― ― ― ― ― ―
밀도 저하 시 제로 컷 레벨 #907 ― ― ― ― ― ― ―
외부 입력 기능 #912 ― ― ― ― ― ― ―
평균 횟수·단차 카운트 필터·하이패스 필터 #901 ― ― ― ― ○ ― ―
헤드 표시 모드 #924 ― ― ― ― ○ ― ―
단차 카운트 필터의 원 숏 출력 시간 #926 ― ― ― ― ○ ― ―
하이패스 필터의 컷 오프 주파수 #927 ― ― ― ― ○ ― ―
알람 설정 #929 ― ― ― ― ○ ― ―
알람 횟수 #930 ― ― ― ― ○ ― ―
연산원 Raw값(ID번호 1~15) #929~#943 ○ ○ ― ― ― ― ―
핀 직경·핀 간 폭 1~14 P.V.값 #929~#942 ― ― ○ ― ― ― ―
핀 직경·핀 간 폭 1~14 R.V.값 #943~#956 ― ― ○ ― ― ― ―
보정 상태 저장 #929 ― ― ― ○ ― ― ―
보정 레벨 #930 ― ― ― ○ ― ― ―
자동 보정 기능 #931 ― ― ― ○ ― ― ―
자동 보정 레벨 #932 ― ― ― ○ ― ― ―
체크 출력 기능 #933 ― ― ― ○ ― ― ―
체크 출력 광량 레벨 #934 ― ― ― ○ ― ― ―
에러 출력 모드 #935 ― ― ― ○ ― ― ―
트리거 레벨용 응차 #936 ― ― ― ○ ― ― ―
트리거 레벨용 응차 설정값 #937 ― ― ― ○ ― ― ―
건조 에러 감도 #929 ― ― ― ― ― ○ ―
건조 에러 검출 시간 #930 ― ― ― ― ― ○ ―
유량 방향 #931 ― ― ― ― ― ― ―
체적/질량/유량 선택 #935 ― ― ― ― ― ― ―
포커스 지정 #936 ― ― ― ― ― ― ―
모델명 #968 ○ ○ ○ ○ ○ ○ ○
T커넥터 접속 센서 헤드 #963 ― ― ○ ― ― ― ―
R커넥터 접속 센서 헤드 #964 ― ― ○ ― ― ― ―
투광측 헤드 모델 #963 ― ― ― ○ ― ― ―
수광측 헤드 모델 #964 ― ― ― ○ ― ― ―
접속되어 있는 센서 헤드 #963 ― ― ― ― ― ○ ―
접속되어 있는 헤드(용량) #963 ― ― ― ― ― ― ―
접속되어 있는 헤드(재질) #964 ― ― ― ― ― ― ―
온도 #813 ― ― ― ― ― ― ○
습도 #814 ― ― ― ― ― ― ○
제로 시프트·제로 시프트 리셋 실행 결과 #822 ― ― ― ― ― ― ○
HI측 설정값(BANK0~) #833~ ― ― ― ― ― ― ○ (+5×n)
LO측 설정값(BANK0~) #834~ ― ― ― ― ― ― ○ (+5×n)
레인지 설정 #898 ― ― ― ― ― ― ○
타이밍 입력 설정 #906 ― ― ― ― ― ― ○
뱅크 전환 방식 #918 ― ― ― ― ― ― ○
거리 보정 방법 #929 ― ― ― ― ― ― ○
near측 거리 보정량 #930 ― ― ― ― ― ― ○
far측 거리 보정량 #931 ― ― ― ― ― ― ○
에어리어 스케일링 #932 ― ― ― ― ― ― ○
프로덕트 코드 #961 ― ― ― ― ― ― ○
리비젼 #962 ― ― ― ― ― ― ○
접속 센서 헤드 #963 ― ― ― ― ― ― ○
시리즈 코드 #983 ― ― ― ― ― ― ○
시리즈 버전 #984 ― ― ― ― ― ― ○
디바이스 타입 #985 ― ― ― ― ― ― ○

* n: BANK번호, 파라미터 번호의 선두 +5×n

제품 라인업:
