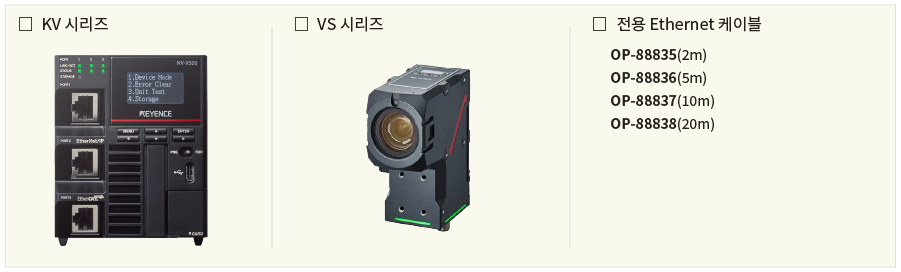

KV-X 시리즈 × VS 시리즈

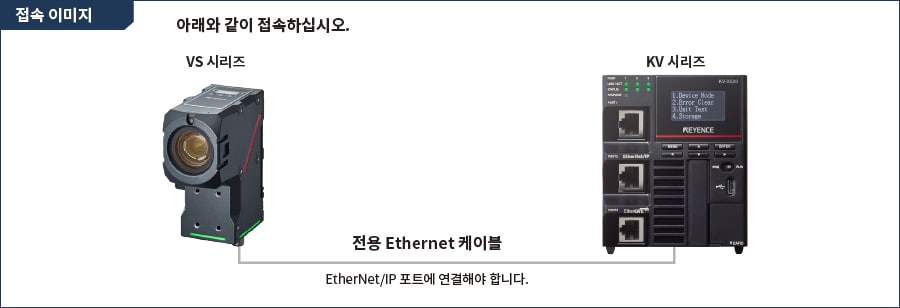

EtherNet/IP™ 연결 가이드

4. 【Global Settings】의 【Industrial Ethernet Settings】를 선택합니다.

• *
  설정 모드일 때만 변경할 수 있습니다.

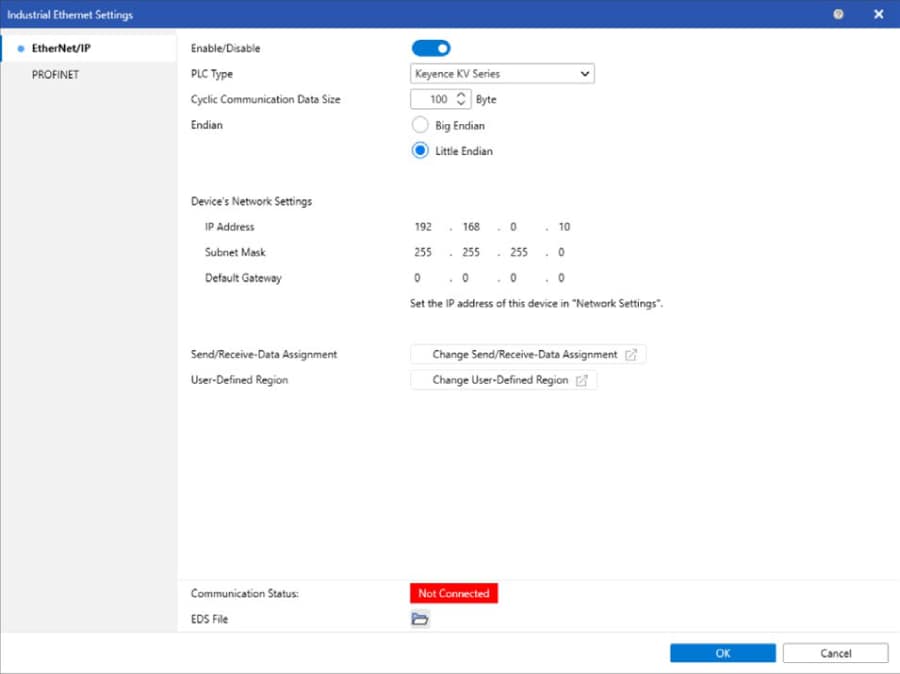

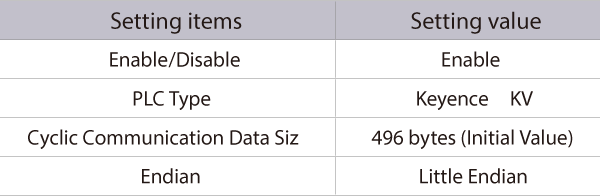

[Industrial Ethernet Settings] 다이얼로그의 ｢EtherNet/IP｣ 화면에서 아래와 같이 설정하십시오.

필요에 따라 ｢Send/Receive-Data Assignment｣, ｢User-Defined Region｣을 조정합니다.
자세한 내용은 VS 시리즈 사용자 매뉴얼을 확인하시기 바랍니다.

• *
  부록에 추가 예가 기재되어 있습니다.

5. 확인 다이얼로그가 표시되면 〔Save and Reboot Now〕를 선택합니다.

* 다음은 B000, W000 을 VS 시리즈 링크 디바이스의 선두 디바이스로 할당한 경우의 예입니다.

1. KV STUDIO 를 에디터 모드로 하고 래더 프로그램에서 각 제어용 래더를 작성합니다.

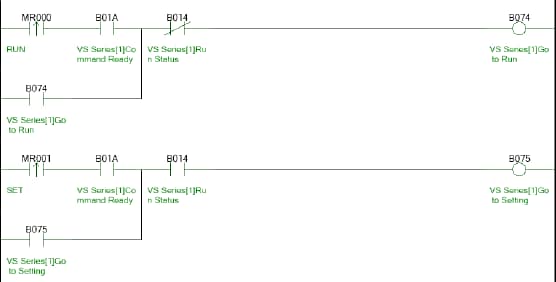

모드 전환 제어

현재 모드(B014) 를 실행 조건에 넣고 모드 전환 요청(B074, B075) 을 ON.

니모닉 리스트

LDP MR000
AND B01A
OR B074
ANB B014
OUT B074
LDP MR001
AND B01A
OR B075
AND B014
OUT B075

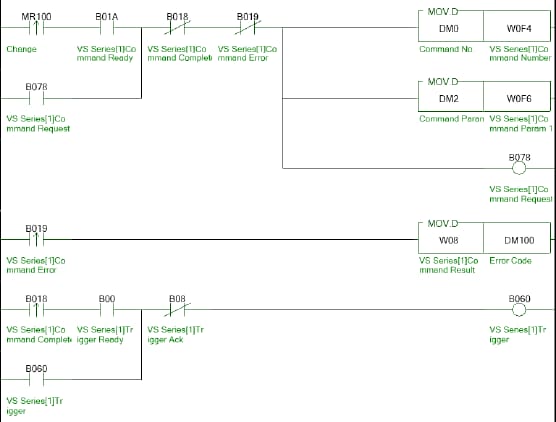

커맨드 No. 를 지정하여 촬상 지령

커맨드 No.(W0F4) 와 프로그램 No.(W0F6) 를 지정하여 커맨드 요청(B078) 을 ON.
이어서 트리거(B060) 를 ON.

니모닉 리스트

LDP MR100
AND B01A
OR B078
ANB B018
ANB B019
MOV.D DM0 W0F4
MOV.D DM2 W0F6
OUT B078
LDP B019
MOV.D W08 DM100
LDP B018
AND B00
OR B060
ANB B08
OUT B060

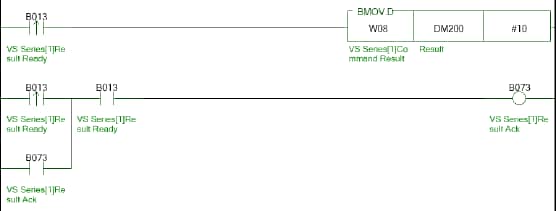

결과 취득

촬상 결과를 취득하고 취득 완료(B073) 를 ON.

니모닉 리스트

LDP B013
BMOV.D W08 DM200 #10
LDP B013
OR B073
AND B013
OUT B073

• *
  필요 시, VS 시리즈의 출력 데이터를 설정해야 합니다.

2. 작성한 프로그램을 PLC 로 전송합니다.
【Monitor/simulator(N)】⇒ 【Transfer to PLC →Monitor mode(C)】⇒ 【PROGRAM 모드로 전송(P)】에 체크한 후 〔실행〕을 클릭합니다.

3. PLC 를 RUN 으로 합니다

4. 《KV STUDIO》 모니터링 중에, 위 프로그램에서 실행할 경우 ｢MR000｣이나 ｢MR100｣ 등의 실행 조건을 ON 으로 설정하고 제어합니다.

VS 시리즈 [EtherNet/IP] 설정

사이클릭 통신으로 주고받을 수 있는 파라미터 목록은 아래와 같습니다.

1. 여기서는 일례로, Creator 설정에서 다음과 같은 데이터를 출력하기 위한 설정을 나타냅니다.

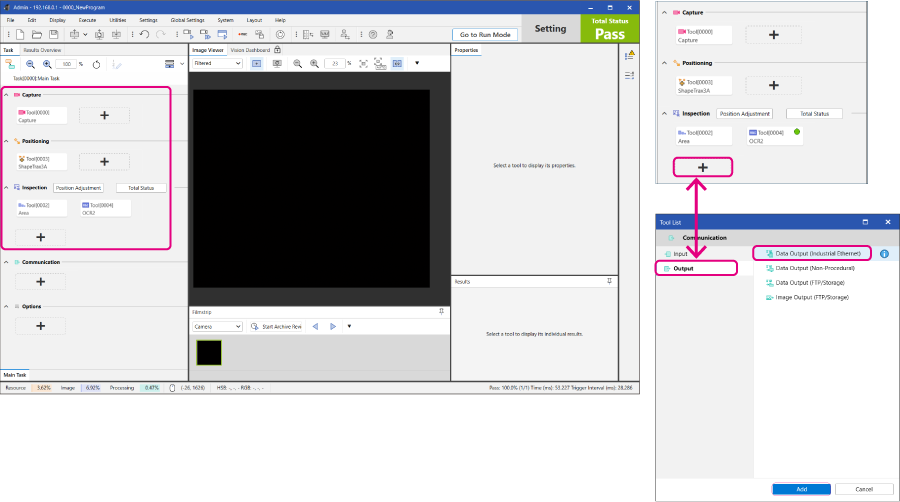

｢Communication｣의 〔+〕 버튼을 클릭하면 ｢Tool List｣ 다이얼로그가 표시됩니다.
｢Output｣ 탭에서 ｢Data Output (Industrial Ethernet)｣을 선택한 후 〔Add〕를 클릭합니다.

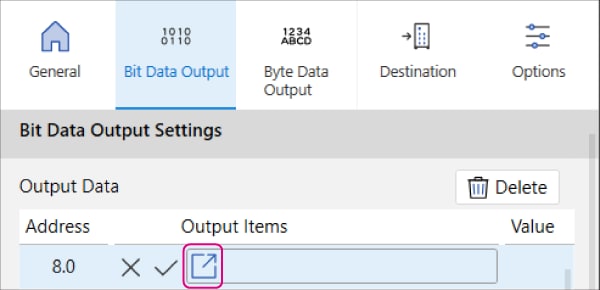

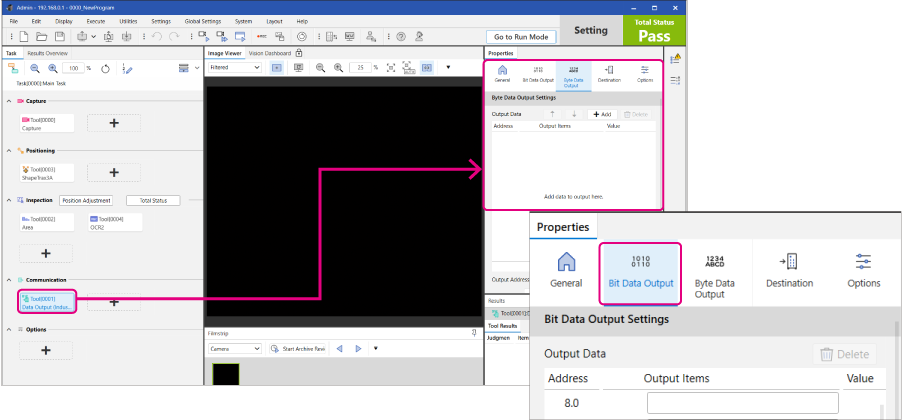

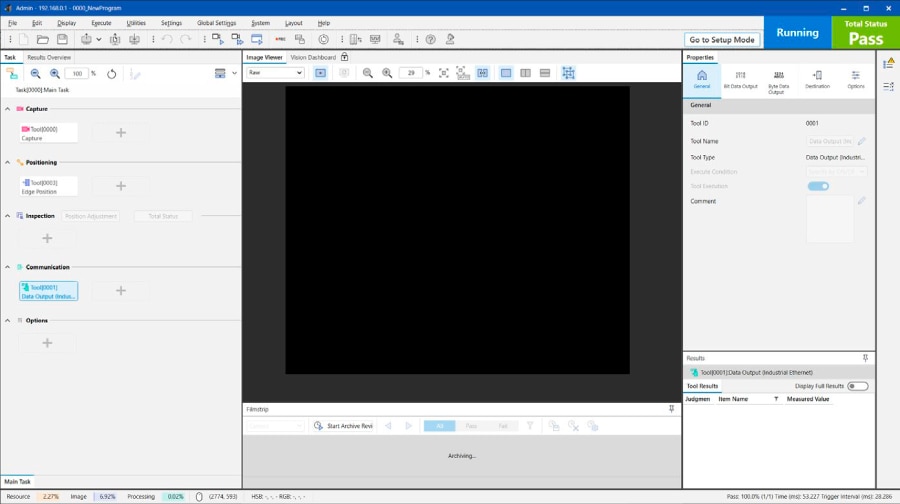

2. 추가된 ｢Data Output (Industrial Ethernet)｣을 선택한 후, 화면 오른쪽에 표시된 'Properties' 의 'Bit Data Output' 을 선택합니다.

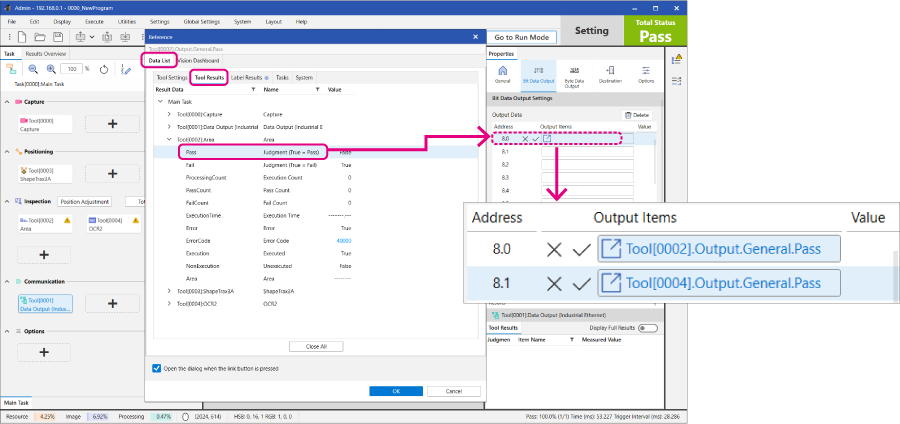

3. 주소의 ｢Output Items｣란을 선택하고 출력할 데이터를 선택합니다.
여기서는 'Area judgment (True=Pass)', 'OCR2 judgment (True=Pass)' 를 출력하기 위한 설정을 합니다. 주소의 출력 항목 위치로 드래그 앤드 드롭합니다.

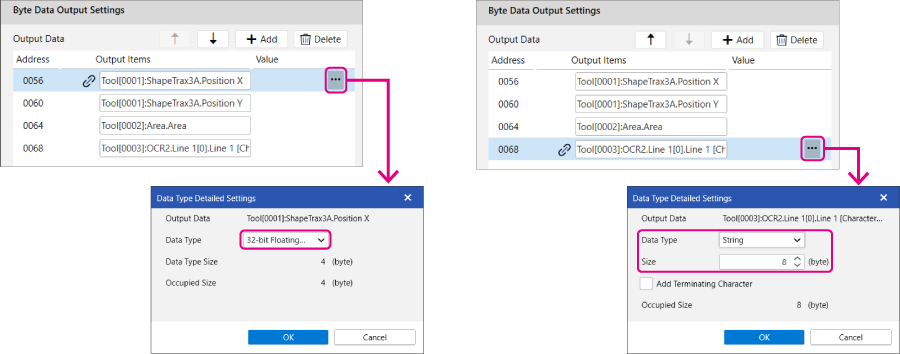

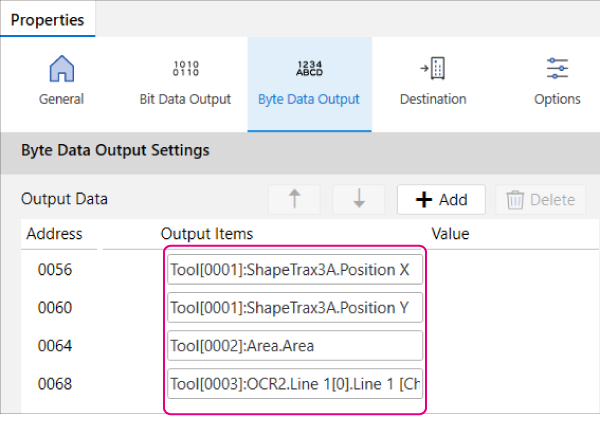

4. 마찬가지로 ｢Byte Data Output｣을 설정합니다. 출력 항목별로 데이터 유형도 설정해야 합니다.
