GL-R 배선 예 4
EDM | 사용하지 않음 |
---|---|
스타트/리스타트 인터록 | 자동 |
뮤팅 | 사용 |
투광기 케이블 | 5심 | 예) GL-RP5N |
---|---|---|
수광기 케이블 | 11심 | 예) GL-RP5NM |

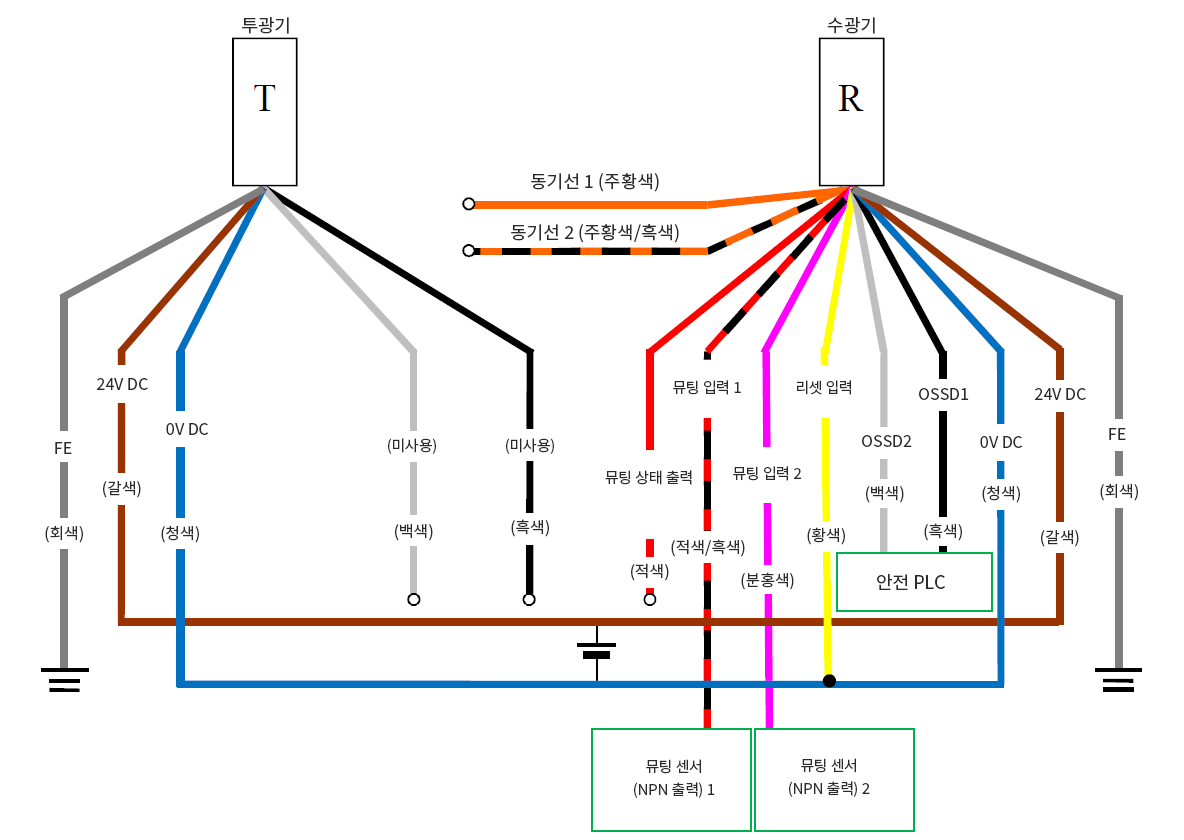

![투광기(T) - 회색(FE), 갈색(24 VDC), 청색(0 VDC), 백색(미사용), 흑색(미사용) | 수광기(R) - 주황색(동기선 1), 주황색/흑색(동기선 2), 적색(뮤팅 상태 출력), 적색/흑색(뮤팅 입력 1), 분홍색(뮤팅 입력 2), 황색(리셋 입력), 백색(OSSD2), 흑색(OSSD1), 청색(0 VDC), 갈색(24 VDC), 회색(FE) | 안전 PLC - 백색(OSSD2), 흑색(OSSD1) | 황색(리셋 입력) - 청색(0 VDC) | 뮤팅 센서(NPN 출력 1) - 적색/흑색(뮤팅 입력 1) | 뮤팅 센서(NPN 출력 2) - 분홍색(뮤팅 입력 2)](/Images/gl-r_wiring_04-01_2093322.png)
- 사용하지 않는 선은 통합하지 말고 각각 절연 처리해 주십시오.
- 안전 PLC 대신 안전 컨트롤러 등의 안전 기기를 사용할 수 있습니다.
- 안전 PLC의 0 V를 GL-R의 0 V와 연결해 주십시오.
EDM | 사용하지 않음 |
---|---|
스타트/리스타트 인터록 | 자동 |
뮤팅 | 사용 |
투광기 케이블 | 사용하지 않음 | 사용하지 않음 |
---|---|---|
수광기 케이블 | 11심 | 예) GL-RP5NM |
![투광기(T) - 수광기(R) - 주황색(동기선 1), 주황색/흑색(동기선 2), 적색(뮤팅 상태 출력), 적색/흑색(뮤팅 입력 1), 분홍색(뮤팅 입력 2), 황색(리셋 입력), 백색(OSSD2), 흑색(OSSD1), 청색(0 VDC), 갈색(24 VDC), 회색(FE) | 안전 PLC - 백색(OSSD2), 흑색(OSSD1) | 황색(리셋 입력) - 청색(0 VDC) | 뮤팅 센서(NPN 출력 1) - 적색/흑색(뮤팅 입력 1) | 뮤팅 센서(NPN 출력 2) - 분홍색(뮤팅 입력 2)](/Images/gl-r_wiring_04-02_2093323.png)
- 사용하지 않는 선은 통합하지 말고 각각 절연 처리해 주십시오.
- 안전 PLC 대신 안전 컨트롤러 등의 안전 기기를 사용할 수 있습니다.
- 안전 PLC의 0 V를 GL-R의 0 V와 연결해 주십시오.
EDM | 사용하지 않음 |
---|---|
스타트/리스타트 인터록 | 자동 |
뮤팅 | 사용 |
투광기 케이블 | 5심 | 예) GL-RP5P |
---|---|---|
수광기 케이블 | 11심 | 예) GL-RP5PM |

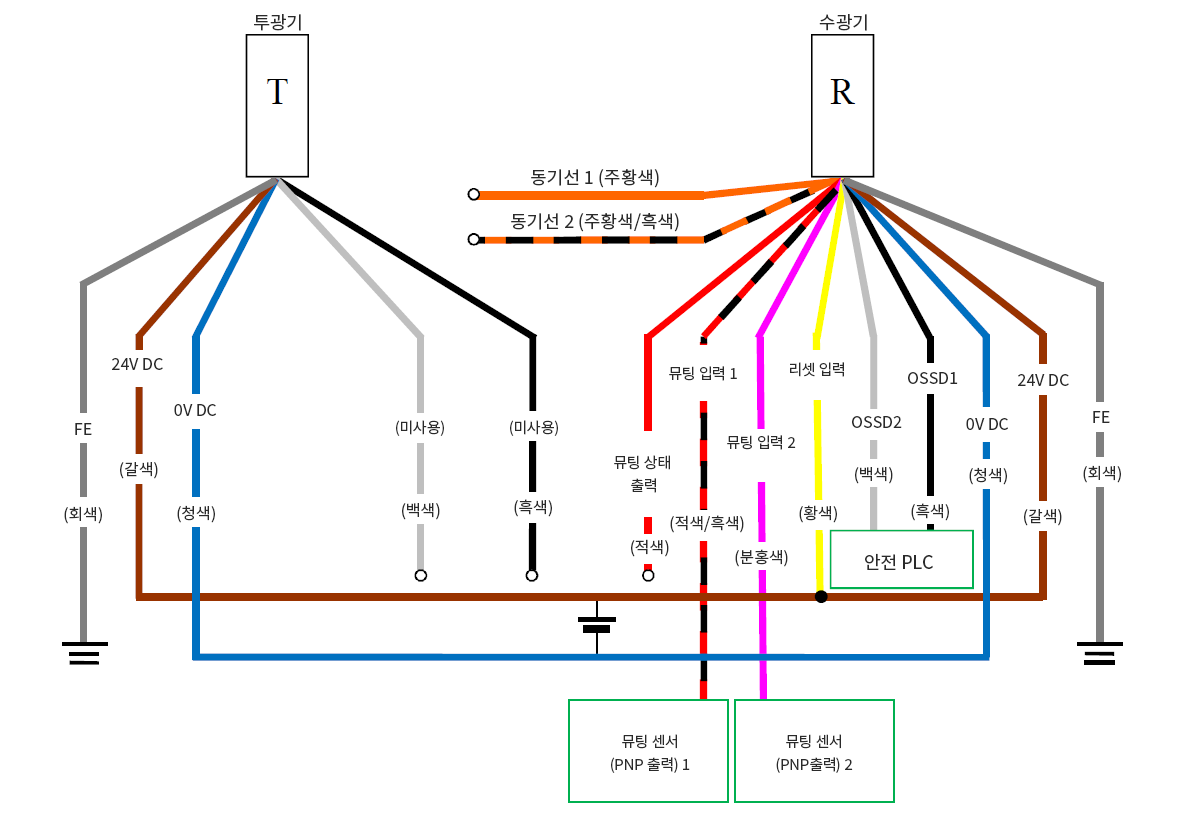

![투광기(T) - 회색(FE), 갈색(24 VDC), 청색(0 VDC), 백색(미사용), 흑색(미사용) | 수광기(R) - 주황색(동기선 1), 주황색/흑색(동기선 2), 적색(뮤팅 상태 출력), 적색/흑색(뮤팅 입력 1), 분홍색(뮤팅 입력 2), 황색(리셋 입력), 백색(OSSD2), 흑색(OSSD1), 청색(0 VDC), 갈색(24 VDC), 회색(FE) | 안전 PLC - 백색(OSSD2), 흑색(OSSD1) | 황색(리셋 입력) - 갈색(24 VDC) | 뮤팅 센서(PNP 출력 1) - 적색/흑색(뮤팅 입력 1) | 뮤팅 센서(PNP 출력 2) - 분홍색(뮤팅 입력 2)](/Images/gl-r_wiring_04-03_2093324.png)
- 사용하지 않는 선은 통합하지 말고 각각 절연 처리해 주십시오.
- 안전 PLC 대신 안전 컨트롤러 등의 안전 기기를 사용할 수 있습니다.
- 안전 PLC의 0 V를 GL-R의 0 V와 연결해 주십시오.
EDM | 사용하지 않음 |
---|---|
스타트/리스타트 인터록 | 자동 |
뮤팅 | 사용 |
투광기 케이블 | 사용하지 않음 | 사용하지 않음 |
---|---|---|
수광기 케이블 | 11심 | 예) GL-RP5PM |

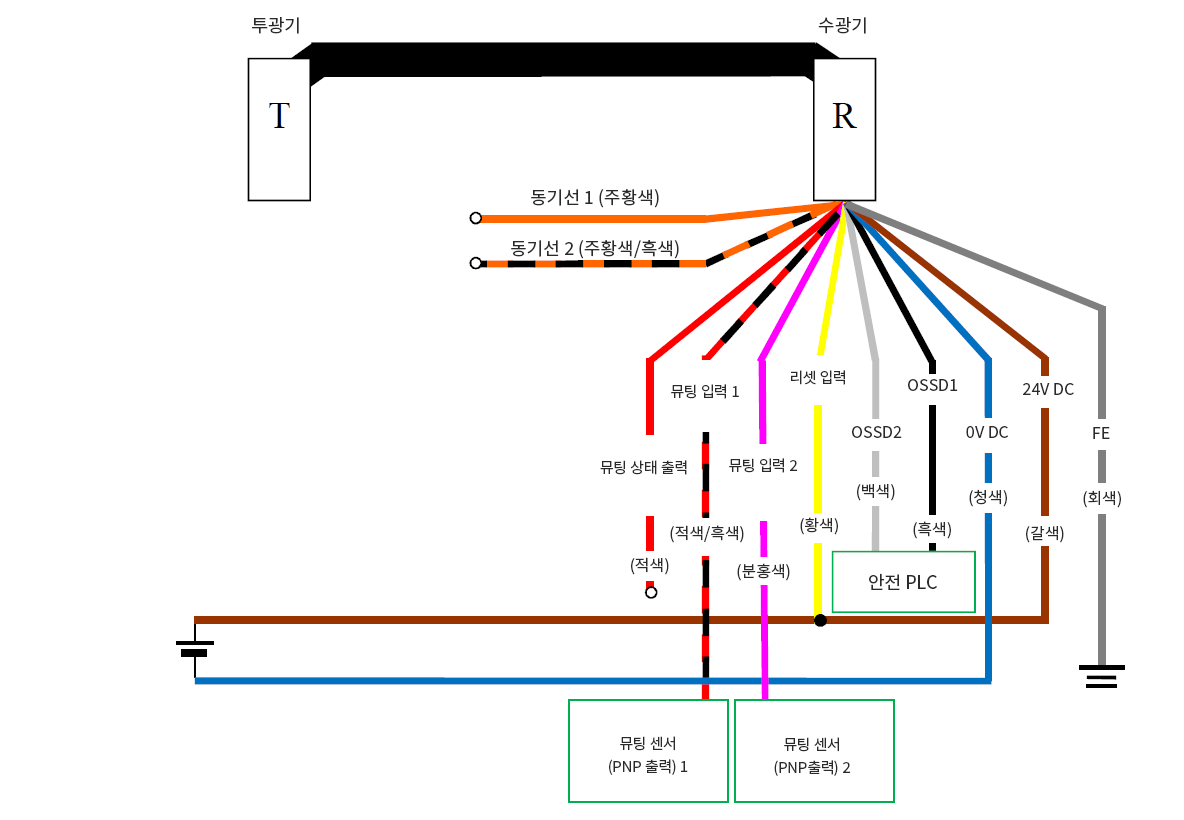

![투광기(T) - 수광기(R) - 주황색(동기선 1), 주황색/흑색(동기선 2), 적색(뮤팅 상태 출력), 적색/흑색(뮤팅 입력 1), 분홍색(뮤팅 입력 2), 황색(리셋 입력), 백색(OSSD2), 흑색(OSSD1), 청색(0 VDC), 갈색(24 VDC), 회색(FE) | 안전 PLC - 백색(OSSD2), 흑색(OSSD1) | 황색(리셋 입력) - 갈색(24 VDC) | 뮤팅 센서(PNP 출력 1) - 적색/흑색(뮤팅 입력 1) | 뮤팅 센서(PNP 출력 2) - 분홍색(뮤팅 입력 2)](/Images/gl-r_wiring_04-04_2093325.png)
- 사용하지 않는 선은 통합하지 말고 각각 절연 처리해 주십시오.
- 안전 PLC 대신 안전 컨트롤러 등의 안전 기기를 사용할 수 있습니다.
- 안전 PLC의 0 V를 GL-R의 0 V와 연결해 주십시오.
EDM | 사용하지 않음 |
---|---|
스타트/리스타트 인터록 | 자동 |
뮤팅 | 사용 |

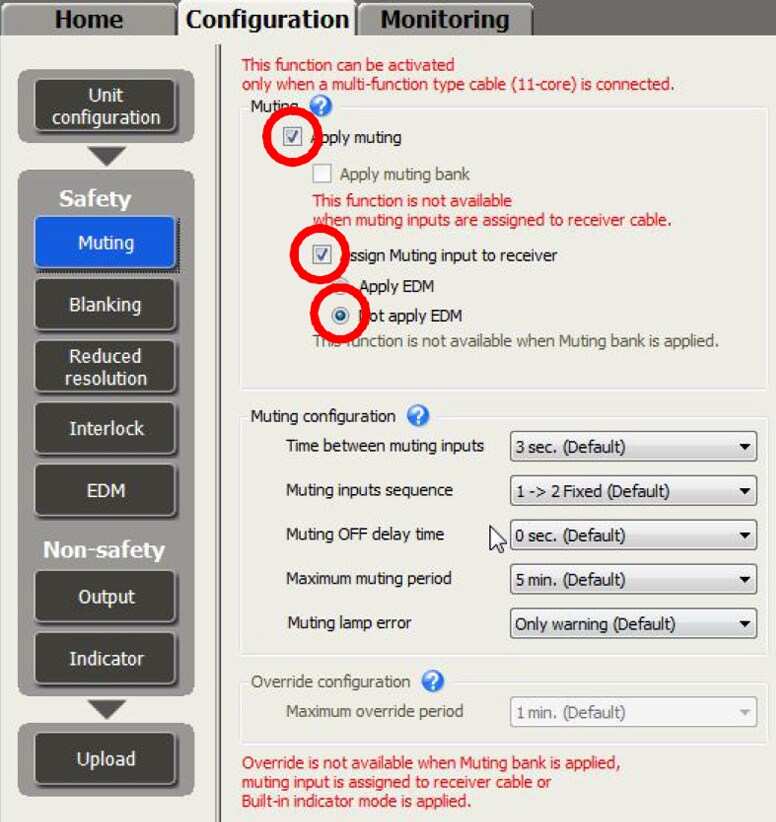

뮤팅
![](/Images/gl-r_wiring_04-05_2093326.png)

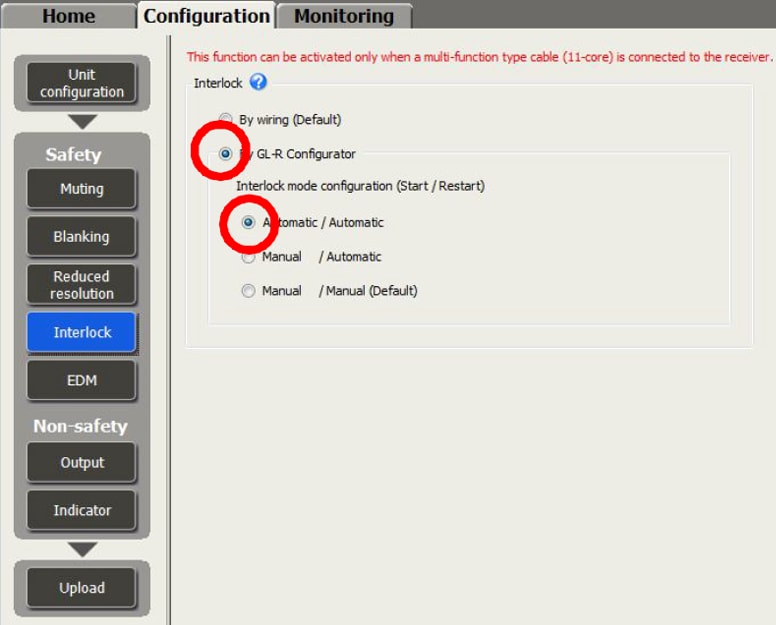

스타트/리스타트 인터록
![](/Images/gl-r_wiring_04-06_2093327.png)
EDM
![](/Images/gl-r_wiring_04-07_2093328.png)
