GL-R 배선도 내비게이션

GL-R 배선 예 20

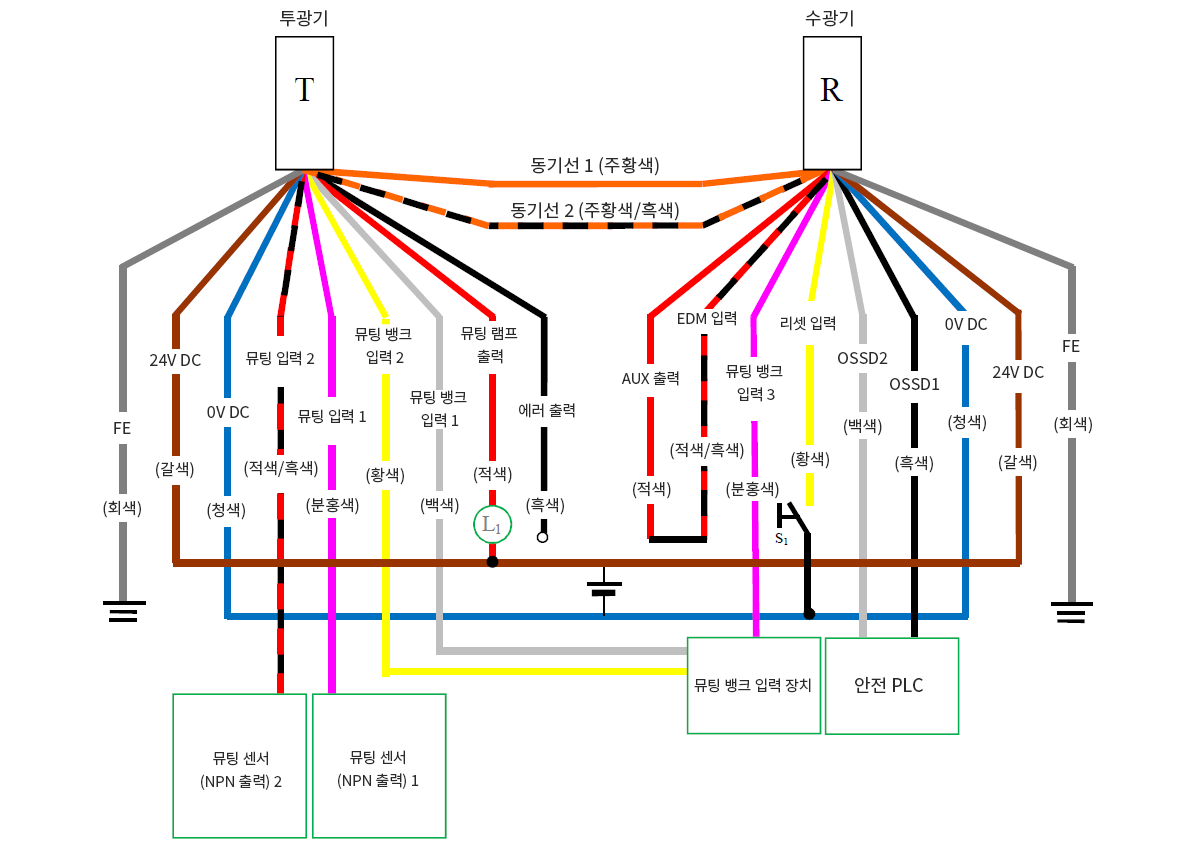

NPN 배선 시스템: 유선 동기(투광기 11심, 수광기 11심)

소프트웨어 설정이 필요합니다.

EDM 사용하지 않음
스타트/리스타트 인터록 수동
뮤팅 사용
뮤팅 뱅크 사용
투광기 케이블 11심 예) GL-RP5NM
수광기 케이블 11심 예) GL-RP5NM
투광기(T) - 회색(FE), 갈색(24 VDC), 청색(0 VDC), 적색/흑색(뮤팅 입력 2), 분홍색(뮤팅 입력 1), 황색(뮤팅 뱅크 입력 2), 백색(뮤팅 뱅크 입력 1), 적색(뮤팅 램프 출력), 흑색(에러 출력), 주황색/흑색(동기선 2), 주황색(동기선 1) | 수광기(R) - 주황색(동기선 1), 주황색/흑색(동기선 2), 적색(AUX 출력) - 적색/흑색(EDM 입력), 분홍색(뮤팅 뱅크 입력 3), 황색(리셋 입력), 백색(OSSD2), 흑색(OSSD1), 청색(0 VDC), 갈색(24 VDC), 회색(FE) | 황색(리셋 입력) - S1 - 청색(0 VDC) | 뮤팅 센서(NPN 출력 1) - 분홍색(뮤팅 입력 1) | 뮤팅 센서(NPN 출력 2) - 적색/흑색(뮤팅 입력 2) | 뮤팅 뱅크 입력 장치 - 백색(뮤팅 뱅크 입력 1), 황색(뮤팅 뱅크 입력 2), 분홍색(뮤팅 뱅크 입력 3) | L1 - 적색(뮤팅 램프 출력) | 적색(뮤팅 램프 출력) - 갈색(24 VDC) | 안전 PLC - 백색(OSSD2), 흑색(OSSD1)
  • 사용하지 않는 선은 통합하지 말고 각각 절연 처리해 주십시오.
  • 안전 PLC 대신 안전 컨트롤러 등의 안전 기기를 사용할 수 있습니다.
  • 안전 PLC의 0 V를 GL-R의 0 V와 연결해 주십시오.

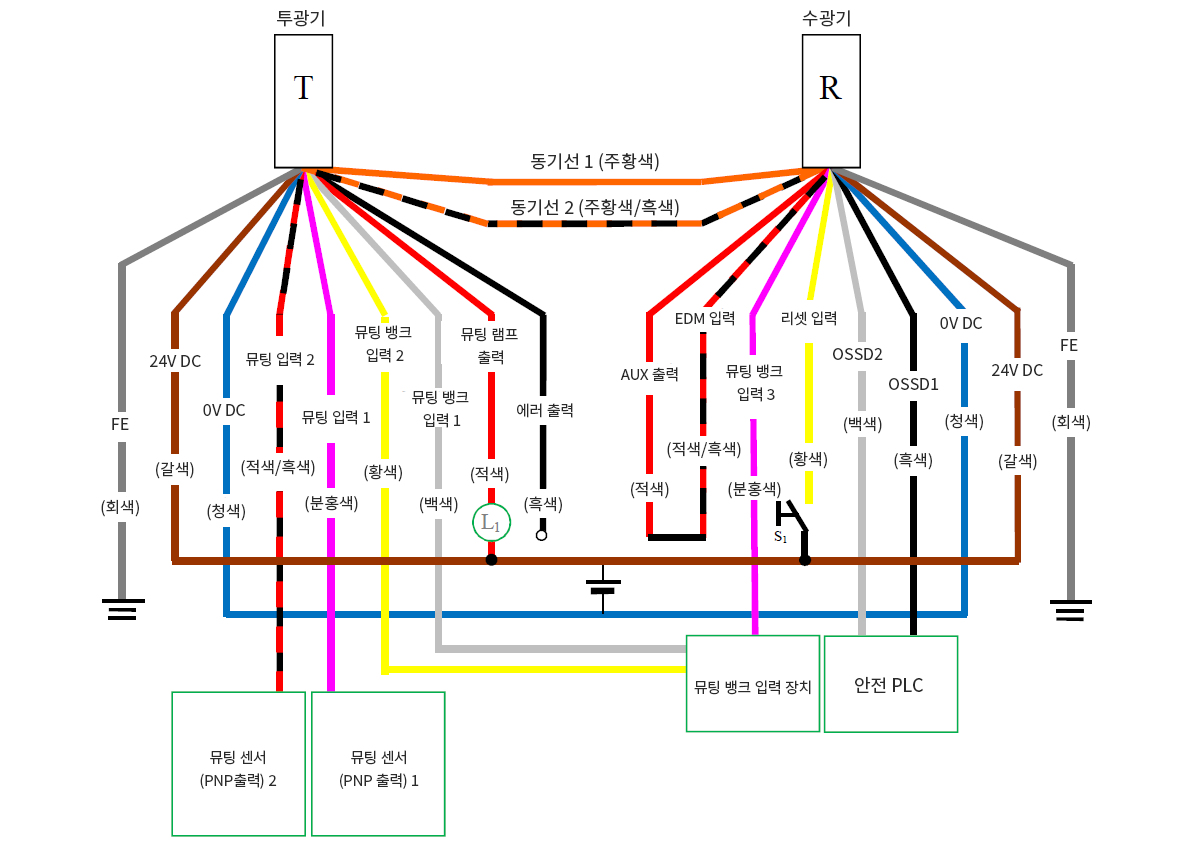

PNP 배선 시스템: 유선 동기(투광기 11심, 수광기 11심)

소프트웨어 설정이 필요합니다.

EDM 사용하지 않음
스타트/리스타트 인터록 수동
뮤팅 사용
뮤팅 뱅크 사용
투광기 케이블 11심 예) GL-RP5PM
수광기 케이블 11심 예) GL-RP5PM
투광기(T) - 회색(FE), 갈색(24 VDC), 청색(0 VDC), 적색/흑색(뮤팅 입력 2), 분홍색(뮤팅 입력 1), 황색(뮤팅 뱅크 입력 2), 백색(뮤팅 뱅크 입력 1), 적색(뮤팅 램프 출력), 흑색(에러 출력), 주황색/흑색(동기선 2), 주황색(동기선 1) | 수광기(R) - 주황색(동기선 1), 주황색/흑색(동기선 2), 적색(AUX 출력) - 적색/흑색(EDM 입력), 분홍색(뮤팅 뱅크 입력 3), 황색(리셋 입력), 백색(OSSD2), 흑색(OSSD1), 청색(0 VDC), 갈색(24 VDC), 회색(FE) | 황색(리셋 입력) - S1 - 갈색(24 VDC) | 뮤팅 센서(PNP 출력 1) - 분홍색(뮤팅 입력 1) | 뮤팅 센서(PNP 출력 2) - 적색/흑색(뮤팅 입력 2) | 뮤팅 뱅크 입력 장치 - 백색(뮤팅 뱅크 입력 1), 황색(뮤팅 뱅크 입력 2), 분홍색(뮤팅 뱅크 입력 3) | L1 - 적색(뮤팅 램프 출력) | 적색(뮤팅 램프 출력) - 갈색(24 VDC) | 안전 PLC - 백색(OSSD2), 흑색(OSSD1)
  • 사용하지 않는 선은 통합하지 말고 각각 절연 처리해 주십시오.
  • 안전 PLC 대신 안전 컨트롤러 등의 안전 기기를 사용할 수 있습니다.
  • 안전 PLC의 0 V를 GL-R의 0 V와 연결해 주십시오.

소프트웨어 설정 내용

소프트웨어 설정이 필요합니다.

EDM 사용하지 않음
스타트/리스타트 인터록 수동
뮤팅 사용
뮤팅 뱅크 사용

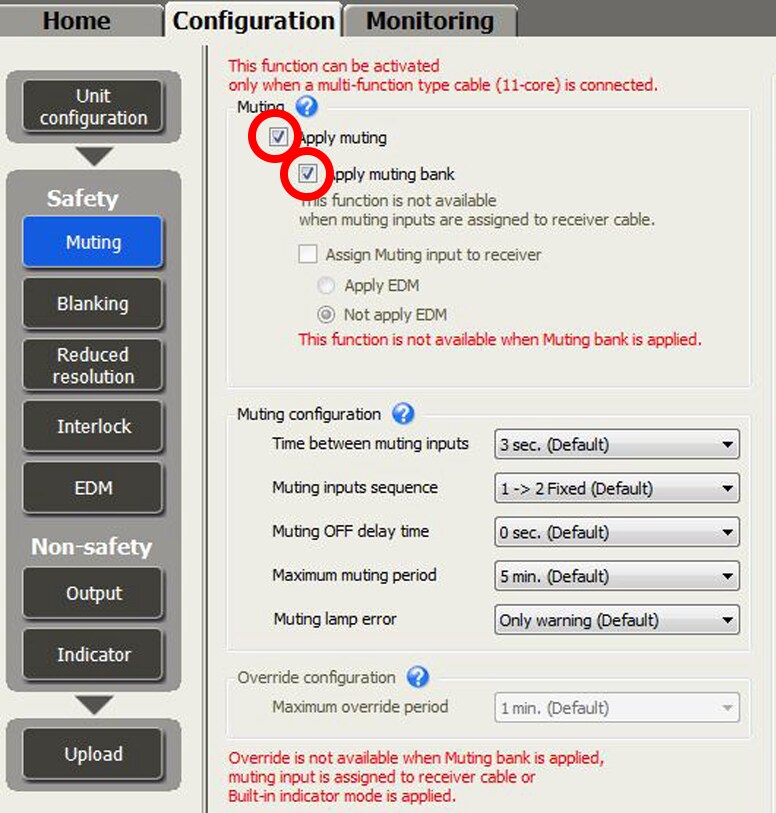

뮤팅

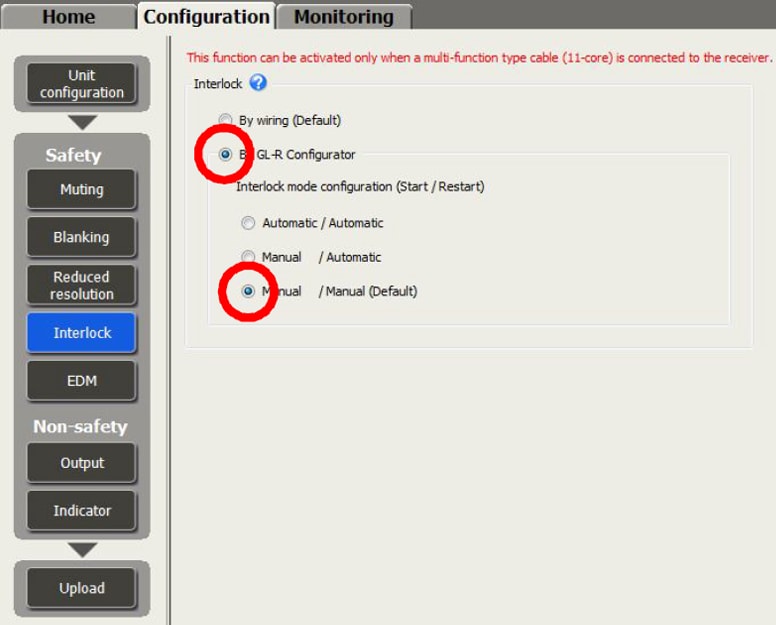

스타트/리스타트 인터록

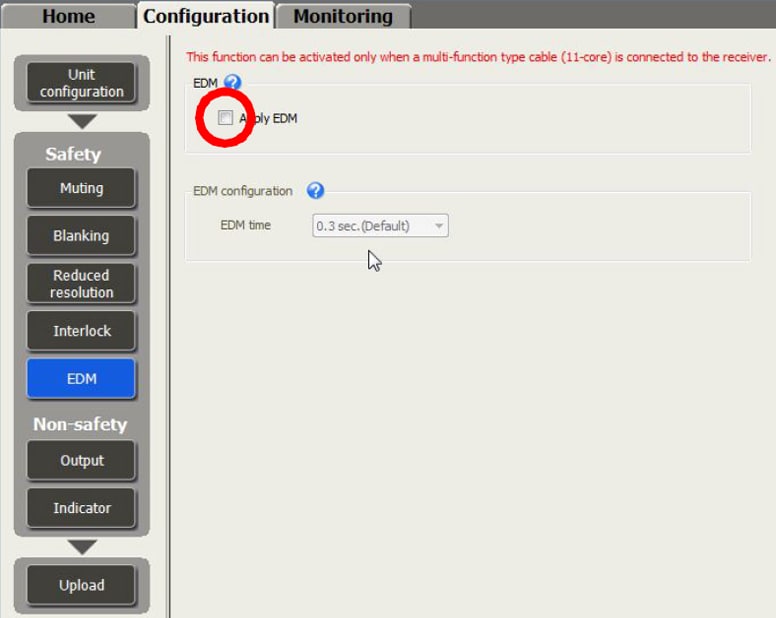

EDM
