GL-R 배선 예 22
EDM | 사용하지 않음 |
---|---|
스타트/리스타트 인터록 | 수동 |
투광기 케이블 | 7심 | 예) GL-RP5NS |
---|---|---|
수광기 케이블 | 11심 | 예) GL-RP5NM |

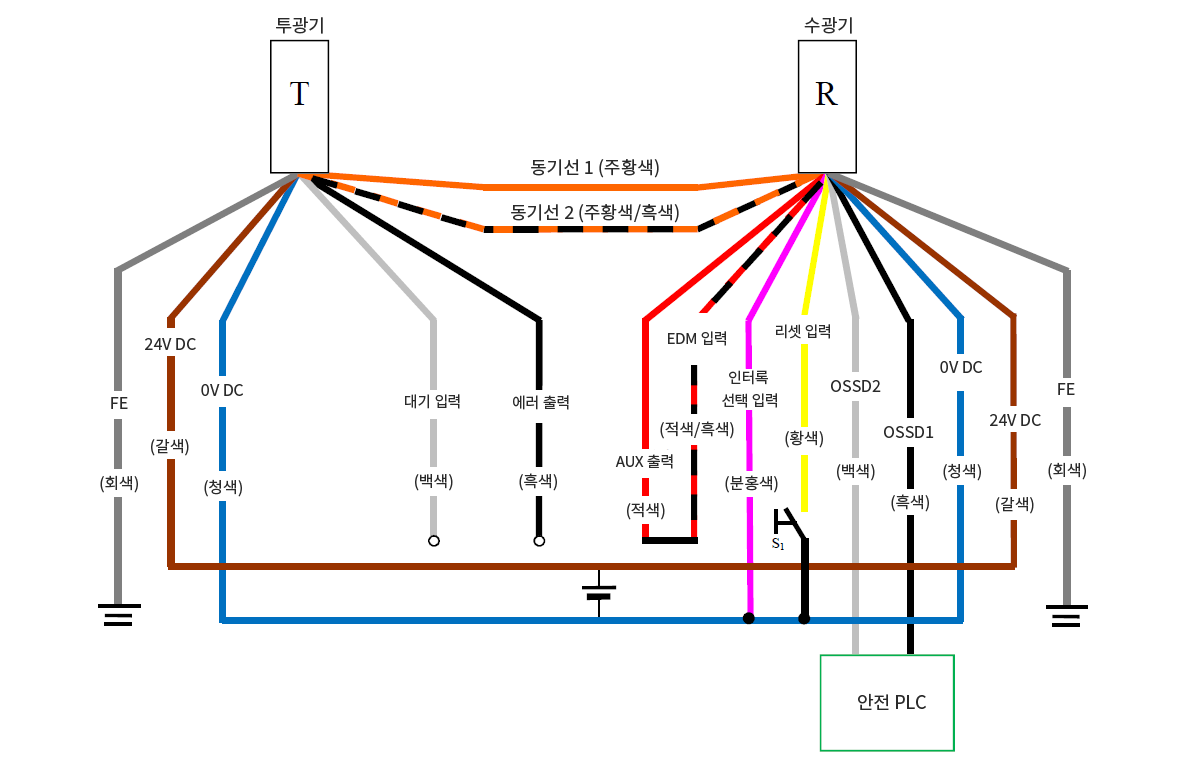

![투광기(T) - 회색(FE), 갈색(24 VDC), 청색(0 VDC), 백색(대기 입력), 흑색(에러 출력), 주황색/흑색(동기선 2), 주황색(동기선 1) | 수광기(R) - 주황색(동기선 1), 주황색/흑색(동기선 2), 적색(AUX 출력) - 적색/흑색(EDM 입력), 분홍색(인터록 선택 입력), 황색(리셋 입력), 백색(OSSD2), 흑색(OSSD1), 청색(0 VDC), 갈색(24 VDC), 회색(FE) | 황색(리셋 입력) - S1 - 청색(0 VDC) | 분홍색(인터록 선택 입력) - 청색(0 VDC) | 안전 PLC - 백색(OSSD2), 흑색(OSSD1)](/Images/gl-r_wiring_22-01_2093394.png)
- 사용하지 않는 선은 통합하지 말고 각각 절연 처리해 주십시오.
- 안전 PLC 대신 안전 컨트롤러 등의 안전 기기를 사용할 수 있습니다.
- 안전 PLC의 0 V를 GL-R의 0 V와 연결해 주십시오.
EDM | 사용하지 않음 |
---|---|
스타트/리스타트 인터록 | 수동 |
투광기 케이블 | 11심 | 예) GL-RP5NM |
---|---|---|
수광기 케이블 | 11심 | 예) GL-RP5NM |

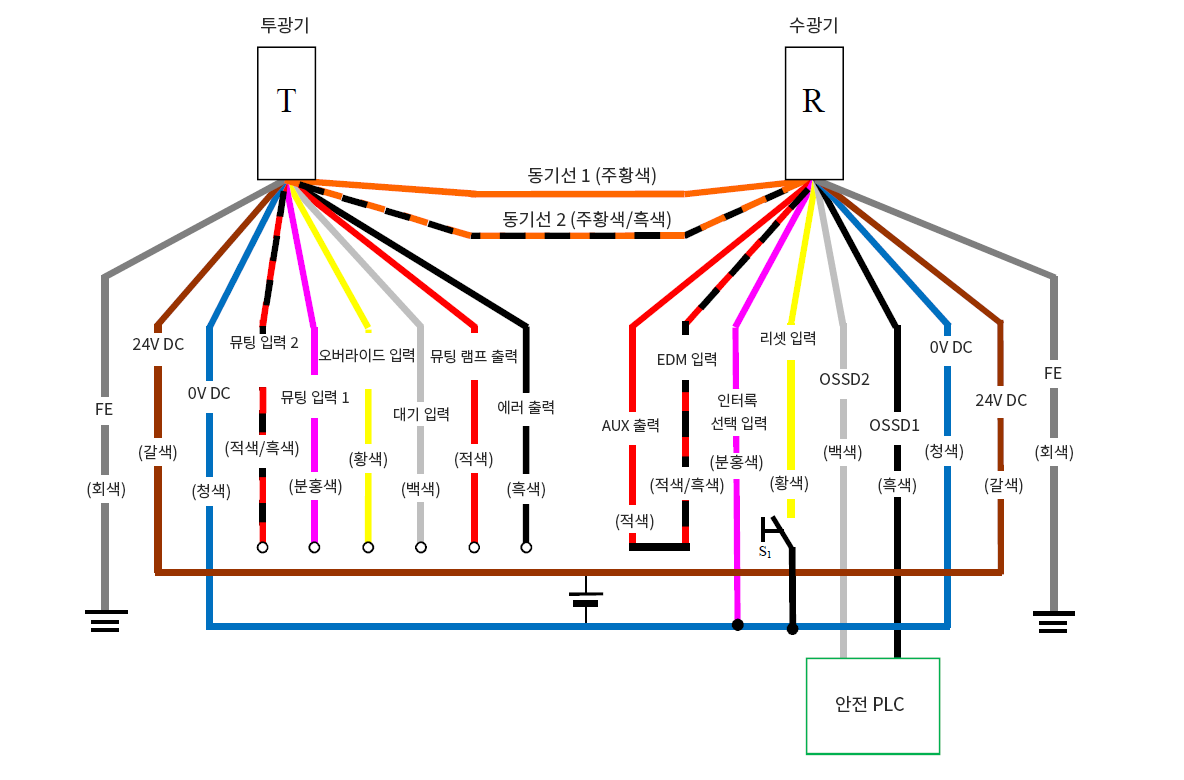

![투광기(T) - 회색(FE), 갈색(24 VDC), 청색(0 VDC), 적색/흑색(뮤팅 입력 2), 분홍색(뮤팅 입력 1), 황색(오버라이드 입력), 백색(대기 입력), 적색(뮤팅 램프 출력), 흑색(에러 출력), 주황색/흑색(동기선 2), 주황색(동기선 1) | 수광기(R) - 주황색(동기선 1), 주황색/흑색(동기선 2), 적색(AUX 출력) - 적색/흑색(EDM 입력), 분홍색(인터록 선택 입력), 황색(리셋 입력), 백색(OSSD2), 흑색(OSSD1), 청색(0 VDC), 갈색(24 VDC), 회색(FE) | 황색(리셋 입력) - S1 - 청색(0 VDC) | 분홍색(인터록 선택 입력) - 청색(0 VDC) | 안전 PLC - 백색(OSSD2), 흑색(OSSD1)](/Images/gl-r_wiring_22-02_2093395.png)
- 사용하지 않는 선은 통합하지 말고 각각 절연 처리해 주십시오.
- 안전 PLC 대신 안전 컨트롤러 등의 안전 기기를 사용할 수 있습니다.
- 안전 PLC의 0 V를 GL-R의 0 V와 연결해 주십시오.

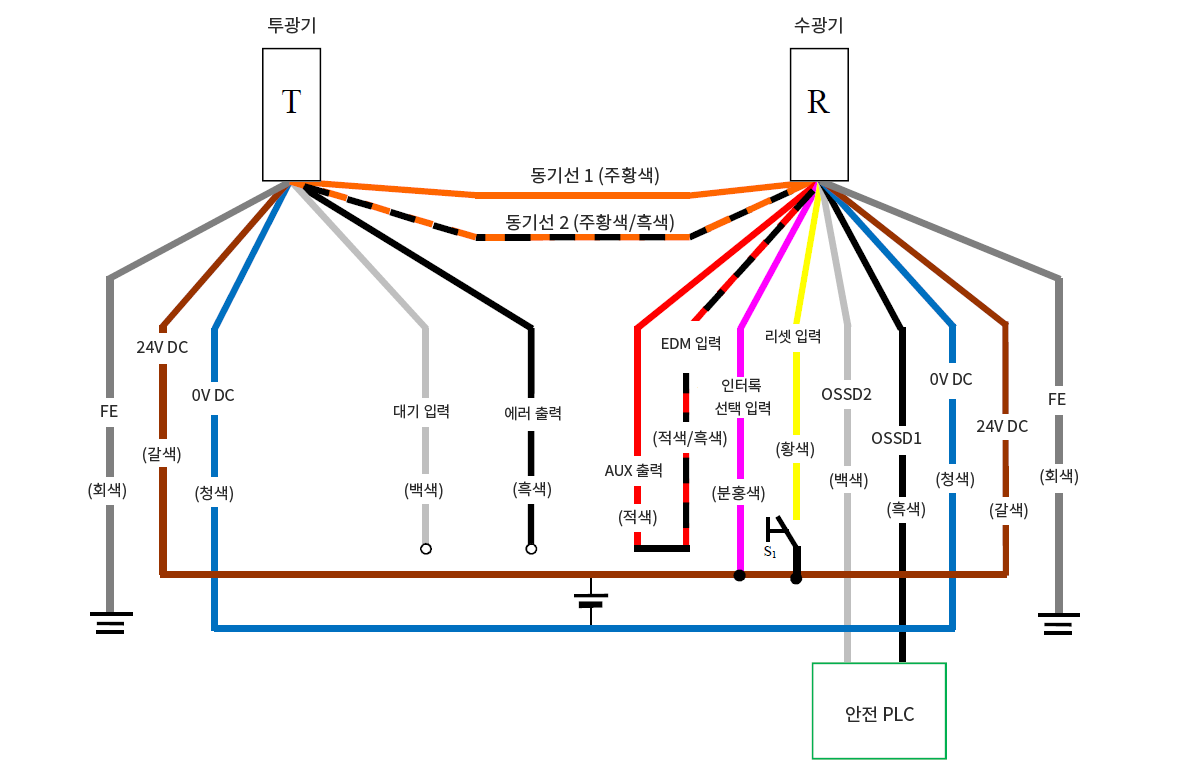

EDM | 사용하지 않음 |
---|---|
스타트/리스타트 인터록 | 수동 |
투광기 케이블 | 7심 | 예) GL-RP5PS |
---|---|---|
수광기 케이블 | 11심 | 예) GL-RP5PM |
![투광기(T) - 회색(FE), 갈색(24 VDC), 청색(0 VDC), 백색(대기 입력), 흑색(에러 출력), 주황색/흑색(동기선 2), 주황색(동기선 1) | 수광기(R) - 주황색(동기선 1), 주황색/흑색(동기선 2), 적색(AUX 출력) - 적색/흑색(EDM 입력), 분홍색(인터록 선택 입력), 황색(리셋 입력), 백색(OSSD2), 흑색(OSSD1), 청색(0 VDC), 갈색(24 VDC), 회색(FE) | 황색(리셋 입력) - S1 - 갈색(24 VDC) | 분홍색(인터록 선택 입력) - 갈색(24 VDC) | 안전 PLC - 백색(OSSD2), 흑색(OSSD1)](/Images/gl-r_wiring_22-03_2093396.png)
- 사용하지 않는 선은 통합하지 말고 각각 절연 처리해 주십시오.
- 안전 PLC 대신 안전 컨트롤러 등의 안전 기기를 사용할 수 있습니다.
- 안전 PLC의 0 V를 GL-R의 0 V와 연결해 주십시오.

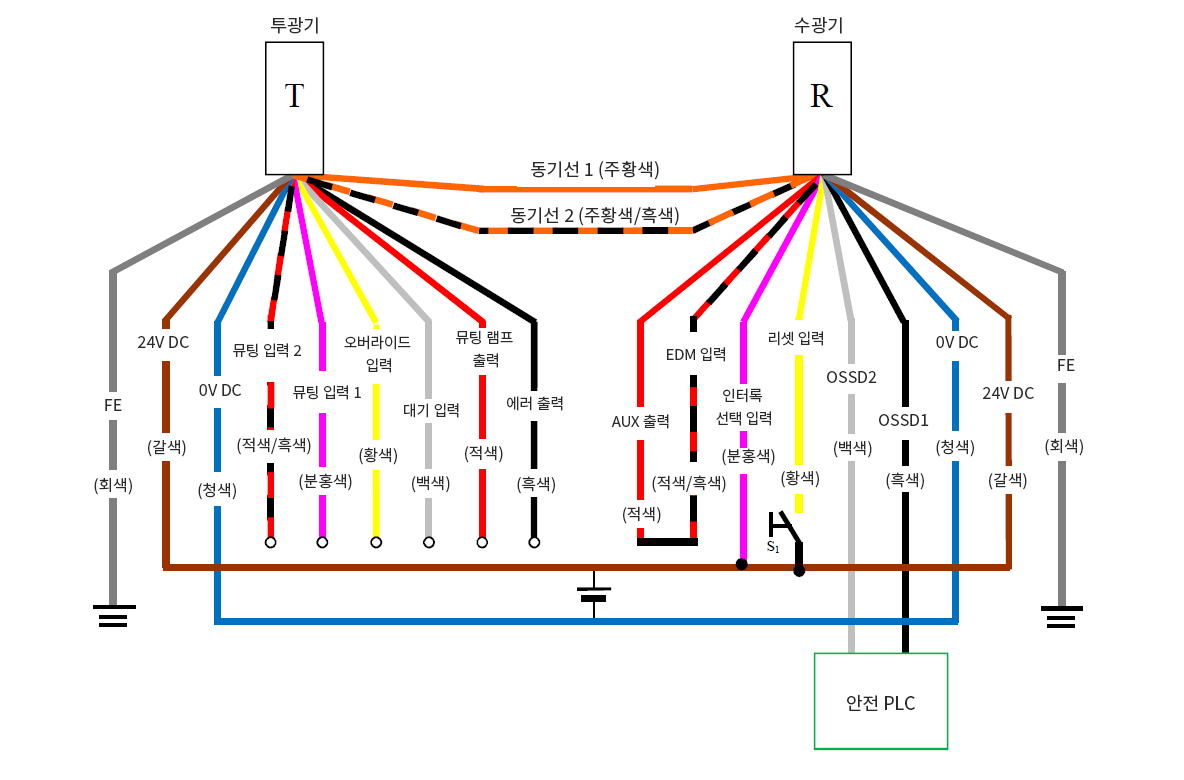

EDM | 사용하지 않음 |
---|---|
스타트/리스타트 인터록 | 수동 |
투광기 케이블 | 11심 | 예) GL-RP5PM |
---|---|---|
수광기 케이블 | 11심 | 예) GL-RP5PM |
![투광기(T) - 회색(FE), 갈색(24 VDC), 청색(0 VDC), 적색/흑색(뮤팅 입력 2), 분홍색(뮤팅 입력 1), 황색(오버라이드 입력), 백색(대기 입력), 적색(뮤팅 램프 출력), 흑색(에러 출력), 주황색/흑색(동기선 2), 주황색(동기선 1) | 수광기(R) - 주황색(동기선 1), 주황색/흑색(동기선 2), 적색(AUX 출력) - 적색/흑색(EDM 입력), 분홍색(인터록 선택 입력), 황색(리셋 입력), 백색(OSSD2), 흑색(OSSD1), 청색(0 VDC), 갈색(24 VDC), 회색(FE) | 황색(리셋 입력) - S1 - 갈색(24 VDC) | 분홍색(인터록 선택 입력) - 갈색(24 VDC) | 안전 PLC - 백색(OSSD2), 흑색(OSSD1)](/Images/gl-r_wiring_22-04_2093397.png)
- 사용하지 않는 선은 통합하지 말고 각각 절연 처리해 주십시오.
- 안전 PLC 대신 안전 컨트롤러 등의 안전 기기를 사용할 수 있습니다.
- 안전 PLC의 0 V를 GL-R의 0 V와 연결해 주십시오.
