GL-R 배선 예 26

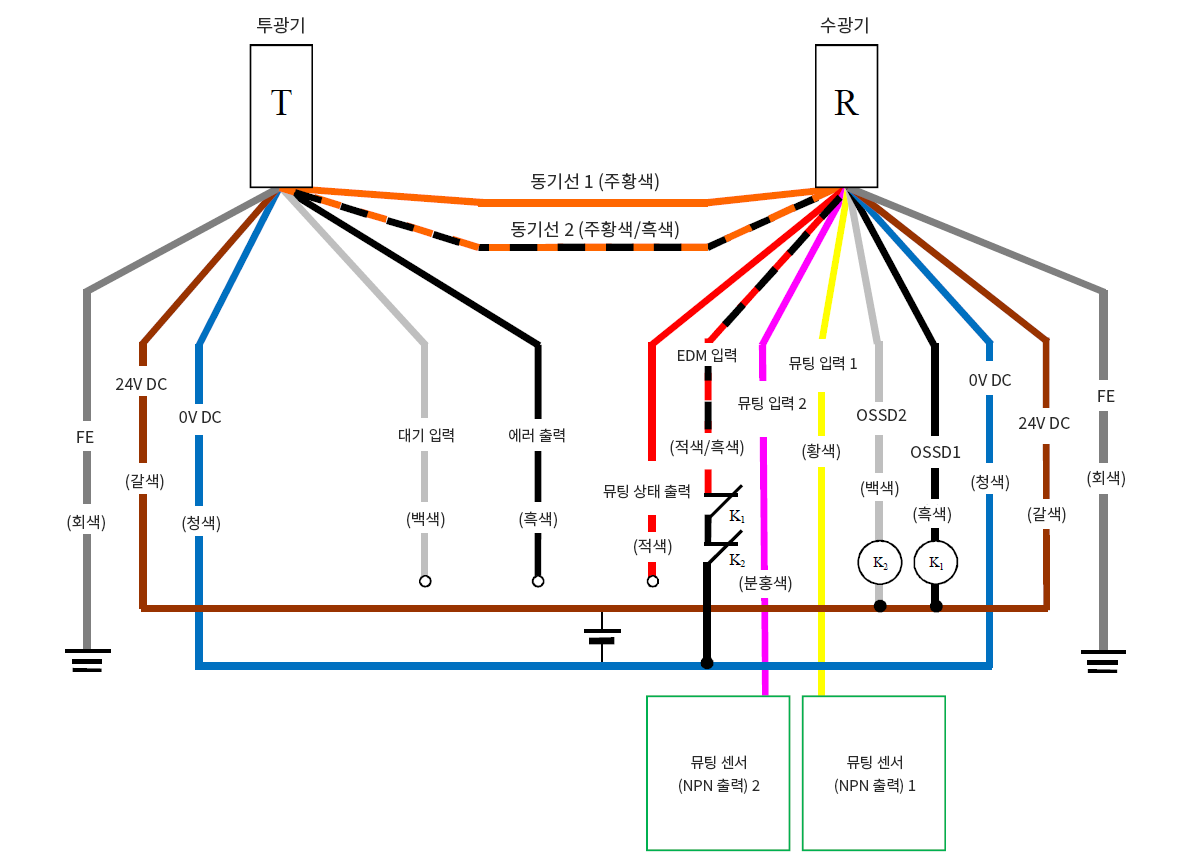

EDM | 사용 |
---|---|
스타트/리스타트 인터록 | 자동 |
뮤팅 | 사용 |
투광기 케이블 | 7심 | 예) GL-RP5NS |
---|---|---|
수광기 케이블 | 11심 | 예) GL-RP5NM |
![투광기(T) - 회색(FE), 갈색(24 VDC), 청색(0 VDC), 백색(대기 입력), 흑색(에러 출력), 주황색/흑색(동기선 2), 주황색(동기선 1) | 수광기(R) - 주황색(동기선 1), 주황색/흑색(동기선 2), 적색(뮤팅 상태 출력), 적색/흑색(EDM 입력), 분홍색(뮤팅 입력 2), 황색(뮤팅 입력 1), 백색(OSSD2), 흑색(OSSD1), 청색(0 VDC), 갈색(24 VDC), 회색(FE) | K1 - 흑색(OSSD1) | K2 - 백색(OSSD2) | 백색(OSSD2), 흑색(OSSD1) - 갈색(24 VDC) | 적색/흑색(EDM 입력) - K1 - K2 - 청색(0 VDC) | 뮤팅 센서(NPN 출력 1) - 황색(뮤팅 입력 1) | 뮤팅 센서(NPN 출력 2) - 분홍색(뮤팅 입력 2)](/Images/gl-r_wiring_26-01_2093408.png)
- 사용하지 않는 선은 통합하지 말고 각각 절연 처리해 주십시오.

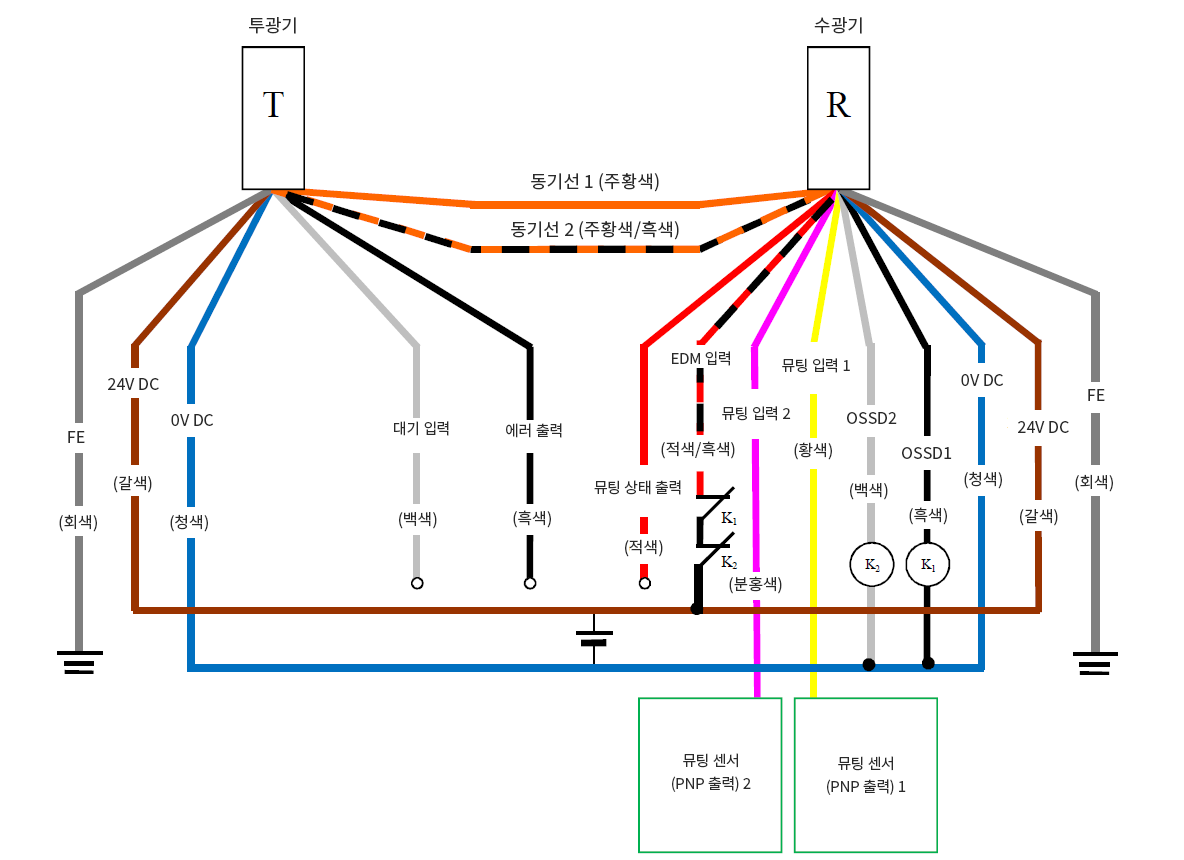

EDM | 사용 |
---|---|
스타트/리스타트 인터록 | 자동 |
뮤팅 | 사용 |
투광기 케이블 | 7심 | 예) GL-RP5PS |
---|---|---|
수광기 케이블 | 11심 | 예) GL-RP5PM |
![투광기(T) - 회색(FE), 갈색(24 VDC), 청색(0 VDC), 백색(대기 입력), 흑색(에러 출력), 주황색/흑색(동기선 2), 주황색(동기선 1) | 수광기(R) - 주황색(동기선 1), 주황색/흑색(동기선 2), 적색(뮤팅 상태 출력), 적색/흑색(EDM 입력), 분홍색(뮤팅 입력 2), 황색(뮤팅 입력 1), 백색(OSSD2), 흑색(OSSD1), 청색(0 VDC), 갈색(24 VDC), 회색(FE) | K1 - 흑색(OSSD1) | K2 - 백색(OSSD2) | 백색(OSSD2), 흑색(OSSD1) - 청색(0 VDC) | 적색/흑색(EDM 입력) - K1 - K2 - 갈색(24 VDC) | 뮤팅 센서(PNP 출력 1) - 황색(뮤팅 입력 1) | 뮤팅 센서(PNP 출력 2) - 분홍색(뮤팅 입력 2)](/Images/gl-r_wiring_26-02_2093409.png)
- 사용하지 않는 선은 통합하지 말고 각각 절연 처리해 주십시오.
EDM | 사용 |
---|---|
스타트/리스타트 인터록 | 자동 |
뮤팅 | 사용 |

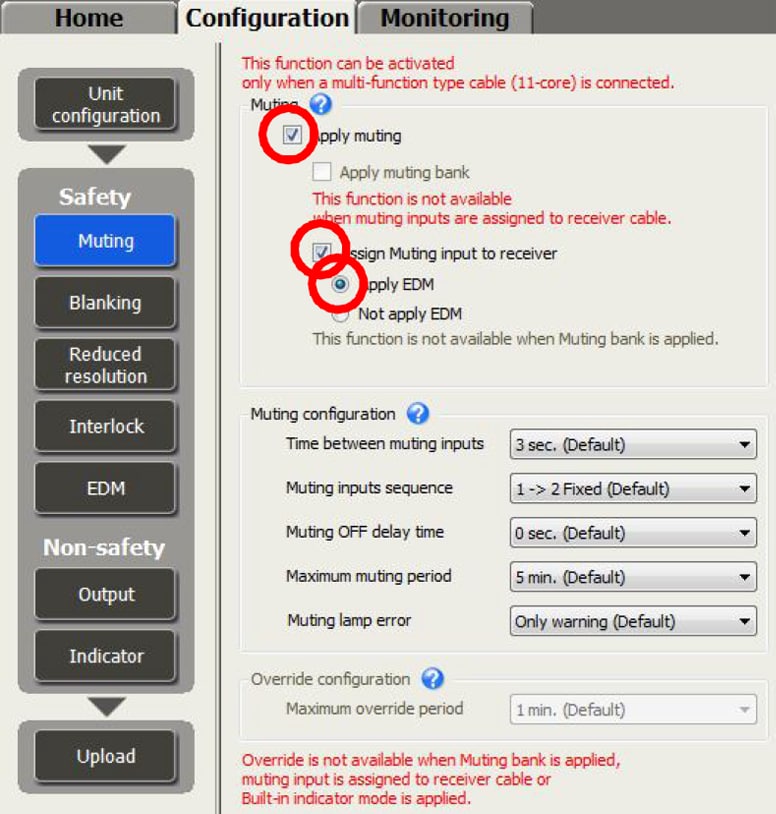

뮤팅
![](/Images/gl-r_wiring_26-03_2093410.png)

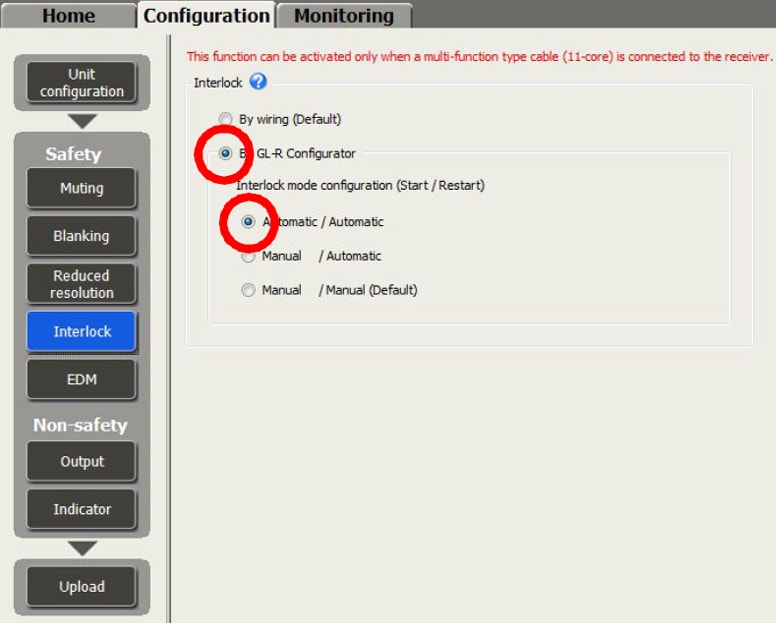

스타트/리스타트 인터록
![](/Images/gl-r_wiring_26-04_2093411.png)

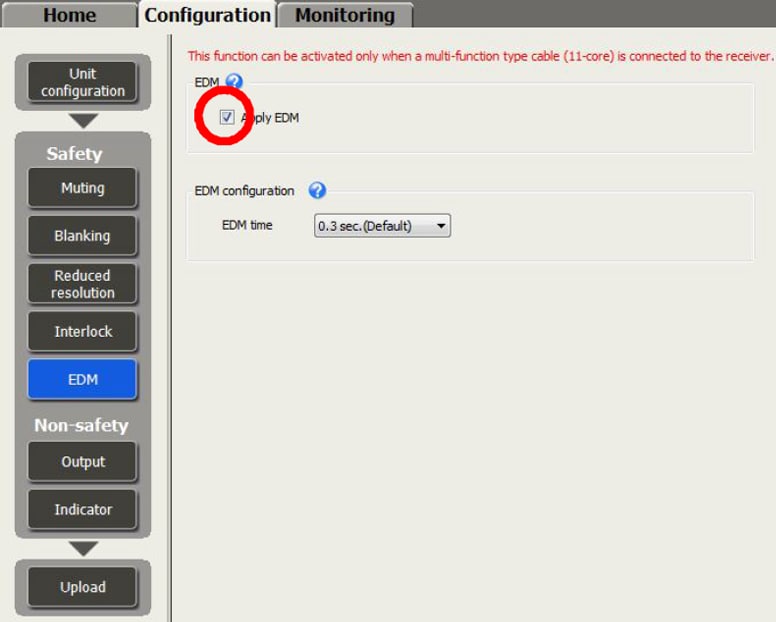

EDM
![](/Images/gl-r_wiring_26-05_2093412.png)
