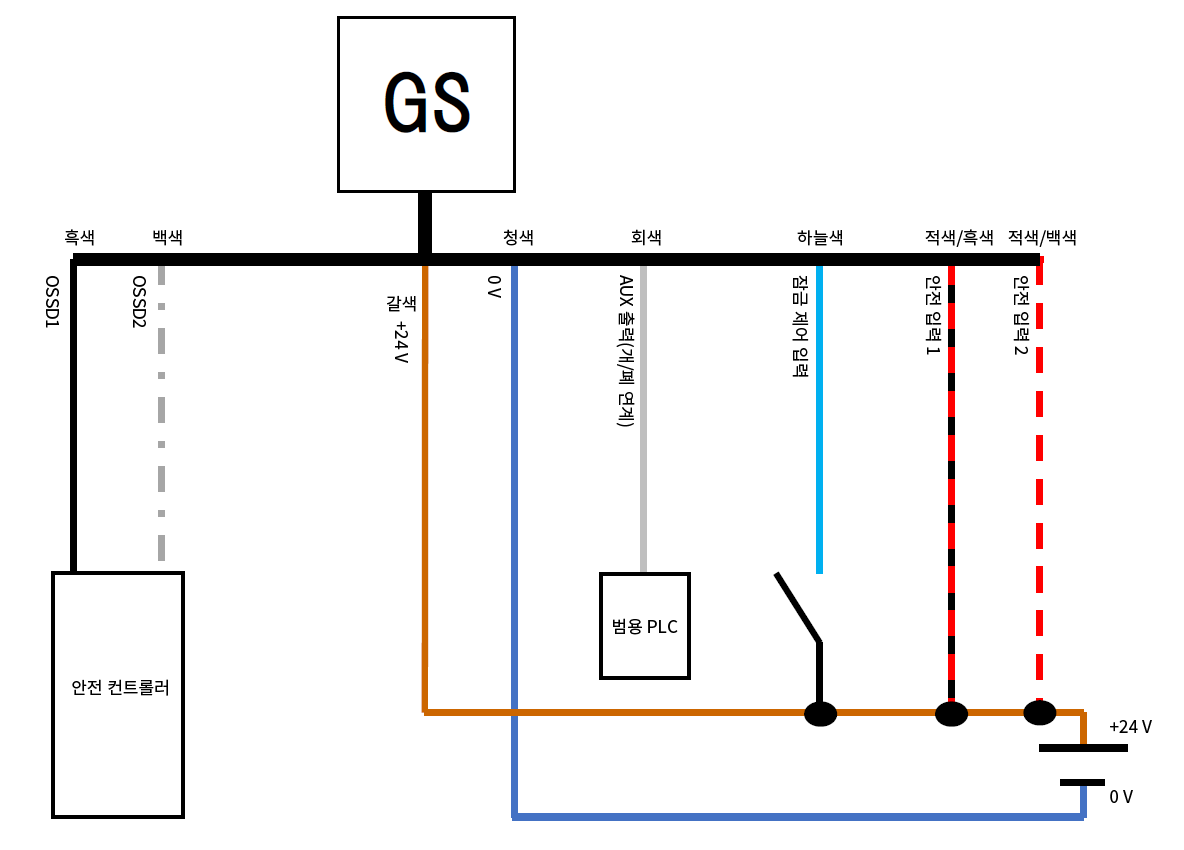

GS-M 배선 예 1

본체 모델: GS-M51P/GS-M91P/GS-ML51P
PNP

OSSD 동작 잠금장치 연계
인터록 기능 자동 타입에 한함
EDM 기능 사용 불가
대상 모델 본체
힌지 표준 GS-M51P
GS-M91P
슬라이드 표준 GS-ML51P
GS - 흑색, 백색, 갈색, 청색, 회색, 하늘색, 적색/흑색, 적색/백색 | 안전 컨트롤러 - 흑색, 백색 | 범용 PLC - 회색
필수 Pin 배선도 내 아이콘 기능
2 갈색 +24 V
7 청색 0 V
5 흑색 OSSD1
6 백색 OSSD2
8 적색/흑색 안전 입력 1
4 적색/백색 안전 입력 2
1 회색 AUX 출력(개/폐 연계)
3 하늘색 잠금 제어 입력
  • 필수에 체크되어 있는 배선은 OSSD를 정상적으로 ON/OFF 시키기 위해 필요한 배선입니다.
  • 사용하지 않는 선은 통합하지 말고 각각 단독으로 절연 처리해 주십시오.
