GS 배선 예 7

본체 모델: GS-73PC
PNP

OSSD 작동 유형 잠금장치 연계
인터록 기능 자동
EDM 기능 사용
대상 모델 본체 케이블
락 타입 GS-73PC GS-P12C5, 10, 20
연장 케이블은 없습니다.

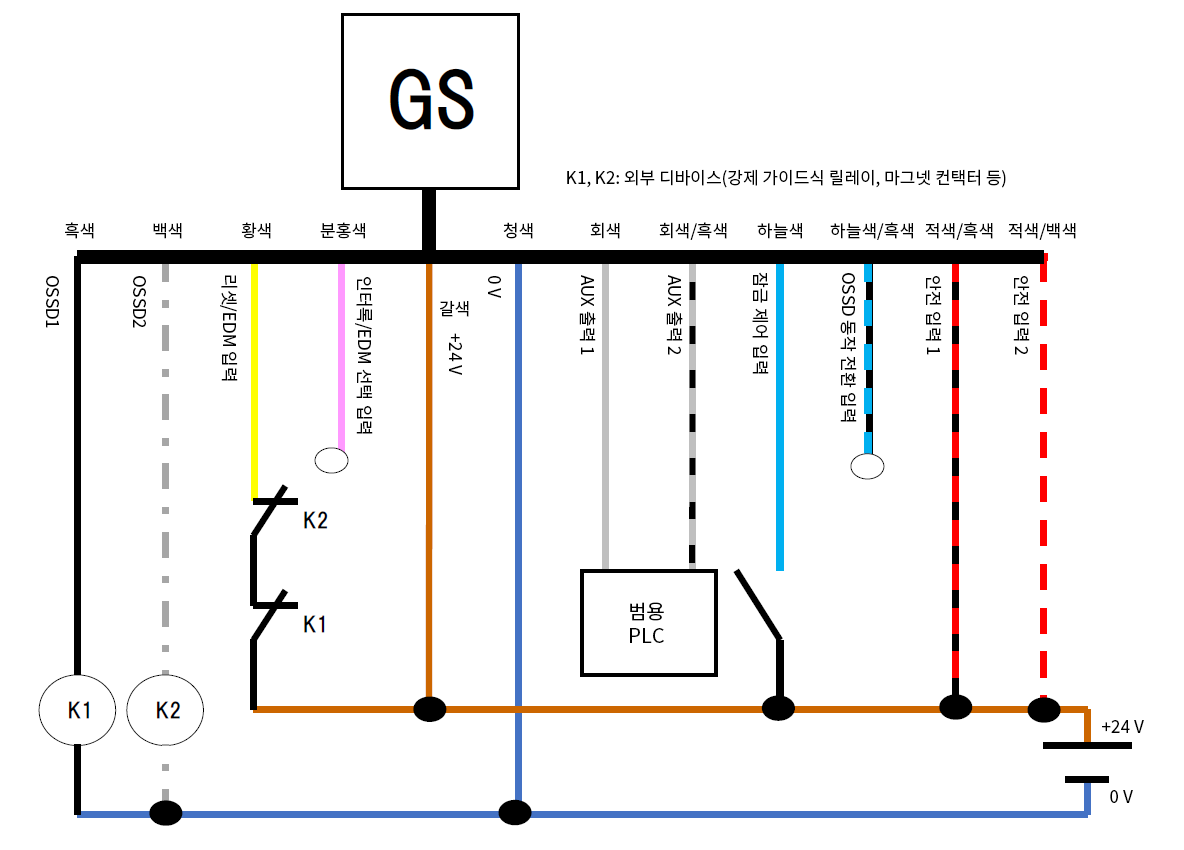

GS - 흑색, 백색, 황색, 분홍색, 갈색, 청색, 회색, 회색/흑색, 하늘색, 하늘색/흑색, 적색/흑색, 적색/백색 | 흑색 - K1 | 백색 - K2 | 황색 - K2 - K1 - 갈색 | 범용 PLC - 회색, 회색/흑색 | K1, K2: 외부 디바이스(강제 가이드식 릴레이, 마그넷 컨택터 등)
필수 Pin 배선도 내 아이콘 기능
1 갈색 +24 V
3 청색 0 V
4 흑색 OSSD1
7 백색 OSSD2
2 적색/흑색 안전 입력 1
6 적색/백색 안전 입력 2
5 회색 AUX 출력 1
9 회색/흑색 AUX 출력 2
10 하늘색 잠금 제어 입력
개방 12 하늘색/흑색 OSSD 작동 유형 전환 입력
11 황색 리셋/EDM 입력
개방 8 분홍색 인터록/EDM 선택 입력
  • 필수에 체크되어 있는 배선은 에러 없이 기기의 작동을 확인하기 위해 필요한 배선입니다.
  • 사용하지 않는 선은 통합하지 말고 각각 단독으로 절연 처리해 주십시오.
