본체 모델: GS-73PC
PNP
| OSSD 작동 유형 | 잠금장치 연계 |
|---|---|
| 인터록 기능 | 수동 |
| EDM 기능 | 사용 |
| 대상 모델 | 본체 | 케이블 |
|---|---|---|
| 락 타입 | GS-73PC | GS-P12C5, 10, 20 연장 케이블은 없습니다. |

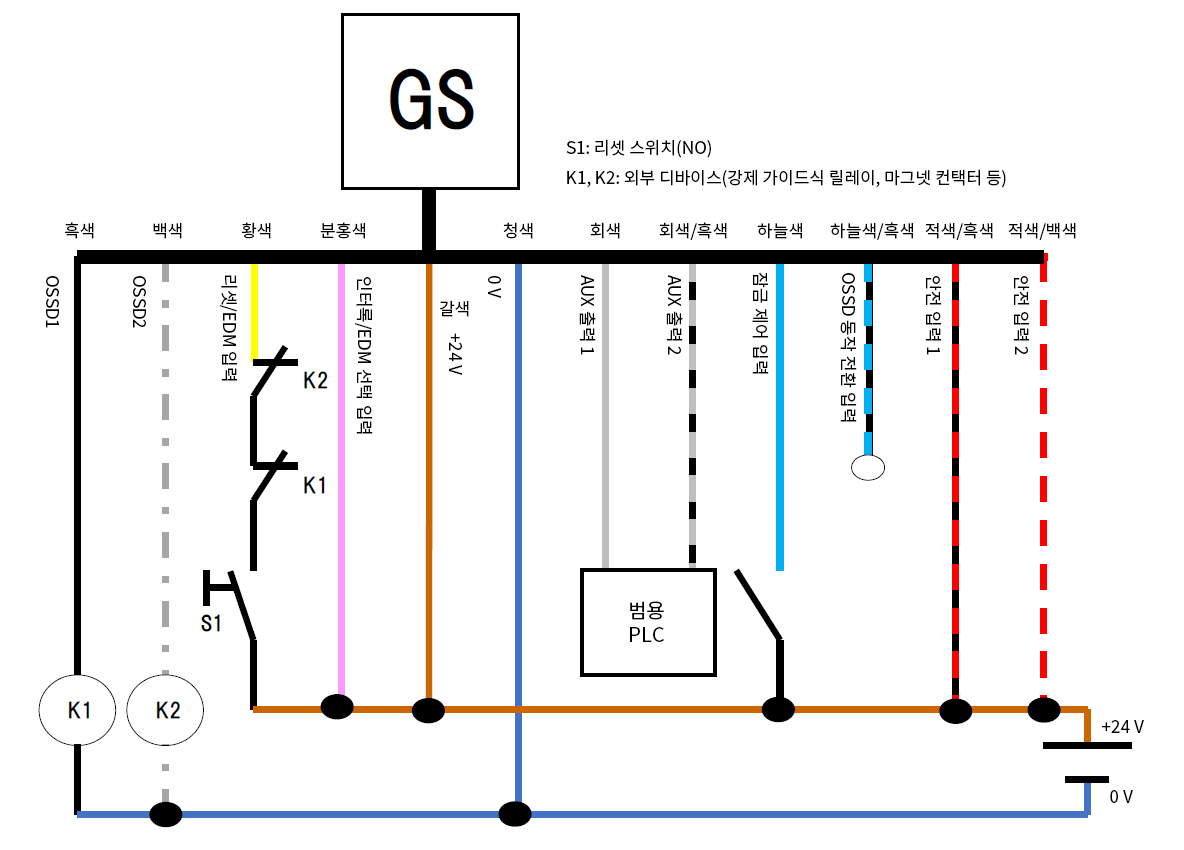

| 필수 | Pin | 색 | 배선도 내 아이콘 | 기능 |
|---|---|---|---|---|
| 1 | 갈색 |  |
+24 V | |
| 3 | 청색 |  |
0 V | |
| 4 | 흑색 |  |
OSSD1 | |
| 7 | 백색 |  |
OSSD2 | |
| 2 | 적색/흑색 |  |
안전 입력 1 | |
| 6 | 적색/백색 |  |
안전 입력 2 | |
| 5 | 회색 |  |
AUX 출력 1 | |
| 9 | 회색/흑색 |  |
AUX 출력 2 | |
| 10 | 하늘색 |  |
잠금 제어 입력 | |
| 개방 | 12 | 하늘색/흑색 |  |
OSSD 작동 유형 전환 입력 |
| 11 | 황색 |  |
리셋/EDM 입력 | |
| 8 | 분홍색 |  |
인터록/EDM 선택 입력 |
- 필수에 체크되어 있는 배선은 에러 없이 기기의 작동을 확인하기 위해 필요한 배선입니다.
- 사용하지 않는 선은 통합하지 말고 각각 단독으로 절연 처리해 주십시오.
