본체 모델: GS-51N5, 10/GS-71N5, 10
NPN
| OSSD 작동 유형 | 잠금장치 연계 타입에 한함 |
|---|---|
| 인터록 기능 | 자동 타입에 한함 |
| EDM 기능 | 사용 불가 |
| 대상 모델 | 본체 | 케이블 |
|---|---|---|
| 락 타입 | GS-51N5, 10 | 본체에서 인출 |
| GS-71N5, 10 | 본체에서 인출 |

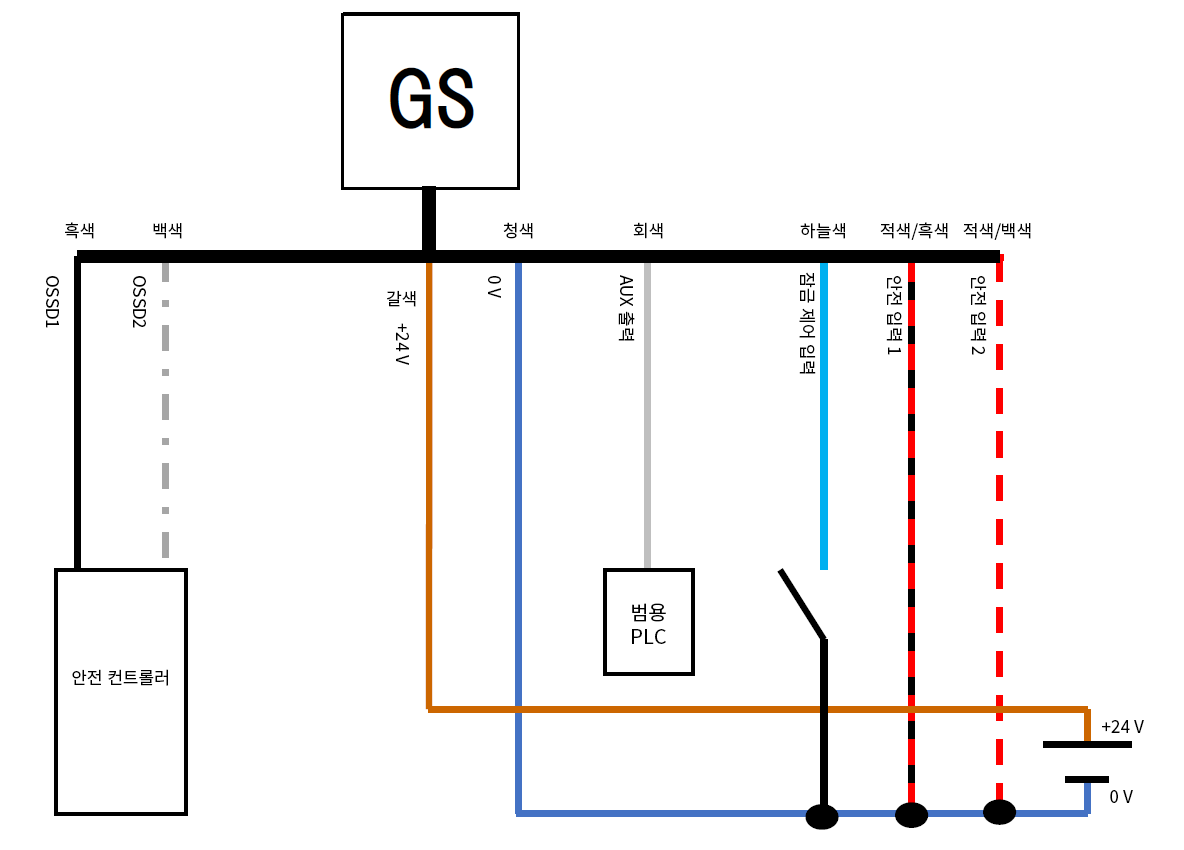

| 필수 | Pin | 색 | 배선도 내 아이콘 | 기능 |
|---|---|---|---|---|
| 2 | 갈색 |  |
+24 V | |
| 7 | 청색 |  |
0 V | |
| 5 | 흑색 |  |
OSSD1 | |
| 6 | 백색 |  |
OSSD2 | |
| 8 | 적색/흑색 |  |
안전 입력 1 | |
| 4 | 적색/백색 |  |
안전 입력 2 | |
| 1 | 회색 |  |
AUX 출력 | |
| 3 | 하늘색 |  |
잠금 제어 입력 |
- 필수에 체크되어 있는 배선은 에러 없이 기기의 작동을 확인하기 위해 필요한 배선입니다.
- 사용하지 않는 선은 통합하지 말고 각각 단독으로 절연 처리해 주십시오.
