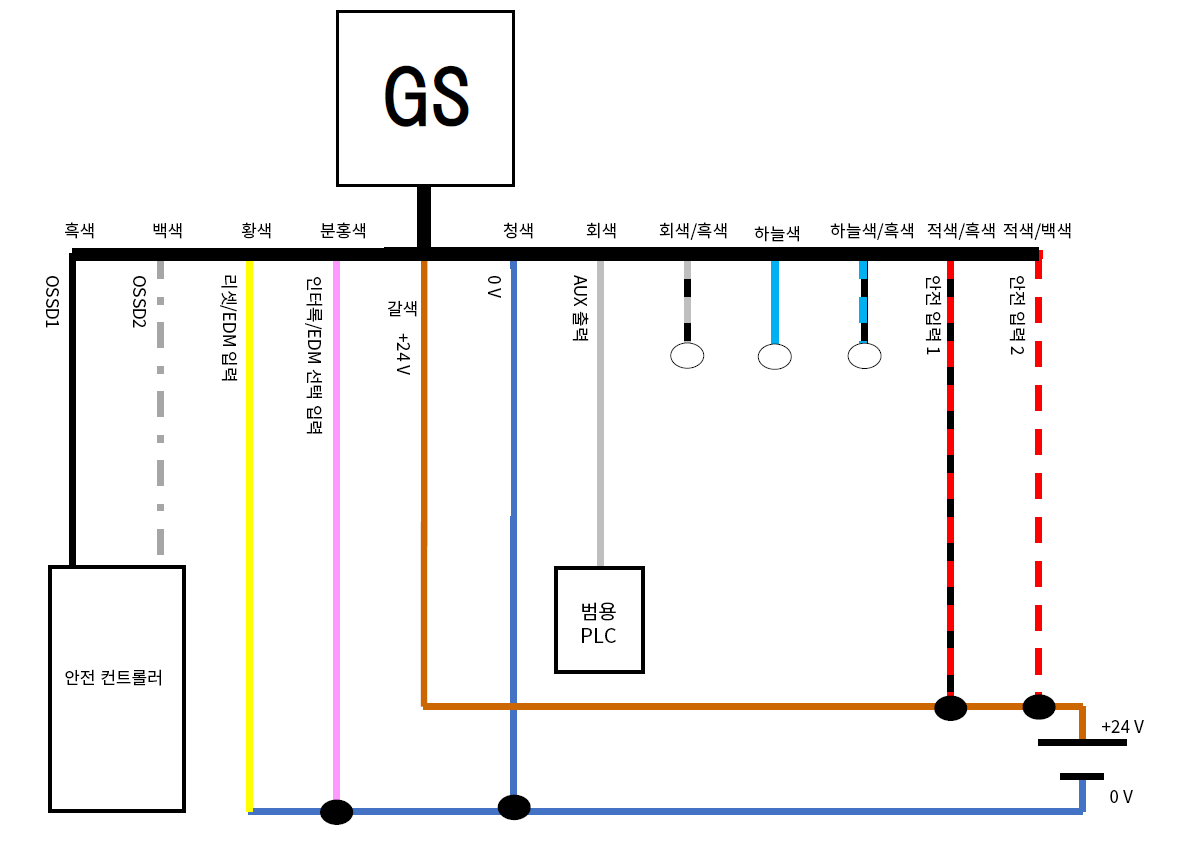

GS 배선 예 15

본체 모델: GS-13PC/GS-13P5
PNP

OSSD 작동 유형	개/폐 연계
인터록 기능	자동
EDM 기능	사용 안 함

대상 모델	본체	케이블
비접촉 타입	GS-13PC	GS-P12C5, 10, 20 연장 케이블은 없습니다.
	GS-13P5	본체에서 인출

필수	Pin	색	배선도 내 아이콘	기능
	1	갈색		+24 V
	3	청색		0 V
	4	흑색		OSSD1
	7	백색		OSSD2
	2	적색/흑색		안전 입력 1
	6	적색/백색		안전 입력 2
	5	회색		AUX 출력
	11	황색		리셋/EDM 입력
	8	분홍색		인터록/EDM 선택 입력
	9	회색/흑색		기능 없음 GS-13PC에 한함. 단, 사용 안 함.
	10	하늘색		기능 없음 GS-13PC에 한함. 단, 사용 안 함.
	12	하늘색/흑색		기능 없음 GS-13PC에 한함. 단, 사용 안 함.
