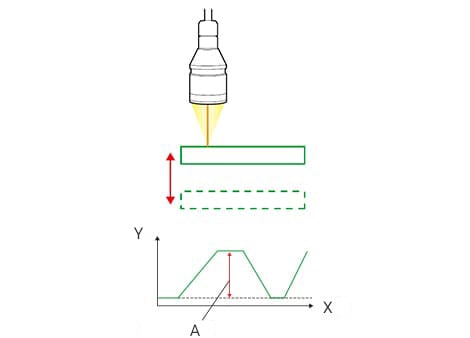

위에서 측정
측정 예: 카메라 모듈의 스트로크 측정
용도로 선택
스트로크
스트로크 측정기를 찾고 계시는 분께
측정기의 종류, 설치 환경 등 여러 요소를 바탕으로 스트로크를 측정하는 최적의 측정 방법을 선택하는 것이 중요합니다. 부적합한 기기를 선정하면 필요한 정도를 확보할 수 없거나 운용 공정 수가 늘어나기 때문에 적합한 기기의 선정은 필수입니다.
이 페이지는 스트로크 측정기를 찾고 계시는 분이 최적의 측정기를 손쉽게 선정하실 수 있도록 길잡이가 되어드립니다.
「스트로크」의 측정 방법
「스트로크」를 측정하는 최적의 방법을 측정기 제안과 함께 소개합니다.

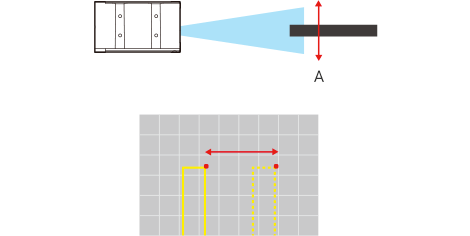

옆에서 반사형으로 측정
측정 예: 시트 프레임의 동작 측정
최적의 측정기반사형 2D 레이저 변위 센서
라인 레이저를 옆에서 조사하여 대상 물체 단면의 위치를 측정함으로써 스트로크 양을 측정합니다.
- A
- 스트로크 양
POINT
- 대상 물체의 면이 평평하지 않아도 측정할 수 있습니다.
- 동시에 좌우 움직임도 측정할 수 있습니다.
-
2차원 삼각 측정 방식
라인 레이저에 의한 다점 측정
세계 최고 속도 64000촬상/초 -
멀티 컬러 공초점 방식
직선성: ±0.09 µm
초소형 레이저 동축 변위 센서

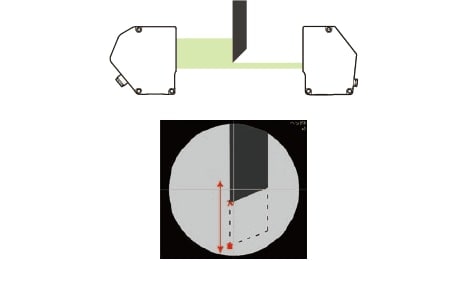

옆에서 투과형으로 측정
측정 예: 블레이드 날의 동작 측정
최적의 측정기투과형 2D 마이크로미터
2차원 투영 방식으로 취득한 화상을 통해 지정한 포인트의 위치를 구하고 스트로크 양을 측정합니다.
POINT
대상 물체가 좌우로 어긋나도 위치 보정 기능을 이용하여 올바른 스트로크 양을 측정할 수 있습니다.
-
더블 텔레센트릭 실루엣 방식
인라인에서 실루엣 내의 각종 측정·검사가 가능
정리
이 페이지에서는 카메라 모듈과 시트 프레임·블레이드 날의 스트로크(동작)를 측정하는 방법과 측정기의 구조 및 측정기를 선택할 때의 핵심과 주의점에 대해 설명했습니다.
정리하면 다음과 같습니다.
- 반사형 레이저 변위 센서는 스트로크(Z) 방향에서 측정 가능. 긴 스트로크도 고속·고정도로 측정 가능.
- 반사형 2D 레이저 변위 센서는 스트로크를 가로(X) 방향에서 측정 가능. 동시에 Z 뱡향의 스트로크도 측정 가능.
- 투과형 2D 마이크로미터는 위치 보정 기능을 이용하여 대상 물체의 위치가 어긋나도 측정 가능.
- 최적의 측정기 선정은 측정 방향과 위치 조정의 정도가 핵심.
측정하는 대상에 따라 그 방법이 다양합니다. 최적의 측정을 위해서는 이러한 특징을 알고, 측정기를 올바르게 선정하는 것이 매우 중요합니다.
이 페이지에서 소개한 내용 및 다른 페이지에 기재된 측정 지식과 사례에 대해 정리한 자료 「측정 방법을 알 수 있는 변위 센서/마이크로미터 서포트 가이드」는 아래에서 다운로드할 수 있습니다. 레이저 변위 센서의 라인업 카탈로그와 함께 확인해 보시기 바랍니다.
