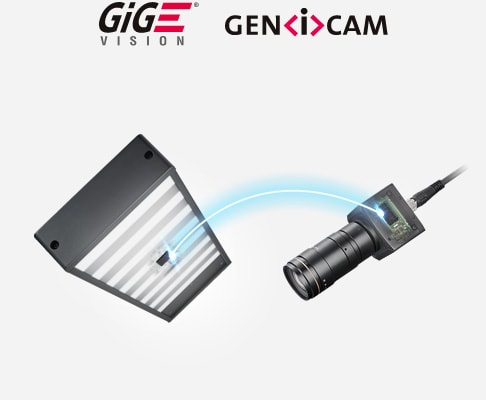

LumiTrax™ 정반사 모드 처리 원리
줄무늬 패턴이 다른 화상들을 연산
![](/Images/ss_vj_lumitrax_r_img_02_1856689.jpg)
![](/Images/ss_vj_lumitrax_r_img_03_1856690.jpg)
결함 부분이 추출된 화상이 생성된다.
각기 다른 연산 방법을 통해 여러 장의 화상을 생성
![](/Images/ss_vj_lumitrax_r_img_04_1856691.jpg)
1번의 촬상으로 생성되는 주요 화상의 종류
화상의 종류 | ![]() |
![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|---|
① 노멀 화상 | ② 정반사 화상 | ③ 확산 반사 화상 | ④ 광택비 화상 | ⑤ 형상 화상 | |
화상 생성 방법 | 촬상한 모든 화상의 평균 | 줄무늬 패턴 중 정반사 성분만 추출 | ①과 ②를 비교해 확산 반사 성분을 추출 | ②와 ③을 비교해 광택에 변화가 있는 부분을 추출 | 줄무늬 패턴의 굴곡을 통해 요철 등의 변화부를 추출 |
주요 용도 | 전체상의 파악이나 위치 보정원으로 사용 | 광택 표면의 선 흠집이나 마찰 흠집의 검사 등에 사용 | 이물질·오염 검사 등에 사용 | 표면의 그을음, 원주, 측면 등의 흠집 검사에 사용 | 흠집, 얕은 요철 등의 검사에 사용 |
애플리케이션

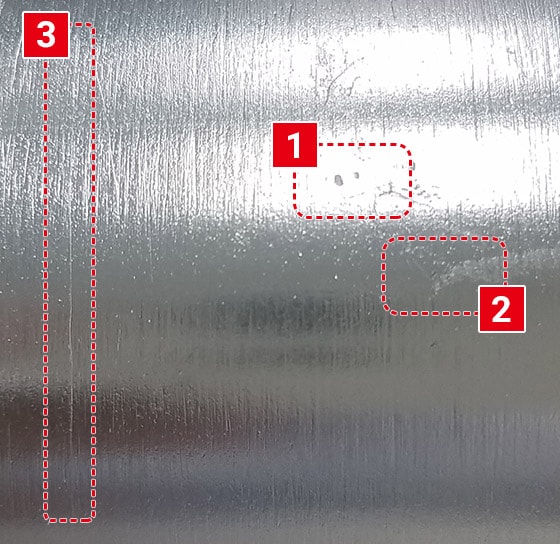

금속 원주 측면 검사(베어링 등)
![](/Images/ss_vj_lumitrax_r_img_10_1856697.jpg)
![](/Images/ss_vj_lumitrax_r_img_11_1856698.jpg)
![](/Images/ss_vj_lumitrax_r_img_12_1856699.jpg)
![](/Images/ss_vj_lumitrax_r_img_13_1856700.jpg)
