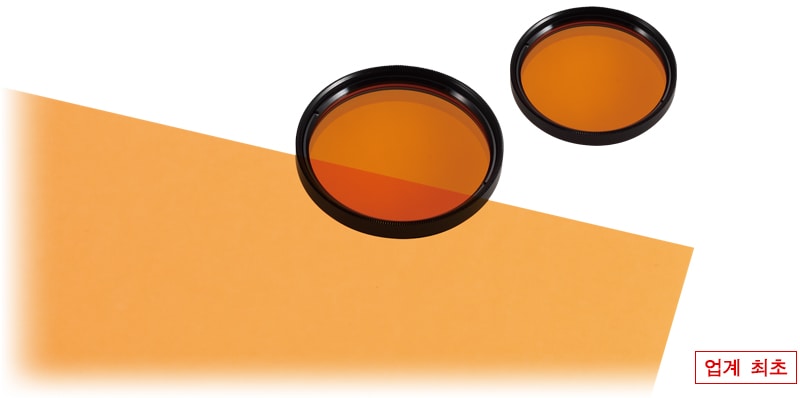

파장 변환 시트 백라이트 설치가 어려운 장소에서 백라이트 조명을 이용한 검사가 가능
CA-DWC30

파장 변환의 원리

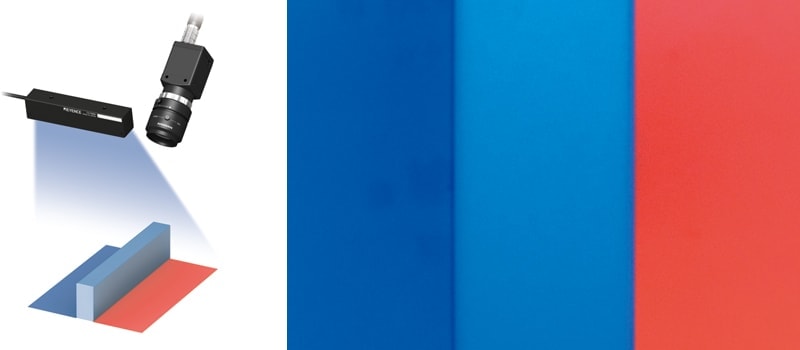

파장 변환 시트와 청색 LED 조명, 청색 컷 필터를 조합하여 반사 조명이면서 백라이트 화상을 실현하는 전혀 새로운 조명 기술입니다.

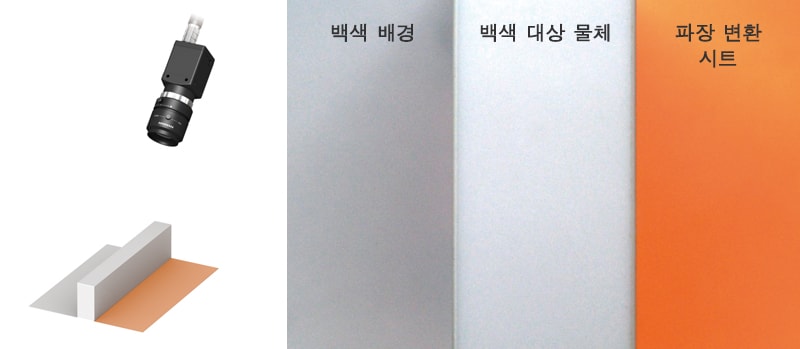

파장 변환 시트와 백색 시트 위에 백색 대상 물체를 놓은 화상입니다.

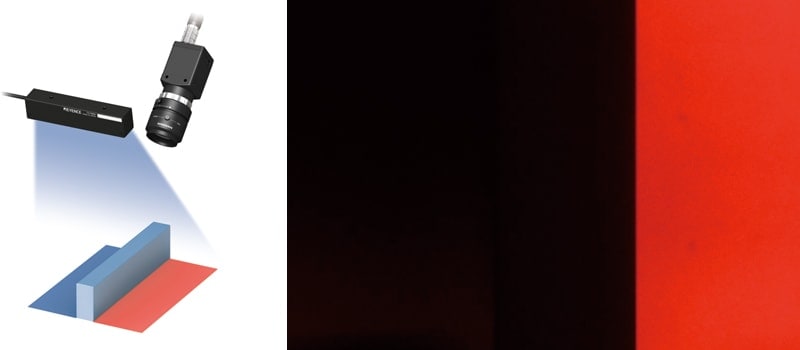

청색 조명을 조사한 화상입니다. 백색 배경과 백색 시트는 파랗게 촬상되고, 파장 변환 시트에서는 청색 광이 붉은 기가 도는 주황색으로 변환되어 반사됩니다.

파랗게 반사된 범위의 빛은 청색 컷 필터에 의해 차단되고 파장 변환 시트에서 나오는 빛만 렌즈로 입광됩니다. 이로써 백색 대상 물체를 백라이트로 촬상한 듯한 화상을 얻을 수 있습니다.

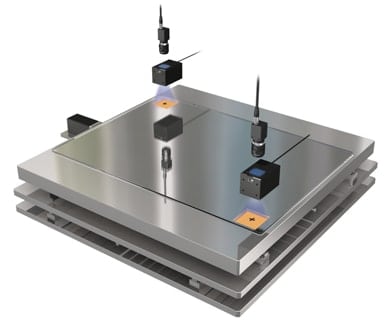

가동 스테이지 내에 조명을 매립하려면 배선 처리가 어렵습니다. 그러나 반사 조명만으로는 콘트라스트가 충분하지 않은 경우도 있습니다. 파장 변환 시트라면 배선 작업 없이 백라이트 화상을 실현할 수 있으므로 안정적인 검출이 가능합니다.

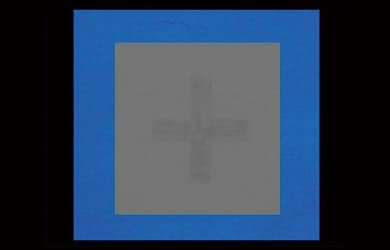

얼라인먼트 마크의 콘트라스트가 부족하여 안정적인 검출이 불가능합니다.

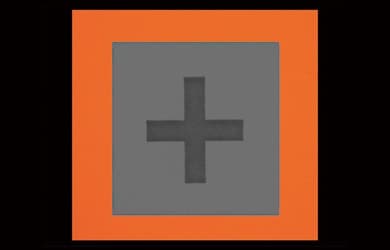

백라이트로 촬상한 화상과 비슷한 수준의 콘트라스트를 얻을 수 있어 얼라인먼트의 정도를 향상시킬 수 있습니다.

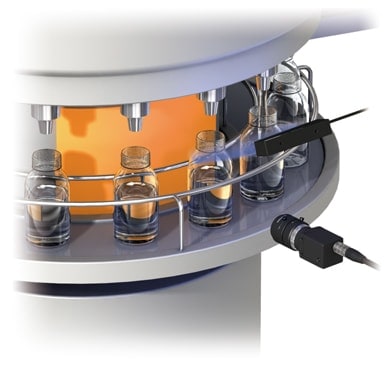

충진기로 액면을 검사하는 경우, 백라이트를 설치할 장소가 없어 할 수 없이 반사 조명으로 액면을 검사했습니다. 파장 변환 시트라면 좁은 틈에 설치하거나 회전체에 감는 방법으로 백라이트 화상을 실현할 수 있습니다.

대상 물체 표면의 반사광 때문에 액면이 안정적으로 보이지 않습니다.

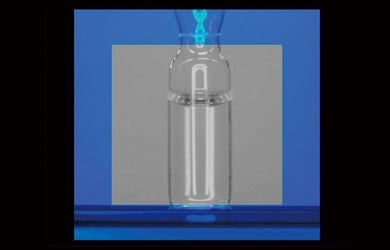

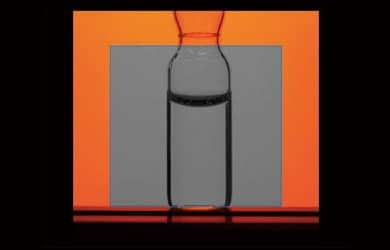

백라이트 화상처럼 액면만 선명하게 촬상되어 안정적인 액면 검사가 가능합니다.

파장 변환 시트 표면에 이물질이 부착되어 있는 경우가 있는데 검사 기준 내에 있으므로 제품 불량은 아닙니다.
