동축 낙사 조명 렌즈와 동축 상에서 조사하는 동축 낙사 조명

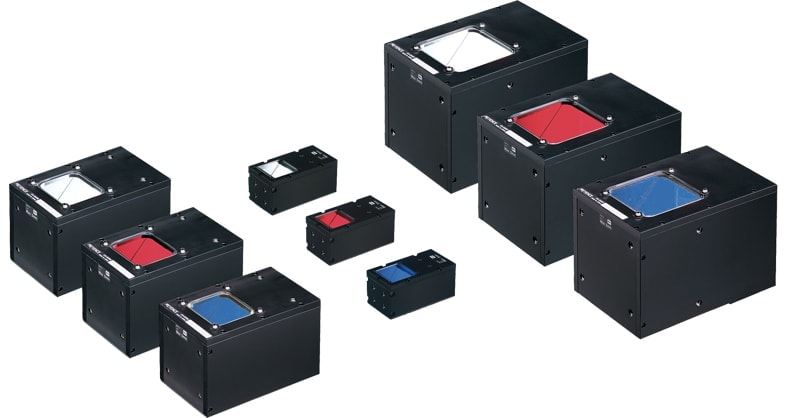

CA-DX
동축 낙사 조명의 조명 테크닉
하프 미러를 통해 렌즈와 동일한 축에서 조사하는 동축 낙사 조명. 광택면의 정반사광을 입광하여 각인, 흠집이나 단면 에지에서의 확산광을 무시함으로써 검출 대상과 배경의 콘트라스트를 명확하게 판별합니다. 대상 물체와 조명과의 거리가 멀수록 정반사 성분만을 카메라에 더 잘 입광시킬 수 있습니다.

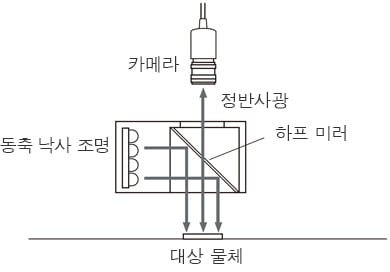

조사 이미지
동축 낙사 조명의 활용 사례

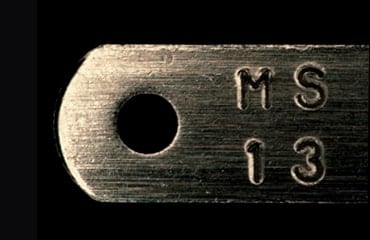

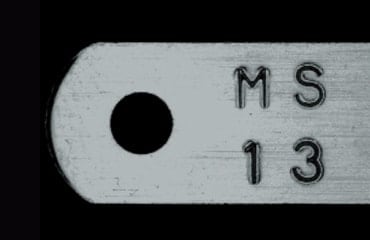

프레스 부품
단순한 반사광인 경우
동축 낙사 조명인 경우

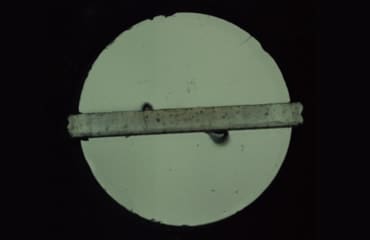

나사 머리
단순한 반사광인 경우
동축 낙사 조명인 경우

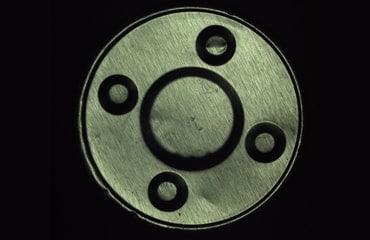

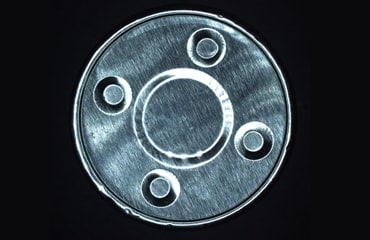

금속 가공 부품
단순한 반사광인 경우
동축 낙사 조명인 경우

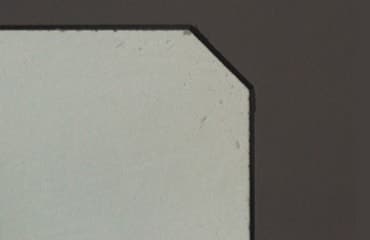

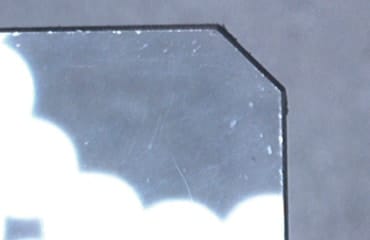

글라스 부품
단순한 반사광인 경우
동축 낙사 조명인 경우
