어스에 접속하기
정전기를 측정하여 발견하고 나면 다음은 대책이 필요합니다. 발생한 정전기는 어떻게 제거할까요? 대상 물체가 금속 등의 도체인 경우는 어스(접지)가 가장 일반적인 대책입니다.
어스(접지)에 의한 정전기 제거의 원리
대상 물체가 도체라면 어스를 접속하기만 해도 정전기를 제거할 수 있습니다. 어스에 대해서는 앞 장 「정전기와 어스의 관계」를 참조해 주십시오.
어스는 생활 속에서도 등장하는 친숙한 정전기 대책입니다. 한 예로 셀프 주유소의 정전기 제거 패드가 있습니다. 정전기 제거 패드는 어스와 연결되어 있기 때문에 손이 닿으면 몸의 정전기가 어스를 타고 빠져나갑니다. 이렇게 해서 방전이 일어나 기화된 가솔린으로 인화되는 사고를 방지할 수 있습니다.
생산 설비에서도 같은 원리가 활용됩니다. 장비에 어스를 접속하기만 하면 정전기는 없어집니다.

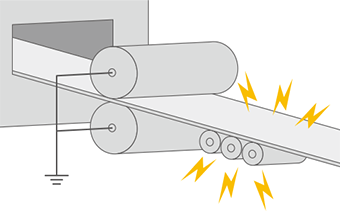

정전기 대책을 취하는 예
- 【특징】
- 접지만 하면 되므로 간단.
금속 등의 도체에 효과가 크다. - 【주의점】
- 수지 등의 절연체에는 효과가 없다.
접지·접속 부분의 분리, 오염 등에 주의.
사례 1 리스트 랩
인체의 정전기를 없애기 위해 사용되는 것이 리스트 랩입니다. 작업대에서 손을 사용하는 공정에 많이 이용됩니다.

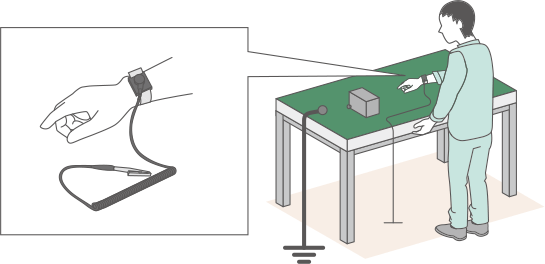

아래 그림처럼 손목이 어스와 연결되는 구조입니다. 클립을 어스에 접속하면 인체에 있는 정전기가 지면으로 방전되어 없어집니다.
- 리스트 랩 사용 예
-
- 【효과】
- 인체에 있는 정전기가 즉시 어스로 빠져나가기 때문에 몸에 항상 정전기가 없는 상태를 유지할 수 있다.
- 【주의점】
- 실수로 클립을 어스에 연결하지 않으면 효과가 없다.
사용 기간이 길어지면 마모나 오염으로 인해 열화된다.
사례 2 정전기 방지 바닥재
카펫이나 플로어 매트, 바닥재 중에는 정전기를 방지하는 소재로 만들어진 제품이 있습니다. 정전기 대책 실시를 원하는 현장의 바닥에 사용하면 작업자나 기재의 대전을 방지할 수 있습니다.
전도성 소재를 사용하며 원리는 어스와 같습니다. 작업대나 보관 선반 등 바닥과 접한 집기의 정전기 대책에 이용됩니다.
- 정전기 방지 매트 사용 예
-
- A: 바닥으로 전기가 흘러 몸이나 기재의 정전기가 없어집니다.
- 【효과】
- 테이블 위나 바닥에 매트를 깔면 작업자와 작업대의 정전기가 없어진다.
- 【주의점】
- 시간 경과에 따라 열화되므로 정기적인 유지 보수가 필요.
