도립 현미경

도립 현미경이란?

도립 현미경이란 샘플을 놓는 스테이지 밑에 대물렌즈가 장착되어 샘플을 아래에서 관찰하는 현미경입니다.

실체 현미경보다 높은 배율로 관찰할 때 사용되며 배율을 수십 배부터 약 1500배까지 확대할 수 있습니다.

도립 현미경의 구조

도립 현미경은 정립 현미경과 같은 자세로 관찰할 수 있도록 광로를 대각선 위로 굴절시켜 접안 렌즈로 유도합니다.

광로가 길기 때문에 대물 렌즈에 1차로 맺힌 상을 접안렌즈로 중계하는 광학계가 내장되어 있습니다.

도립 현미경의 용도

의학·생물 분야에서는 배양 용기(샬레) 내부의 세포를 바닥 쪽에서 관찰해야 하기 때문에 도립 현미경을 많이 이용합니다.

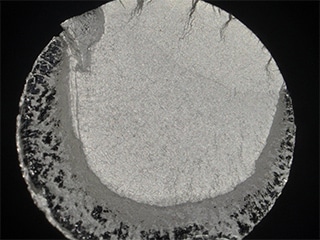

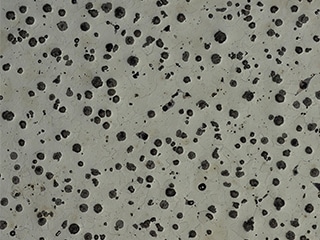

공업 분야에서는 금속 재료의 관찰에 이용하고 있으며, 연마면을 아래 방향으로 놓기만 하면 간단하게 고정할 수 있고 초점 조정도 간편합니다.

또한 스테이지 위쪽에 대물렌즈가 없기 때문에 크고 무거운 샘플을 올려 놓을 수도 있습니다.

도립 현미경의 한계

• 관찰 거리가 짧습니다.
• 피사계 심도가 얕으므로 요철이 있는 대상 물체를 관찰하기 어렵습니다.
• 촬영을 위해서는 선택 사양으로 카메라를 장착해야 하지만, 해상도가 높은 사진은 촬영하기 어렵습니다.
• 관찰이 주목적이기 때문에 측정 기능은 탑재되어 있지 않습니다.

디지털 마이크로스코프 VHX 시리즈를 사용하는 이유

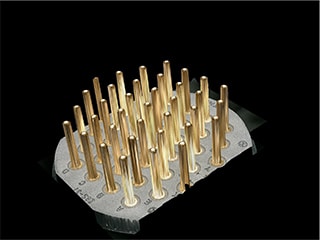

관찰 거리가 길고 피사계 심도가 깊기 때문에 저배율부터 고배율까지 화면 전체에 초점을 맞춰 관찰할 수 있습니다.

따라서 대상 물체를 절단하거나 연마할 필요가 없습니다. (비파괴로 관찰할 수 있습니다.)

Optical Shadow Effect Mode와 4K 카메라로 고해상도 촬영을 실시할 수 있습니다.

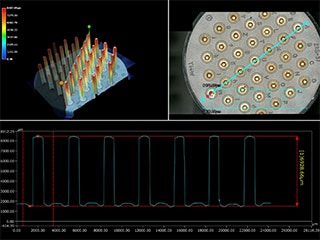

측정 현미경의 기능이 표준으로 탑재되어 있으므로 평면 계측과 더불어 3D 형상도 측정할 수 있습니다.
