산업용 무선 시스템 WS-1000 시리즈 사용자 매뉴얼

항목

설명

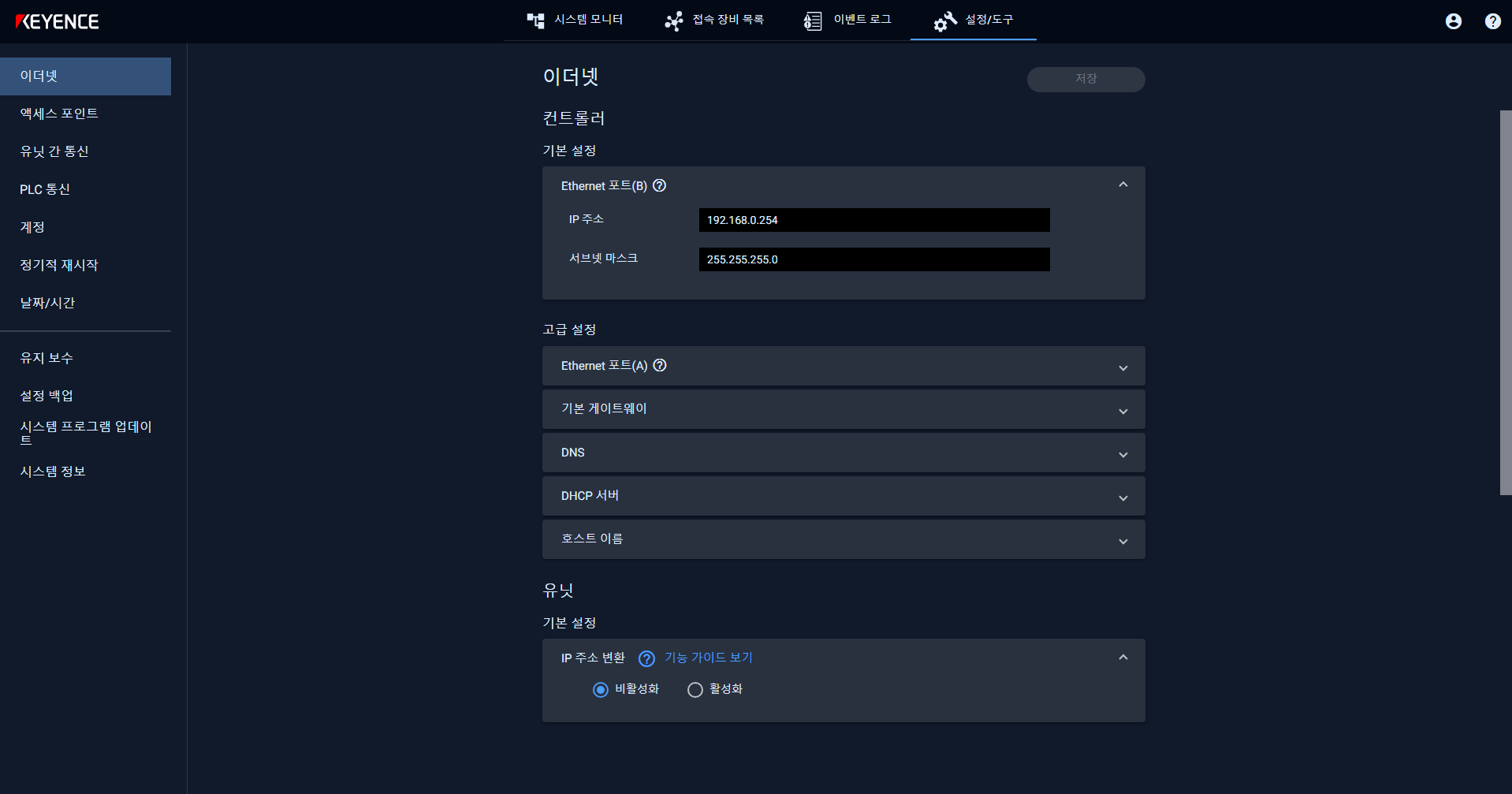

Ethernet 포트(B)

IP 주소

컨트롤러의 Ethernet 포트(B)의 IP 주소를 설정합니다.

•설정 범위: 1.0.0.1~223.255.255.254

서브넷 마스크

서브넷 마스크를 설정합니다.

•설정 범위: 192.0.0.0~255.255.255.252

항목

설명

Ethernet 포트(A)

A 포트 사용

Ethernet 포트(A)를 사용할지 여부를 선택합니다.

•활성화: 사용함.

•비활성화(초기값): 사용하지 않음.

IP 주소

컨트롤러의 Ethernet 포트(A)의 IP 주소를 설정합니다.

•설정 범위: 1.0.0.1~223.255.255.254(초기값: 공란)

[A 포트에서 Web Tool에 접속하려면? ] 를 선택하면 A 포트에서 Web Tool에 접속하기 위한 설정 방법이 표시됩니다. ^*1

→[IP 포워딩(A 포트에서 B 포트 전송 설정)]

서브넷 마스크

서브넷 마스크를 설정합니다.

•설정 범위: 192.0.0.0~255.255.255.252

IP 마스커레이드(B 포트에서 A 포트 전송 설정)

IP 매스커레이드의 활성화/비활성화 및 활성화로 했을 때의 전송 규칙에 대해 설정합니다.

•활성화(전체): B 포트의 IP 주소를 기본 게이트웨이로 설정한 기기로부터의 액세스를 모두 A 포트로 전송합니다.

•활성화(개별): B 포트의 IP 주소를 기본 게이트웨이로 설정한 기기로부터의 액세스를 추가한 전송 규칙에 따라 A 포트로 전송합니다. 전송 규칙을 추가함으로써 전송할 수 있는 프로토콜이나 IP 주소 등에 제약을 둘 수 있습니다. 최대 64개의 규칙을 추가할 수 있습니다.
→규칙 추가

•비활성화: 전송되지 않습니다.

규칙 추가*2

[활성화(개별)]을 선택한 경우의 전송 규칙을 만듭니다. 선택하면 표시되는 [IP 마스커레이드] 대화 상자에서 전송 규칙을 설정합니다.

IP 마스커레이드를 수행할 프로토콜을 선택합니다.

•TCP(초기값)

•UDP

•Any(TCP/UDP)

•FTP

•ICMP

소스 IP 주소를 설정합니다.

•설정 범위: 1.0.0.1~223.255.255.254(초기값: 공란)

대기 포트 번호를 설정합니다.

•설정 범위: 1~65535(초기값: 65535). 단 67, 80, 502, 5353은 다른 설정에서 사용하기 때문에 설정할 수 없습니다.

종착지 IP 주소를 설정합니다.

•설정 범위: 1.0.0.1~223.255.255.254(초기값: 공란)

종착지 포트 번호를 설정합니다.

•설정 범위: 1-65535(초기값: 65535)

전송 규칙별 우선 순위를 설정합니다.

•자동(초기값)

•직접 입력: 목록의 다른 설정과 중복되지 않는 숫자(1~64. 숫자가 작을수록 우선순위가 높음)을 입력합니다.

IP 포워딩(A 포트에서 B 포트 전송 설정)

IP 포워딩의 전송 규칙을 설정합니다. →규칙 추가

최대 64개의 규칙을 추가할 수 있습니다.

규칙 추가

전송 규칙을 작성합니다. 선택하면 표시되는 [IP 포워딩] 대화 상자에서 전송 규칙을 설정합니다. 접속 종류를 선택하면 참고 초기값이 입력된 상태에서 다이얼로그가 표시됩니다.

IP 포워딩을 수행할 프로토콜을 선택합니다.

•TCP(초기값)

•UDP

•Any(TCP/UDP)

•FTP

•ICMP

소스 IP 주소를 설정합니다.

•설정 범위: 1.0.0.1~223.255.255.254(초기값: 공란)

대기 포트 번호를 설정합니다.

•설정 범위: 1~65535(초기값: 65535).

종착지 IP 주소를 설정합니다.

•설정 범위: 1.0.0.1~223.255.255.254(초기값: 공란)

종착지 포트 번호를 설정합니다.

•설정 범위: 1-65535(초기값: 65535)

전송 규칙별 우선 순위를 설정합니다.

•자동(초기값)

•직접 입력: 목록의 다른 설정과 중복되지 않는 숫자(1~64. 숫자가 작을수록 우선순위가 높음)을 입력합니다.

기본 게이트웨이

IP 주소

기본 게이트웨이의 IP 주소를 설정합니다.

•설정 범위: 1.0.0.1~223.255.255.254

DNS

기본 DNS 서버

DNS 서버(우선)의 IP 주소를 설정합니다.

•설정 범위: 1.0.0.1~223.255.255.254

대안 DNS 서버

DNS 서버(대안)의 IP 주소를 설정합니다.

•설정 범위: 1.0.0.1~223.255.255.254

DHCP 서버

DHCP 서버 사용

DHCP 서버를 사용할지 여부를 선택합니다.

•활성화(초기값): 사용함.

•비활성화: 사용하지 않음.

서브넷 마스크*5

Ethernet 포트(B) 설정의 서브넷 마스크가 표시됩니다.

할당된 IP 주소(시작)*5

할당된 IP 주소의 할당 시작 오프셋을 설정합니다.

•설정 범위: 1.0.0.1~223.255.255.254(초기값: 192.168.0.222)

할당된 IP 주소 개수*5

할당된 IP 주소 개수를 설정합니다.

•설정 범위: 1~64의 정수(초기값: 32)

할당된 IP 주소 범위*5

[IP 주소 할당 시작 오프셋], [할당된 IP 주소 개수]에서 계산된, 할당할 시작/종료 IP 주소가 표시됩니다.

IP 주소 임대 기간*5

할당된 IP 주소의 임대 기간(단위: h)을 선택합니다.

•설정 범위: 0.5, 1~48의 정수(초기값: 1h)

DNS 서버 할당*5

DNS 서버의 IP 주소 할당을 사용할지 여부를 선택합니다.

•활성화(초기값): 할당함

•비활성화: 할당하지 않음

기본 게이트웨이 할당*5

할당할 기본 게이트웨이의 IP 주소(초기값: 공란)를 설정합니다. [B 포트의 IP 주소 적용]을 선택하면 B 포트의 IP 주소가 설정됩니다.

호스트 이름

호스트 이름

Web Tool에 접속하는 데 사용할 호스트 이름을 설정합니다.

· 설정 범위: 1~63자.

· 사용 가능한 문자: 반각 영숫자, 마침표(.), 하이픈(-). 첫 번째 문자는 알파벳, 마지막 문자는 영숫자만 설정할 수 있습니다.

Web Tool 접속에 사용

호스트 이름을 Web Tool에 접속하는 데 사용할지 여부를 선택합니다.

•활성화(초기값): Web Tool 접속에 사용함. ^*6

•비활성화: Web Tool 접속에 사용하지 않음.

항목

설명

IP 주소 변환

유닛 IP 어드레스 변환 기능을 사용할지 여부를 선택합니다.

•활성화: 사용함.

•비활성화(초기값): 사용하지 않음.

→유닛 IP 주소 변환

항목

설명

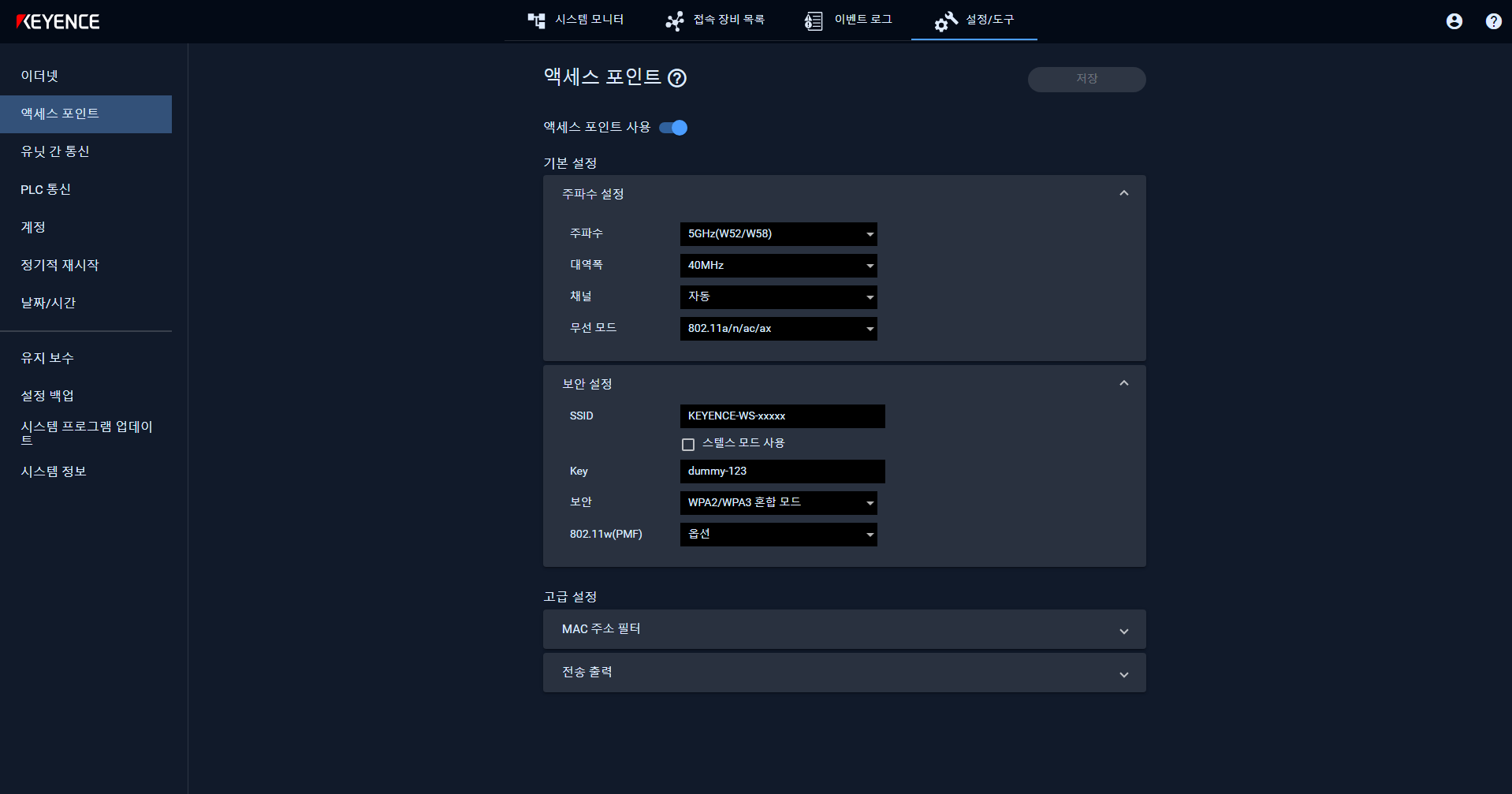

액세스 포인트 사용

액세스 포인트 기능을 사용할지 여부를 선택합니다.

•활성화(초기값): 사용함

•비활성화: 사용하지 않음

주파수 설정

주파수

액세스 포인트에서 사용할 주파수를 선택합니다.

지원 주파수에 대해서는 이하 참조.

→판매국에 관한 주의 사항

대역폭

액세스 포인트에서 사용할 대역폭을 선택합니다. 선택 가능한 대역폭은 [주파수] 설정에 따라 다릅니다.

•[주파수]가 [2.4GHz]인 경우

‒20MHz(고정)

•[주파수]가 [5GHz]인 경우

‒20MHz

‒40MHz(초기값)

채널

액세스 포인트에 사용할 채널을 선택합니다. 선택 가능한 채널은 [주파수]와 [대역폭] 설정의 조합에 따라 다릅니다.

지원 채널에 대해서는 이하 참조.

→판매국에 관한 주의 사항

무선 모드

사용할 무선 표준을 선택합니다. 선택 가능한 표준은 [주파수] 설정에 따라 다릅니다.

•[주파수]가 [2.4GHz]인 경우

‒802.11b/g/n

‒802.11b/g/n/ax(초기값)

•[주파수]가 [5GHz]인 경우

‒802.11a/n/ac

‒802.11a/n/ac/ax(초기값)

보안 설정

SSID

SSID의 값을 설정합니다.

•설정 범위: 1~32자

•사용 가능한 문자: 반각 영숫자, 밑줄(_), 하이픈(-).

「스텔스 모드를 유효로 한다」의 체크를 전환합니다.

유효로 하면 접속 가능한 액세스 포인트를 탐색해도 액세스 포인트의 목록에 표시되지 않게 됩니다.

Key

PSK 값을 입력합니다.

•설정 범위: 8~63자

•사용 가능한 문자: 인쇄 가능한 ASCII 문자의 영숫자, 밑줄(_), 하이픈(-), @, !, &, [, ]

보안

사용할 보안 방식을 선택합니다. 액세스 포인트에 접속할 기기가 지원하는 시큐리티 방식에 맞추십시오.

•WPA2/WPA3 Mixed mode(초기값)

•WPA2-personal only

•WPA3-personal only

802.11w(PMF)^*1*2

사용할 802.11w(PMF)를 선택합니다. 액세스 포인트에 접속할 기기가 지원하는 설정에 맞추십시오.

•요구됨

•옵션(초기값)

•비활성화됨

항목

설명

MAC 주소 필터^*1

인증된 MAC 주소 지정

인증된 MAC 주소(네트워크로 접속되는 모든 유닛에 할당된 식별자)를 지정할지 여부를 선택합니다.

•활성화: 선택합니다. ^*3

•비활성화(초기값): 선택하지 않습니다. (모든 MAC 주소와 접속 가능)

MAC 주소

[추가]를 선택하고 접속을 허가하는 MAC 주소를 다음 형식으로 입력합니다. 최대 128건까지 등록할 수 있습니다.

•형식: XX:XX:XX:XX:XX:XX 또는 XX-XX-XX-XX-XX-XX

•사용 가능한 문자: a~f, A~F, 0~9

[확인]을 선택하면 목록에 접속을 허용하는 MAC 주소가 추가됩니다.

를 선택하면 확인 메시지가 표시되고 [확인]을 선택하면 추가한 설정을 삭제할 수 있습니다.

송신 출력^*1

송신 출력 강도 설정을 선택합니다.

•낮음

•중간

•높음

•가장 높음(초기값)

항목

설명

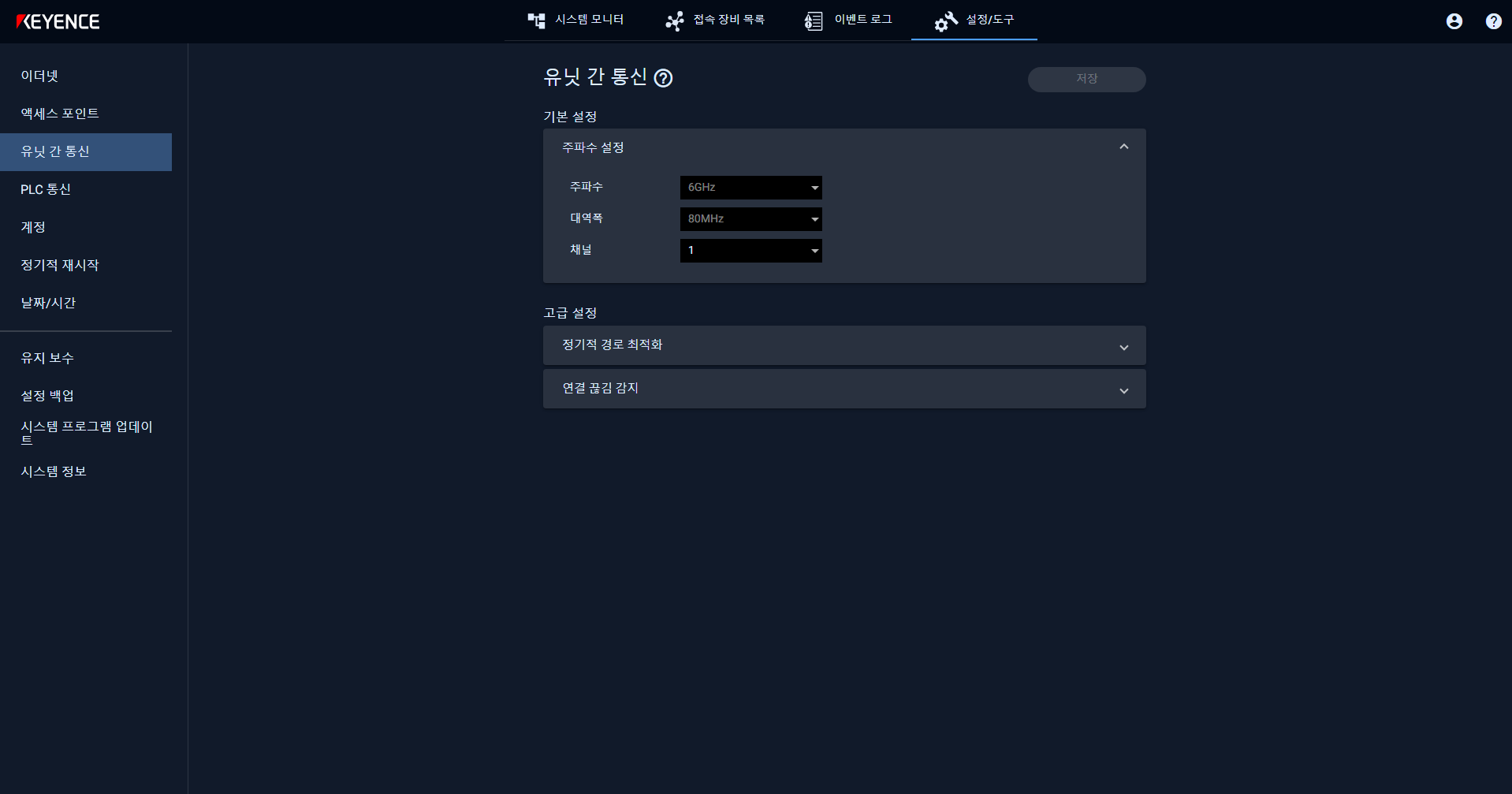

주파수 설정

주파수

유닛 간 통신에 사용되는 주파수가 표시됩니다(6GHz 고정).

대역폭

유닛 간 통신에 사용할 대역폭이 표시됩니다.

•80MHz(고정)

채널

유닛 간 통신에 사용할 채널을 선택합니다.

지원 채널에 대해서는 이하 참조.

→판매국에 관한 주의 사항

항목

설명

정기적 경로 최적화

설정

정기적으로 유닛 간 통신의 경로를 최적화할지 여부를 선택합니다.

주변 환경이 변경되는 경우, 기능을 활성화하여 최적의 경로를 유지할 수 있습니다.

그러나 경로 최적화를 할 때마다 통신이 일시적으로 중단될 수 있습니다.

•활성화: 정기적으로 경로를 최적화합니다.

•비활성화(기본값): 정기적인 경로 최적화를 하지 않습니다

주기

경로 최적화를 수행하는 주기를 설정합니다.

•설정 범위: 1min~12h(초기값: 5min)

‒h: 0~12

‒min: 0~59

‒s: 0~59

연결 끊김 감지

재시도 횟수

설정한 횟수, 연속해서 연결 확인을 감지할 수 없었을 때에 절단이라고 판단하고 회피 경로로 전환합니다.

•10회(초기값)

•설정 범위: 3~15회

확인 간격

연결 확인을 하는 간격을 설정합니다.

•100ms(초기값)

•설정 범위: 100~2000ms(10ms 간격)

항목

설명

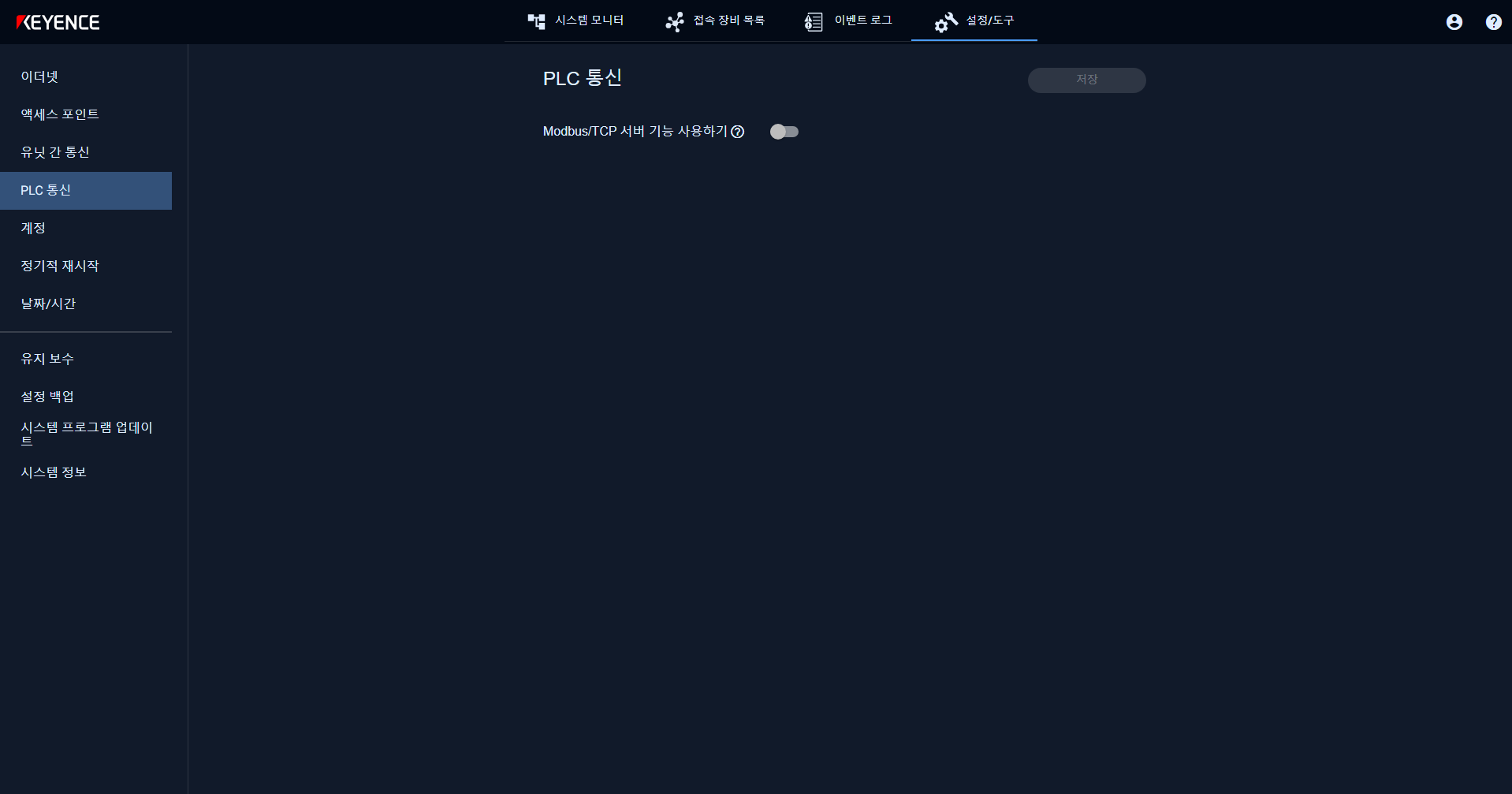

Modbus/TCP 서버 기능 사용하기

Modbus/TCP 서버 기능을 사용할지 여부를 선택합니다.

•활성화: 사용함

•비활성화(초기값): 사용하지 않음

항목

설명

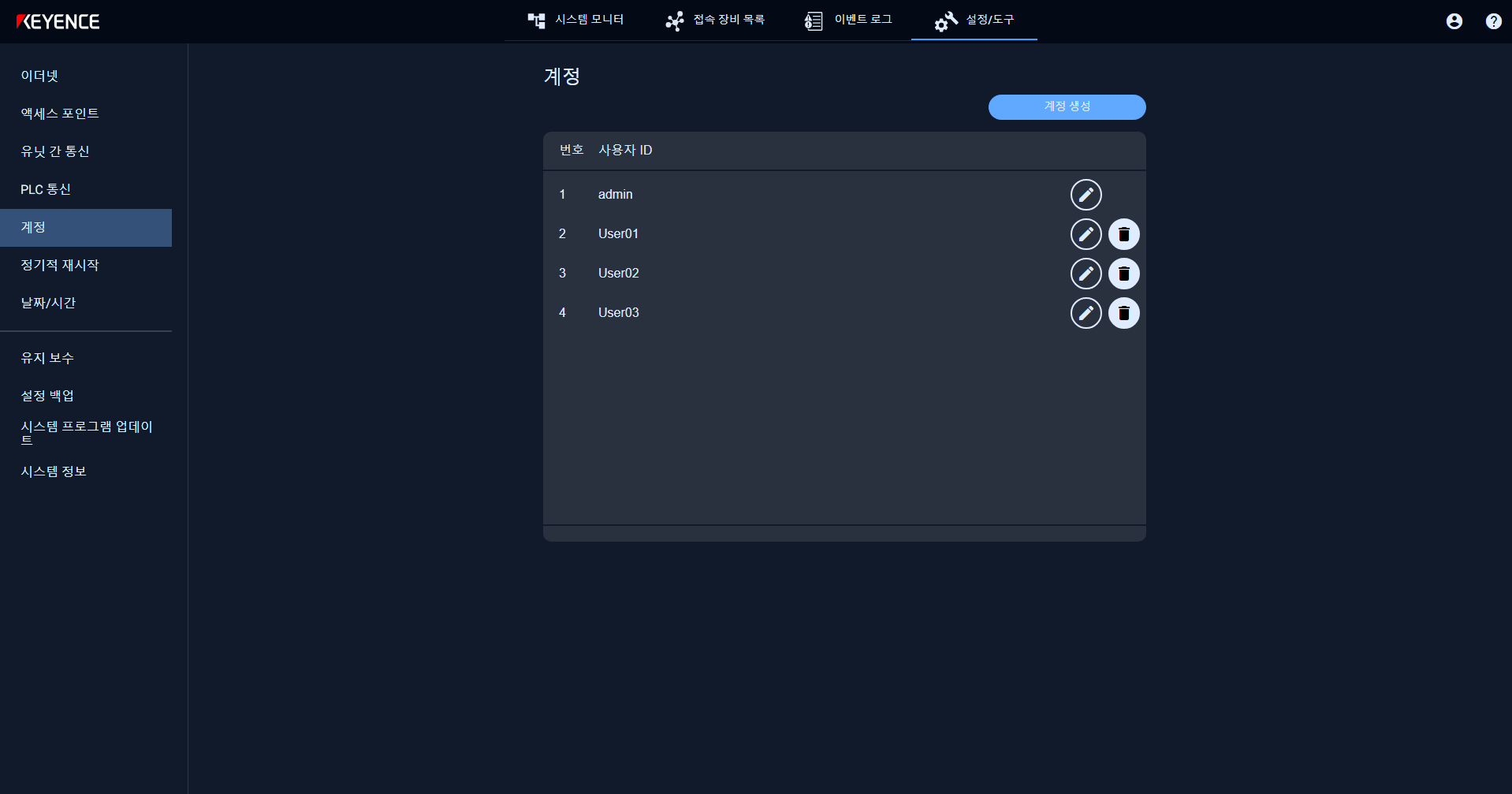

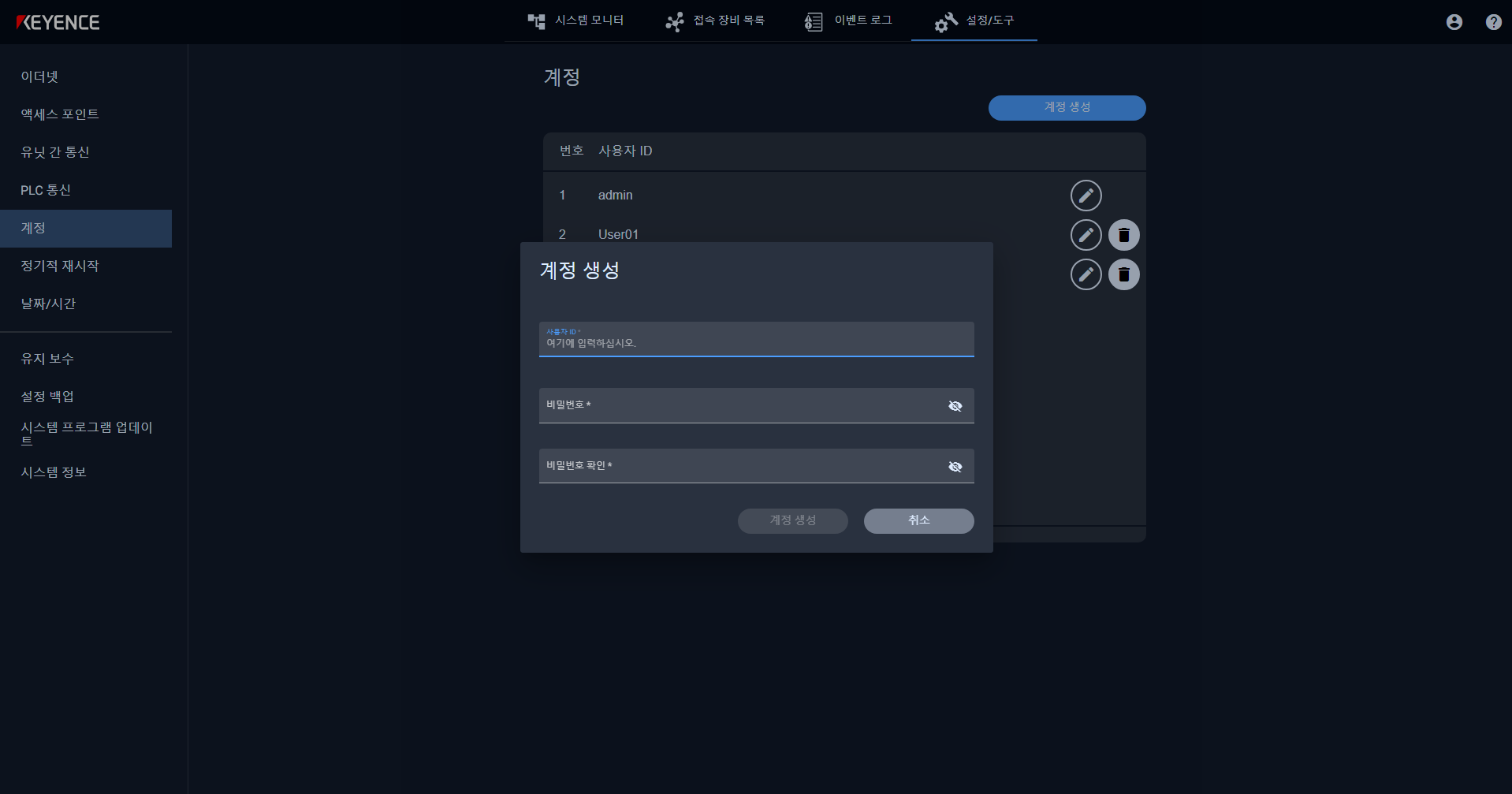

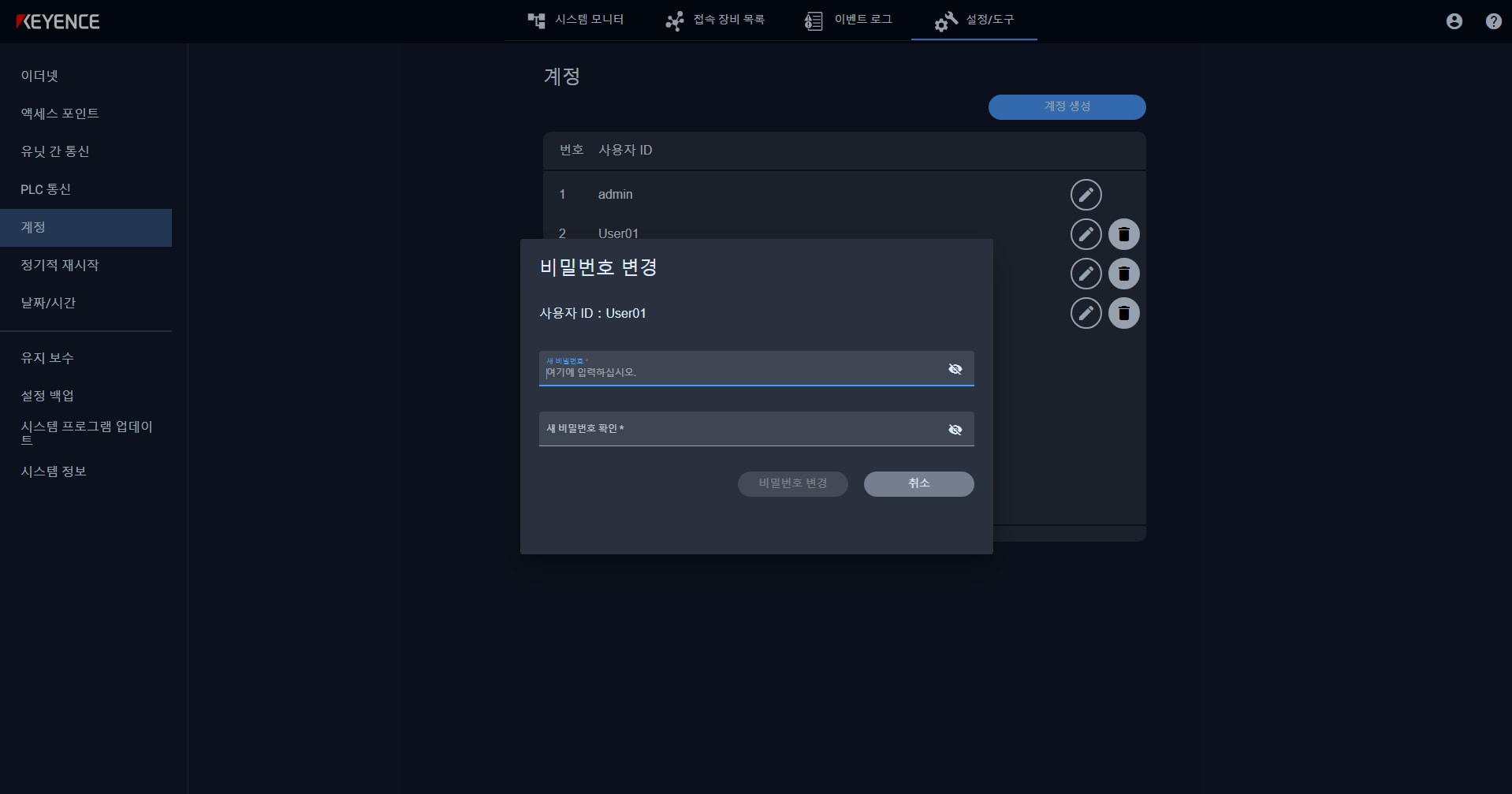

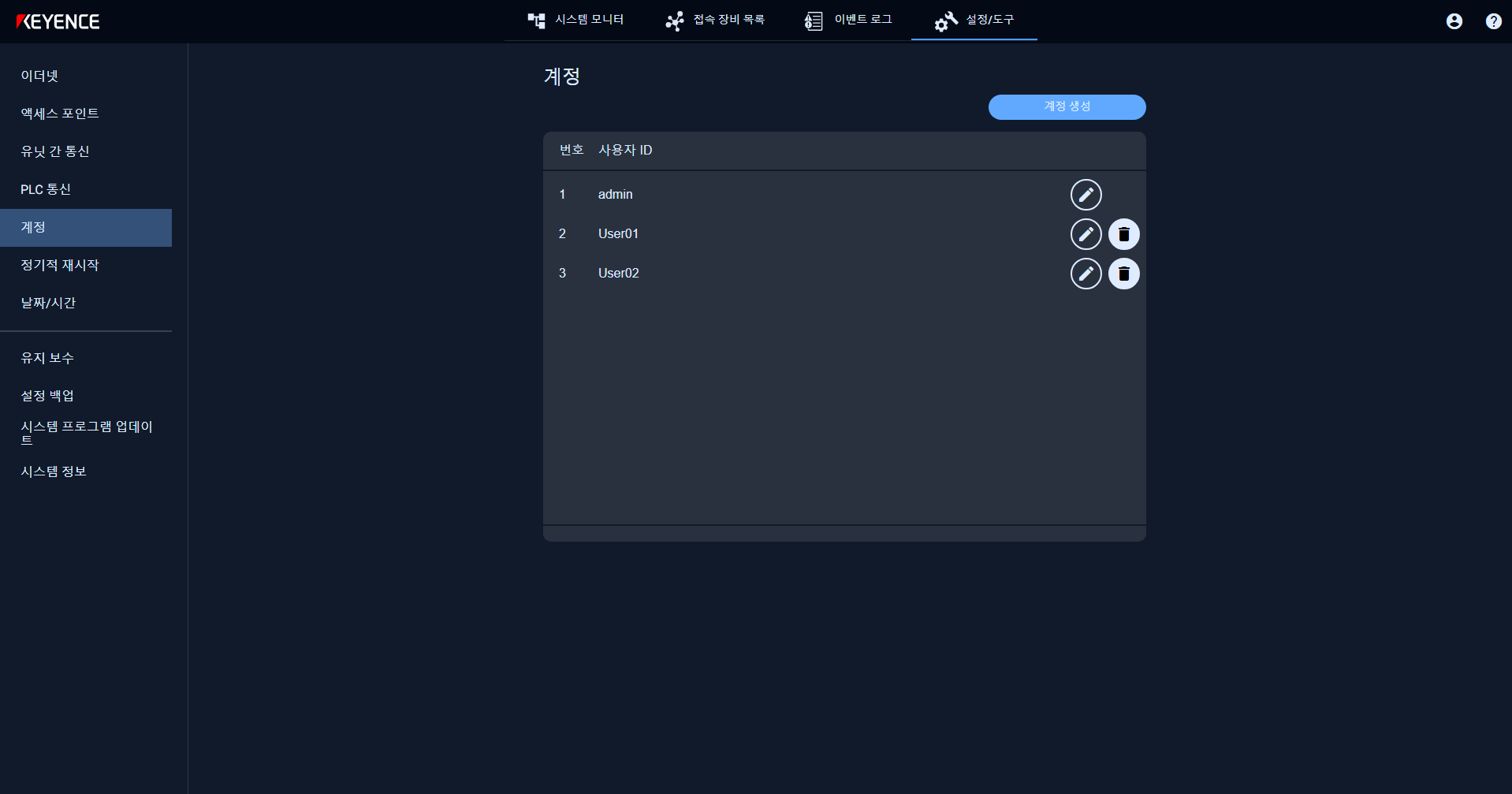

사용자 ID

작성할 계정의 사용자 ID를 입력합니다.

•설정 범위: 1~32자.

•사용 가능한 문자: 반각 영숫자, 밑줄(_), 하이픈(-). 첫 번째 문자는 반각 알파벳만 설정할 수 있습니다.

비밀번호

작성할 계정의 로그인 비밀번호를 입력합니다.

•설정 범위: 1~128자.

•사용 가능한 문자: 반각 영숫자, 기호

비밀번호 확인

[비밀번호]에 입력한 비밀번호를 다시 입력합니다.

항목

설명

사용자 ID

비밀번호를 변경할 계정의 사용자 ID가 표시됩니다.

새 비밀번호

새 로그인 비밀번호를 입력합니다.

•설정 범위: 1~128자.

•사용 가능한 문자: 반각 영숫자, 기호

새 비밀번호 확인

[새 비밀번호]에 입력한 비밀번호를 다시 입력합니다.

항목

설명

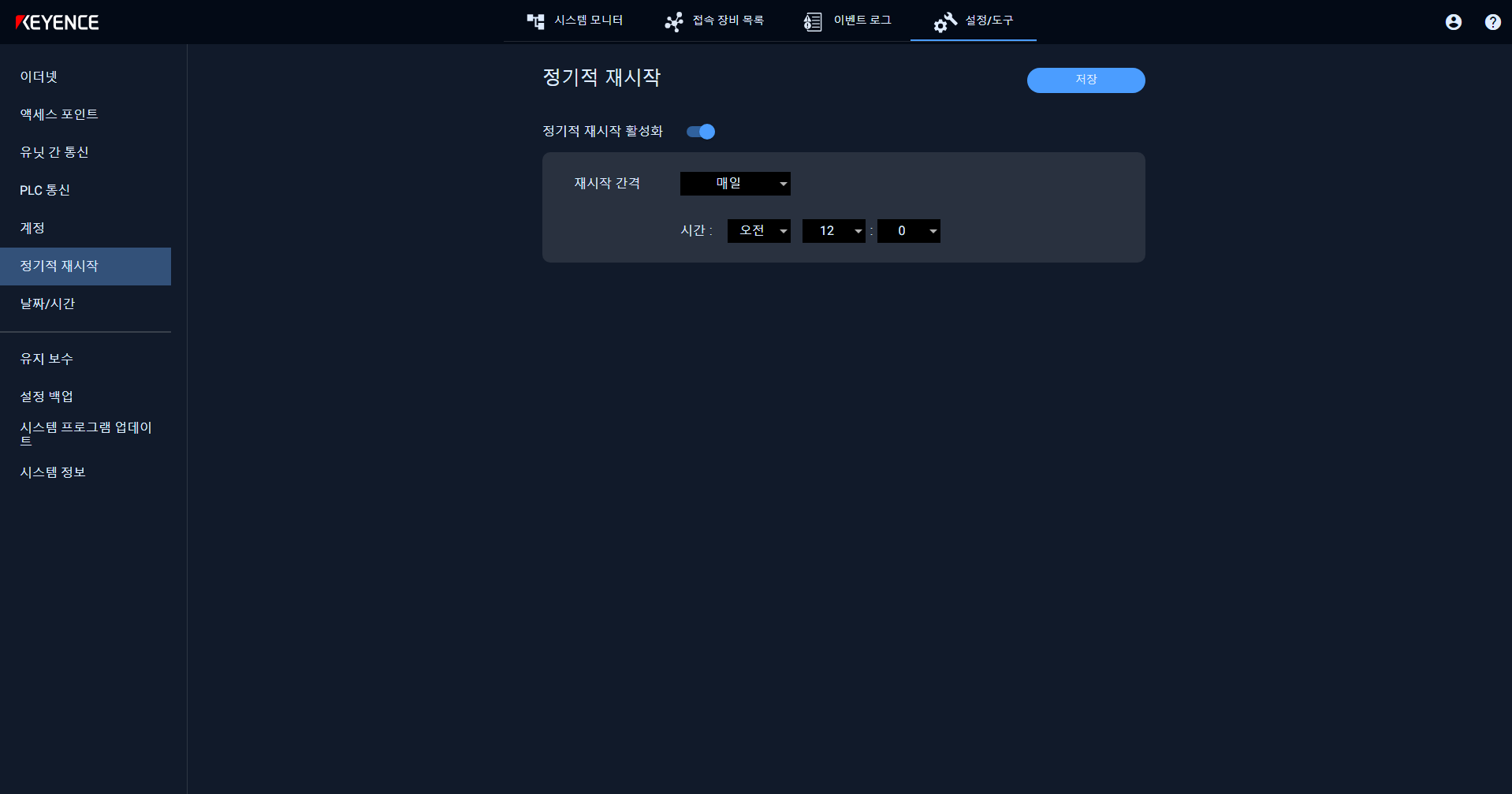

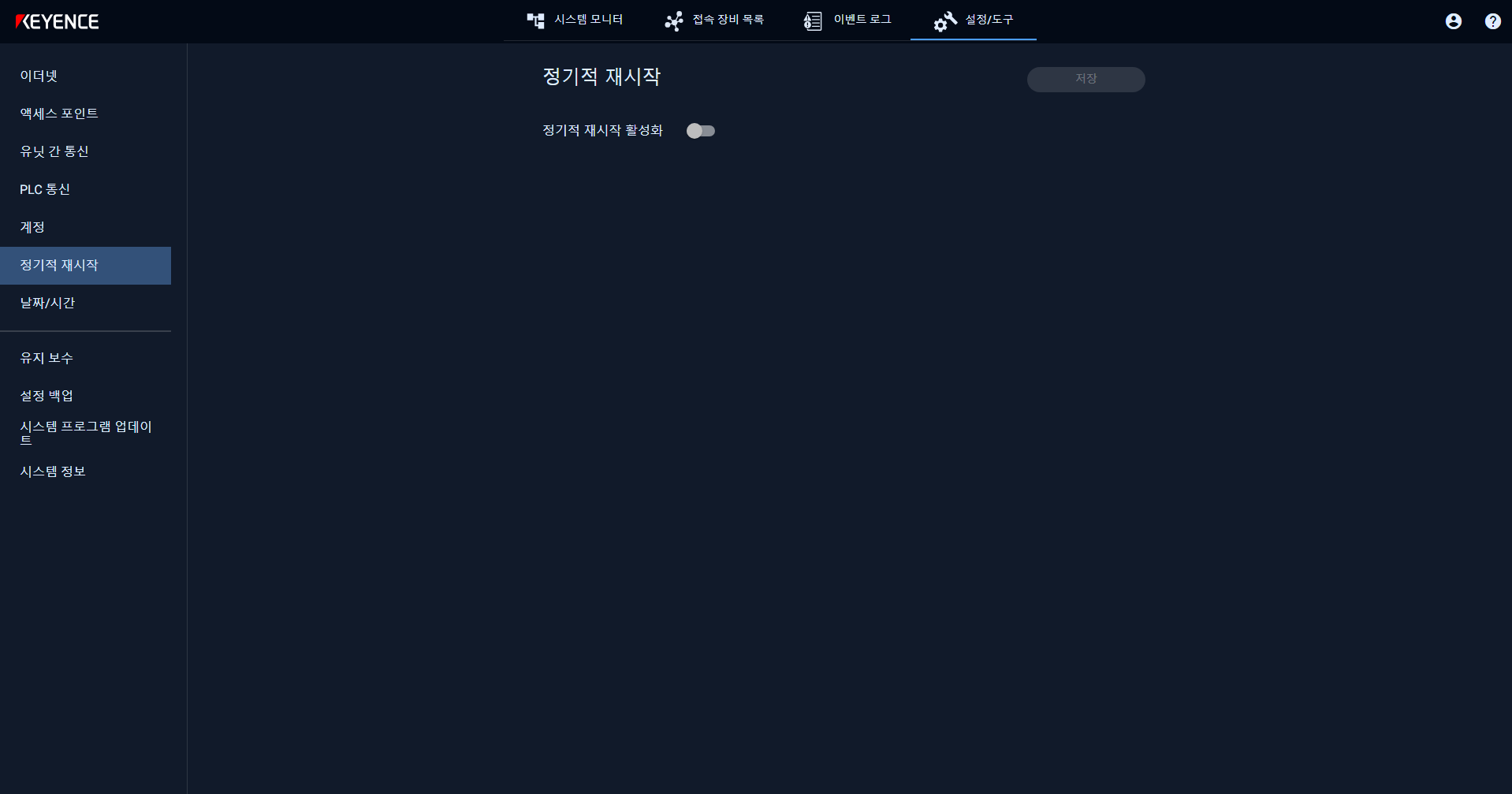

재시작 간격

다시 시작할 간격을 선택합니다.

•매일(초기값)

•매주

•매달

요일

[매주]를 선택한 경우 재기동을 실행할 요일을 선택합니다.

•설정 범위: 일요일(초기값)~토요일

일

[매월]을 선택한 경우 재기동을 하는 날을 선택합니다.

•설정 범위: 1(초기값)~31

시

재기동할 시간(시)을 선택합니다.

•설정 범위: 1~12(초기값)

모델 번호 끝에 K가 있는 컨트롤러/유닛의 경우 AM/PM이 표시됩니다.

분

재기동할 시간(분)을 선택합니다.

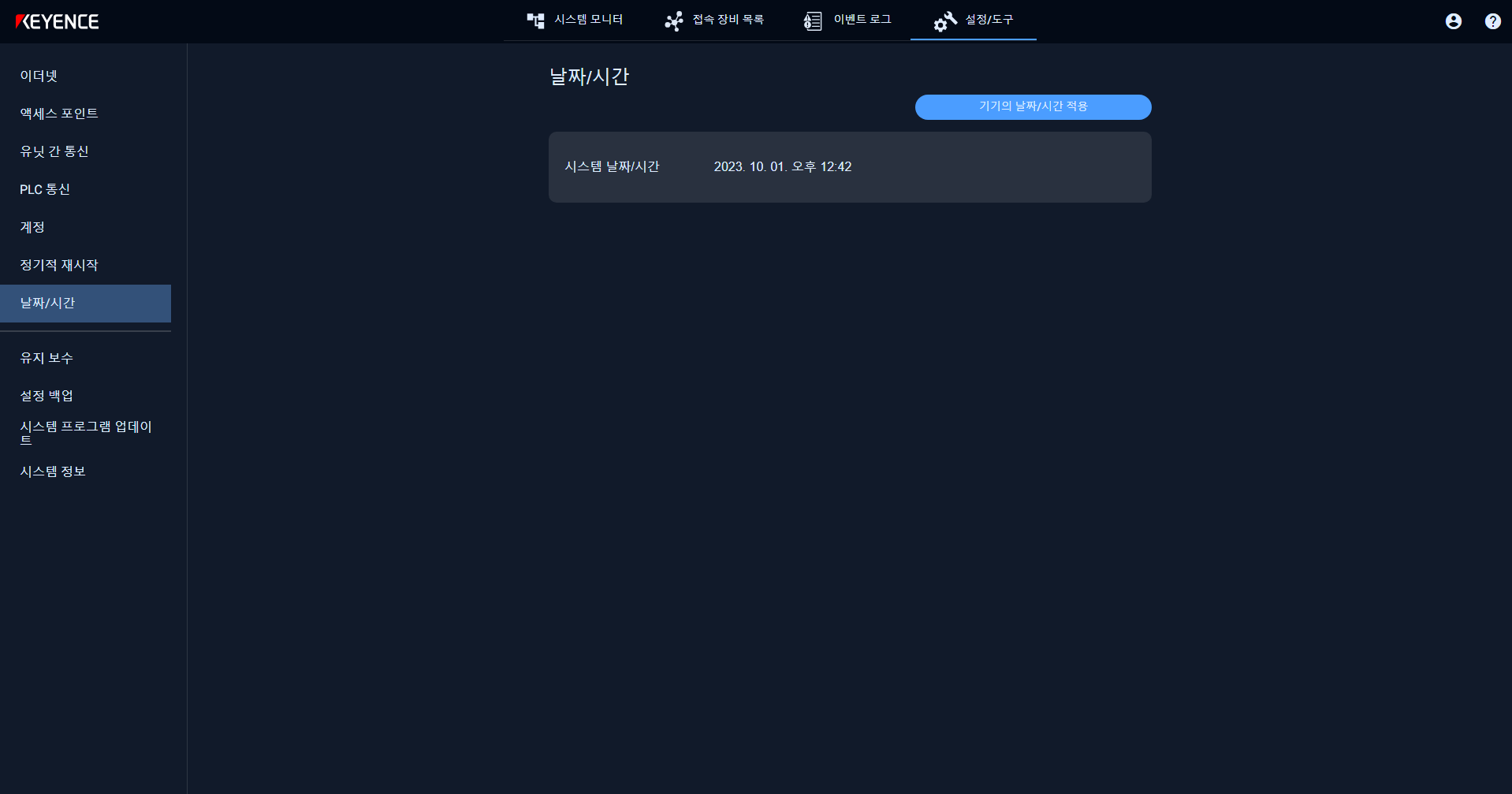

•설정 범위: 0(초기값)~59
