•유지 보수: 유지 보수를 위한 각 도구를 사용하여 WS-1000 시리즈 전체에 관련된 시스템을 유지 보수합니다.
‒유닛 간 통신 경로 재구성: 현재 컨트롤러와 유닛의 구성 및 유닛 간 통신의 경로를 최적화합니다.
‒시스템 재시작: 무선 네트워크의 컨트롤러, 유닛을 재기동합니다.
|
|
유지 보수의 각 기능은 통신 중단을 수반하여 실행합니다. |
•설정 백업: 현재 컨트롤러/유닛의 구성 및 각종 설정 백업을 실행합니다.
•시스템 프로그램 업데이트: 무선 네트워크 안에서 컨트롤러 및 유닛의 시스템 프로그램을 업데이트합니다.
•시스템 정보: 무선 네트워크 안에서 컨트롤러 및 유닛의 모델, 버전 정보, 시리얼 번호 및 라이선스 정보를 확인합니다.
유지 보수를 위한 각 도구를 사용하여 WS-1000 시리즈 전체에 관련된 시스템을 유지 보수합니다.
•유닛 간 통신 경로 재구성: 현재 컨트롤러와 유닛의 구성 및 유닛 간 통신의 경로를 최적화합니다.
•시스템 재시작: 무선 네트워크의 컨트롤러, 유닛을 재기동합니다.
|
|
유지 보수 실행 시에는 일시적으로 접속이 끊어질 수 있습니다. 유지 보수를 실행해도 운용 상의 문제가 없는지 미리 확인하십시오. |
유닛 간 통신 경로의 재구축은 [유지 보수] 메뉴의 [유닛 간 통신 경로 재구성]에서 실행됩니다.
|
|
유닛 간 통신 경로의 재구축 중에는 일시적으로 유닛이나 각종 기기와의 접속이 중단됩니다. 유닛 간 통신 경로의 재구축을 실행해도 운용상 문제가 없는지 미리 확인하십시오. |

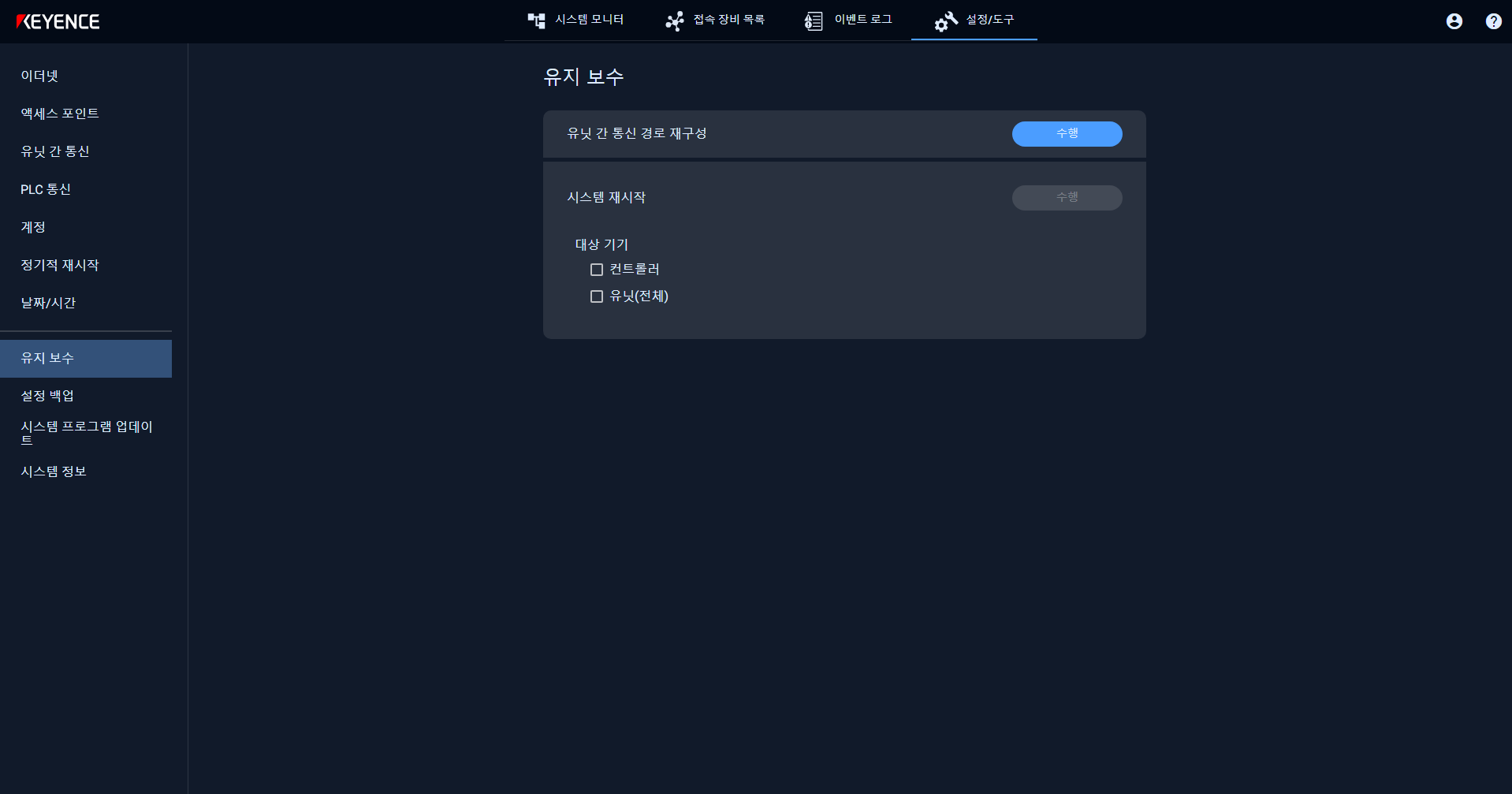

1[유지 보수] 메뉴를 선택합니다.
유지 보수 메뉴가 표시됩니다.
2[유닛 간 통신 경로 재구성]에서 [수행]을 선택합니다.
확인 메시지가 표시되고 [확인]을 선택하면 유닛 간 통신 경로 재구성이 시작됩니다.

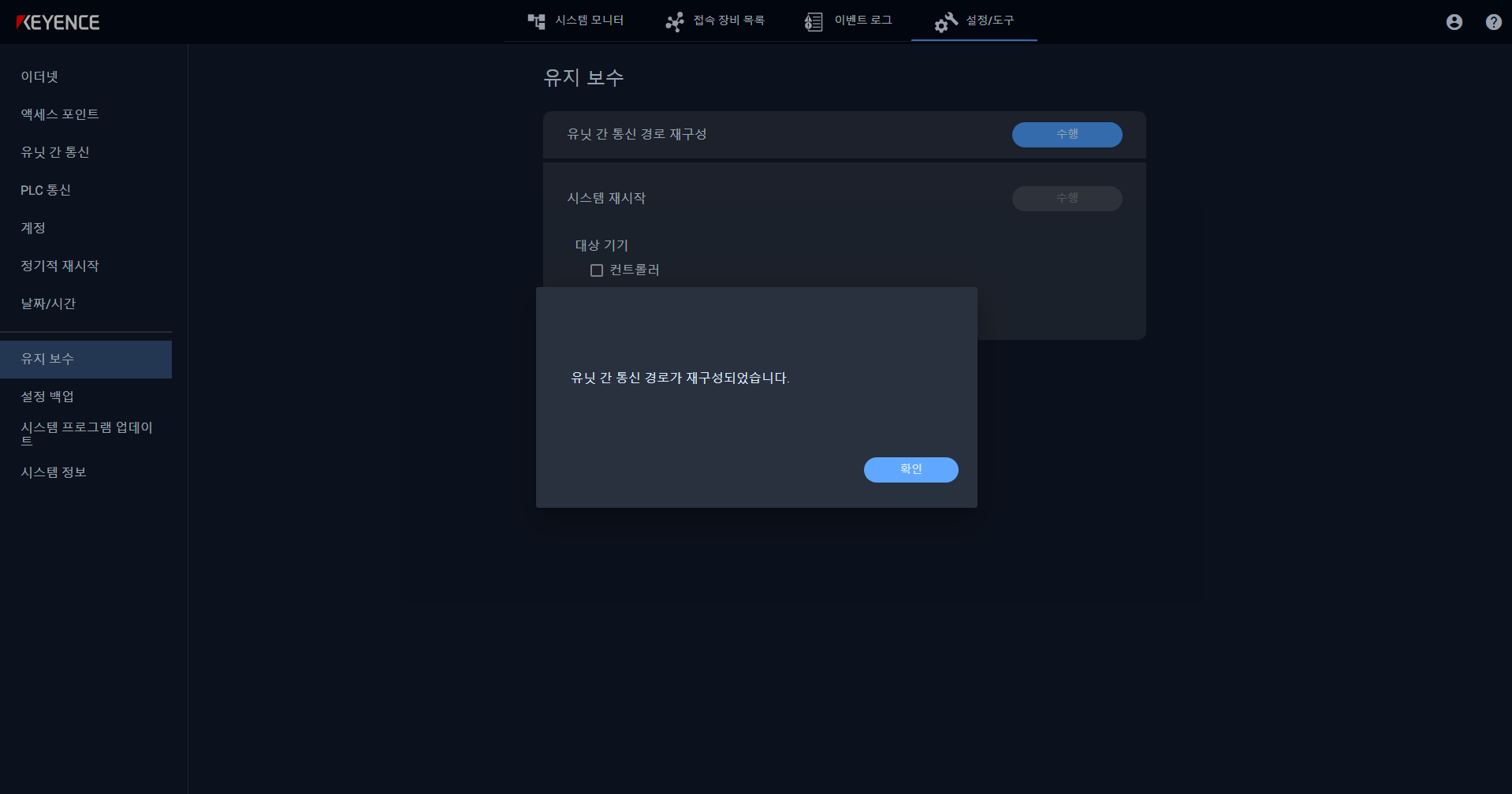

재구축이 완료되면 메시지가 표시되고 [확인]을 선택하면 유지 보수 메뉴로 돌아갑니다.
시스템 재기동은 [유지 보수] 메뉴의 [시스템 재시작]으로 실행됩니다.
|
|
•시스템 재기동 중에는 일시적으로 유닛이나 각종 기기와의 접속이 중단됩니다. 시스템 재기동을 실행해도 운영상의 문제가 없는지 미리 확인하십시오. •재기동 간격을 설정하여 컨트롤러를 정기적으로 재기동할 수도 있습니다. |
1[유지 보수] 메뉴를 선택합니다.
유지 보수 메뉴가 표시됩니다.
2재기동할 기기에 체크를 합니다.
|
항목 |
설명 |
|
컨트롤러 |
컨트롤러를 재기동할 때 체크를 합니다. |
|
유닛(전체) |
네트워크 안의 모든 유닛을 재기동하는 경우에 체크를 합니다. |
|
|
무선 네트워크 안의 일부 유닛만 재기동할 수는 없습니다. |
3[시스템 재시작]에서 [수행]을 선택합니다.
확인 메시지가 표시되고 [확인]을 선택하면, 이어서 완료 후에 재기동되었다는 메시지가 계속 표시됩니다.
[확인]을 선택하면 선택한 기기의 재기동이 시작됩니다.
시스템 재기동이 완료되면 메시지가 표시되고 [확인]을 선택하면 유지 보수 메뉴로 돌아갑니다.
|
|
컨트롤러를 재기동하면 Web Tool에서 한 번 로그아웃됩니다. 다시 로그인하십시오. 유닛만 재기동한 경우는 로그아웃되지 않습니다. |
현재 컨트롤러/유닛의 구성 및 각종 설정 백업 파일을 생성합니다.
백업 시의 설정으로 초기 설정을 실행할 수 있습니다.
백업 파일을 사용한 초기 설정에 대해서는 다음을 참조해 주십시오.
|
|
본 기능은, Ver.1.4 이상부터 지원합니다. |

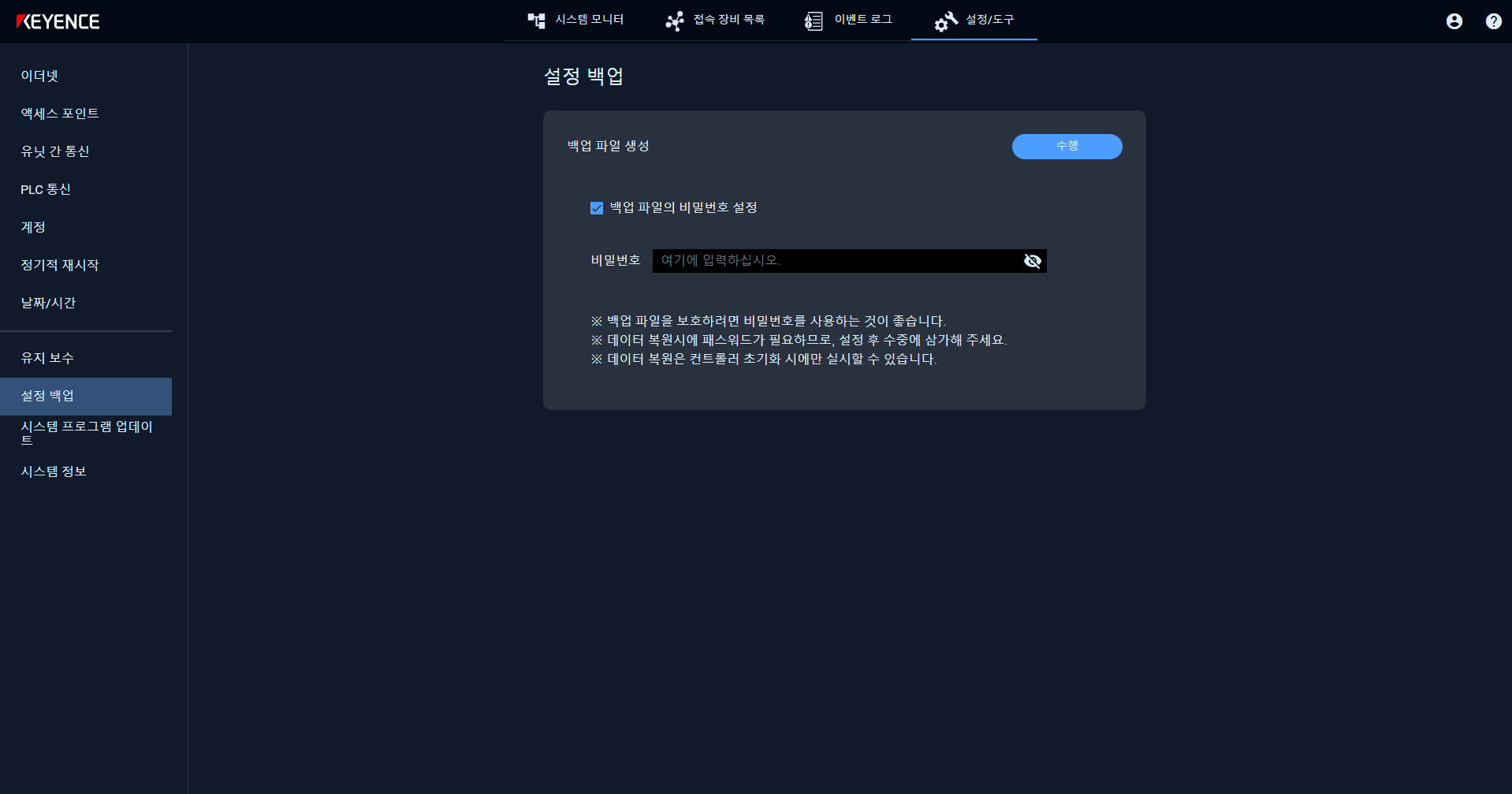

1[설정 백업] 메뉴를 선택합니다.
2패스워드 입력 후 [수행]을 선택하여 백업 파일을 생성합니다.
「WS-backup_YYYYMMDDHHMMSS.wsb」라는 명칭으로 파일이 출력됩니다.
※ 출력 위치는 Web Tool을 표시 중인 기기/WEB 브라우저의 설정에 따릅니다.
|
|
•백업 실행 시 입력한 패스워드는 초기 설정 시 필요합니다. •비밀번호는 잊어 버리지 않도록 관리해 주십시오.비밀번호를 잊어버리면 백업 파일을 사용한 초기 설정을 할 수 없습니다. •다음의 내용은 백업 기능에서 제외됩니다. ‒이벤트 로그 ‒본체 고유의 초기 SSID/패스워드/MAC 주소/시리얼 번호(모두 본체 부착물에 기재되어 있음) |
기능을 추가하거나 수정한 경우는 시스템 프로그램 업데이트를 실행하여 컨트롤러 및 유닛의 시스템 프로그램을 최신 상태로 업데이트합니다.
무선 네트워크의 컨트롤러, 유닛의 프로그램 업데이트는 [시스템 프로그램 업데이트] 메뉴에서 실행합니다.
|
|
시스템 프로그램 파일은 다음 URL에서 다운로드하십시오. |

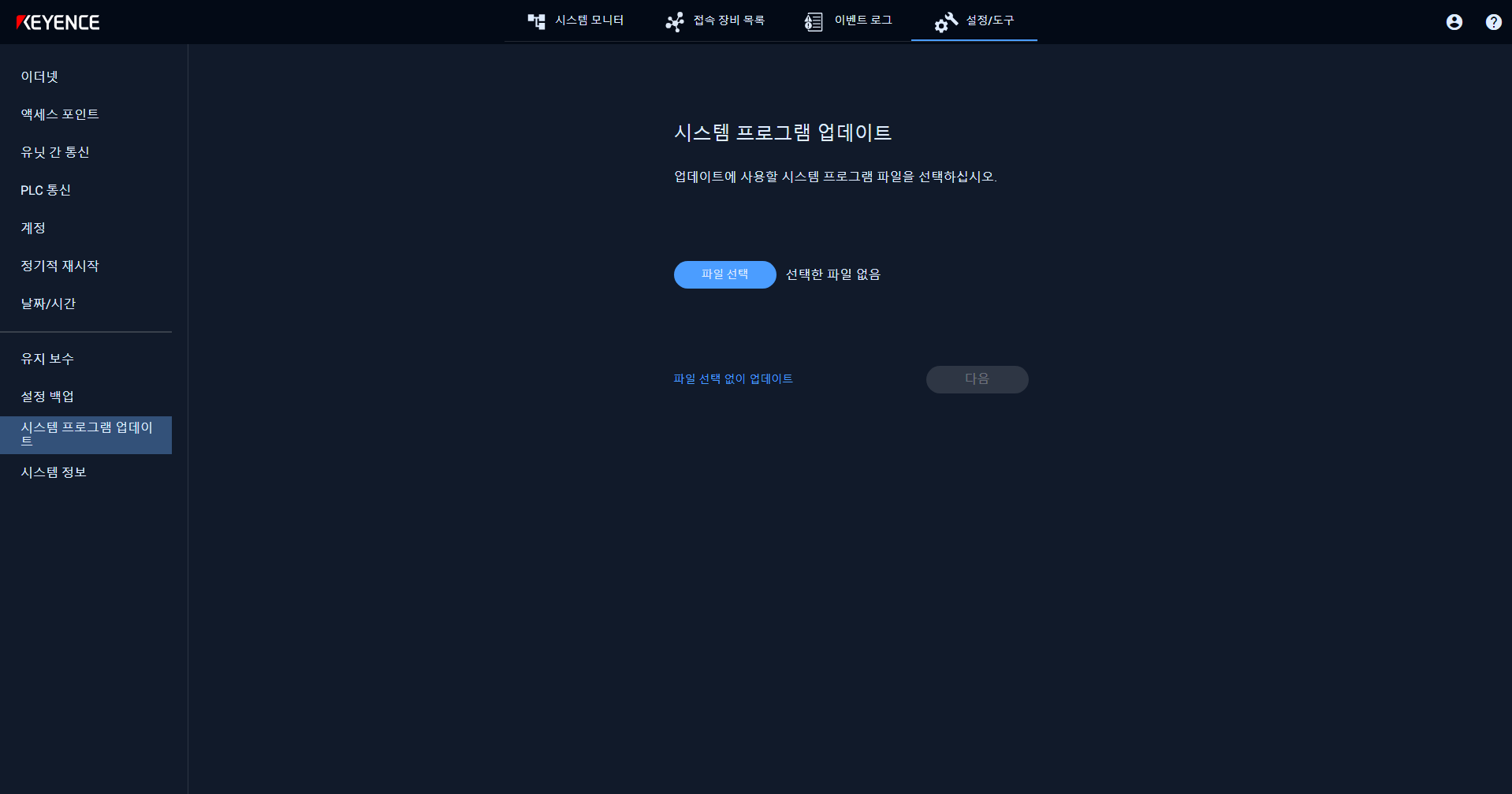

1[시스템 프로그램 업데이트] 메뉴를 선택합니다.
2[파일 선택]을 선택하고 시스템 프로그램 파일을 선택합니다.
3[다음]을 선택합니다.
확인 메시지가 표시되고 [확인]을 선택하면 선택한 시스템 프로그램 파일이 컨트롤러에 업로드됩니다. 업로드가 완료되면 무선 네트워크의 컨트롤러와 유닛 목록이 표시됩니다.
|
|
컨트롤러의 시스템 프로그램 파일을 사용하여 유닛의 시스템 프로그램을 업데이트하는 경우는 [파일 선택 없이 업데이트]를 선택합니다. 확인 메시지가 표시되고 [확인]을 선택하면 무선 네트워크의 컨트롤러와 유닛 목록이 표시됩니다. |

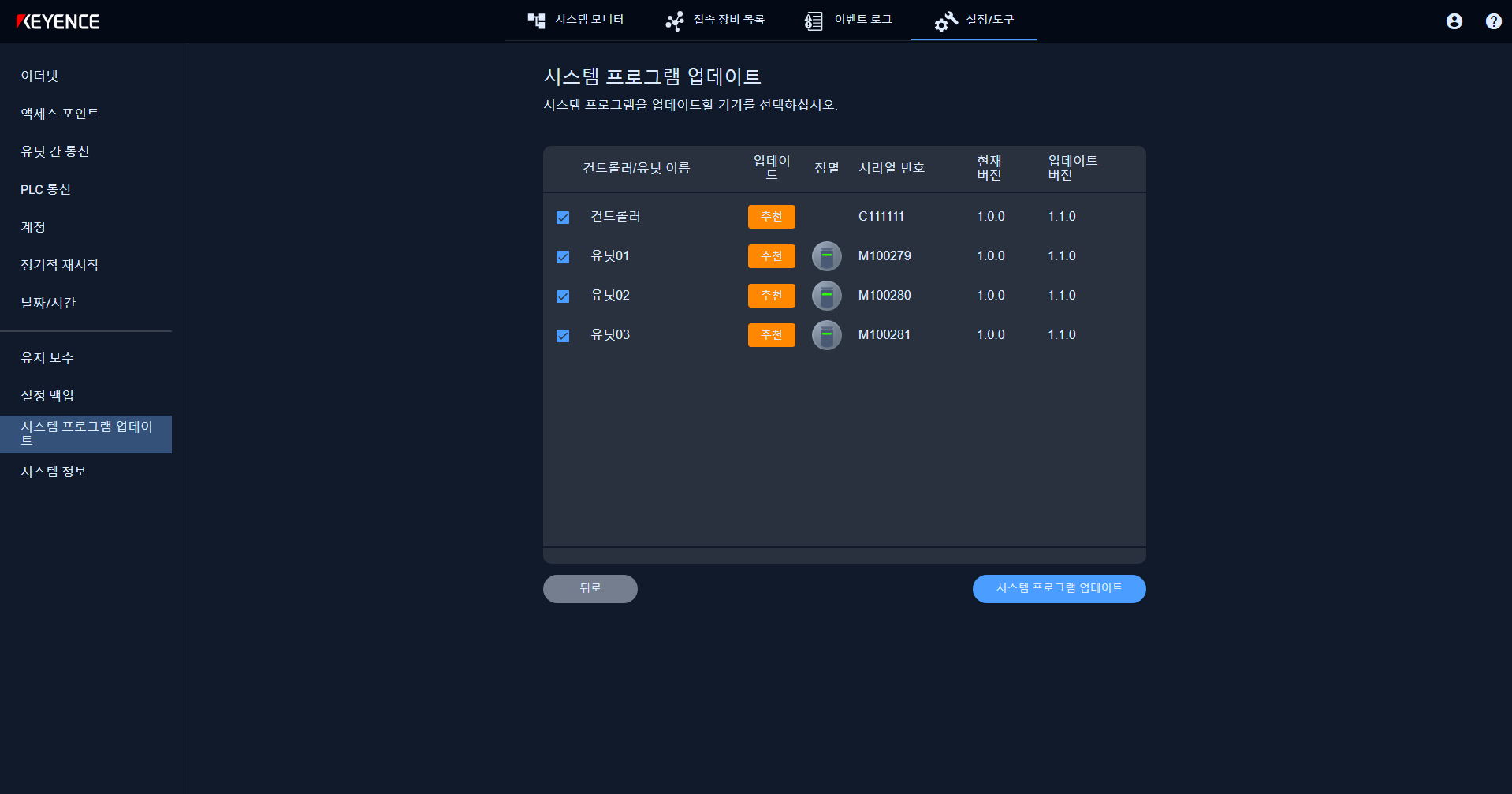

4[업데이트] 란을 확인하고 프로그램 파일을 업로드할 컨트롤러와 유닛에 체크를 합니다.
업데이트
•요구됨: 업로드된 파일에 중요한 업데이트 정보가 포함되어 있으며 업데이트가 필요한 상태입니다.
•추천: 업로드된 파일의 버전에서 업데이트가 권장되는 상태입니다.
•가능함: 업로드된 파일의 버전에서 업데이트가 가능한 상태입니다.
•불가능함: 업로드된 파일에서 업데이트할 수 없는 상태입니다.
•연결되지 않음: 유닛이 미접속으로 업데이트 필요 여부를 확인할 수 없는 상태입니다.
|
|
[업데이트] 란이 [요구됨], [추천], [가능함]인 컨트롤러와 유닛이, 시스템 프로그램 업데이트 대상입니다. |
5[시스템 프로그램 업데이트]를 선택합니다.
시스템 프로그램의 업데이트 처리가 시작됩니다.
업데이트가 완료되면 웹페이지를 업데이트하십시오.
[업데이트] 란이 [불가능함]이 되면 업데이트는 완료된 것입니다.
|
|
[시스템 프로그램 업데이트]는 업데이트 대상 수에 따라 업데이트에 필요한 시간이 달라집니다. 또한 무선을 통해 업데이트를 수행하기 위한 무선 상태에 따라서도 다릅니다. 시스템 프로그램 업데이트 중에는 기기의 전원을 절대로 끄지 마십시오. 시스템 프로그램 업데이트 중에 전원을 끄면 고장 날 수 있습니다. |
무선 네트워크 안의 컨트롤러 및 유닛의 모델, 버전 정보, 시리얼 번호 및 라이선스 정보를 확인합니다.
시스템 정보의 확인은 [시스템 정보] 메뉴에서 실행합니다.

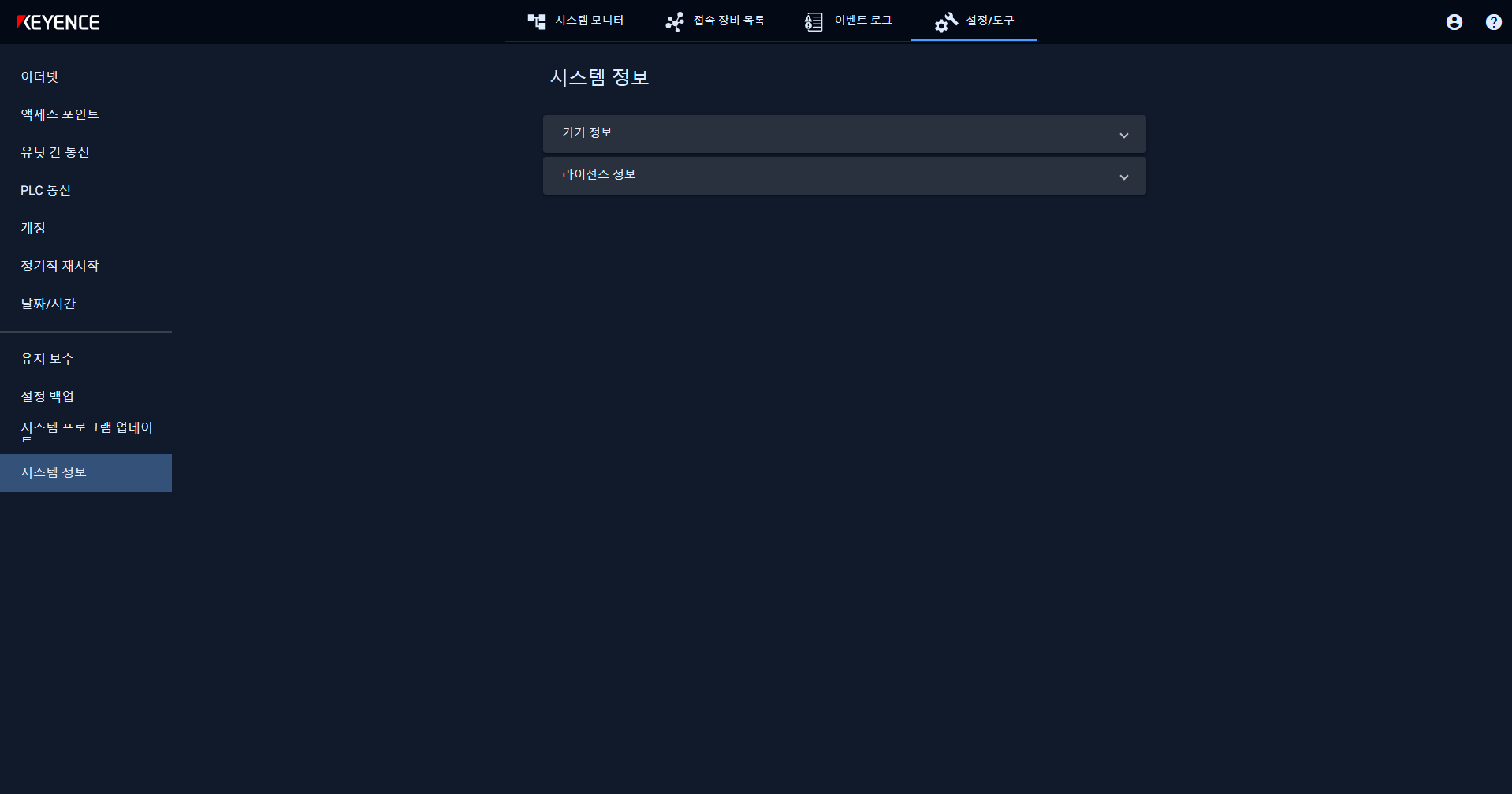

1[시스템 정보] 메뉴를 선택합니다.
무선 네트워크의 컨트롤러 및 유닛 정보가 목록 표시됩니다.
2시스템 정보를 확인합니다.
|
항목 |
설명 |
||
|
기기 정보 |
컨트롤러와 유닛의 기기 정보가 표시됩니다. |
||
|
|
컨트롤러 |
컨트롤러 정보가 표시됩니다. |
|
|
|
컨트롤러 이름 |
설정된 컨트롤러 이름이 표시됩니다. |
|
|
모델 |
컨트롤러의 모델이 표시됩니다. |
||
|
시스템 프로그램 버전 |
컨트롤러의 시스템 프로그램 버전이 표시됩니다. |
||
|
시리얼 번호 |
컨트롤러의 시리얼 번호가 표시됩니다. |
||
|
유닛 목록 |
네트워크의 모든 유닛에 대한 정보가 표시됩니다. |
||
|
|
유닛 이름 |
설정된 유닛 이름이 표시됩니다. |
|
|
모델 |
유닛의 모델이 표시됩니다. |
||
|
시스템 프로그램 버전 |
유닛의 시스템 프로그램 버전이 표시됩니다. |
||
|
시리얼 번호 |
유닛의 시리얼 번호가 표시됩니다. |
||
|
유닛 No. |
컨트롤러 관리 상 유닛의 할당 번호가 표시됩니다. |
||
|
라이선스 정보 |
Web Tool에서 사용하는 소프트웨어의 라이선스 정보를 확인할 수 있습니다. [표시]를 선택하면 웹브라우저의 다른 페이지에 라이선스 정보가 표시됩니다. |
||
