WS-1000 시리즈의 유닛에 유닛 자신 및 접속 장비와의 접속용 IP 주소를 부여하여 여러 개의 다른 네트워크 주소 간의 통신을 가능하게 하는 기능입니다.
IP 주소가 동일한 기기의 동일 네트워크에 참가시키려는 경우 및 네트워크를 분리하고 싶을 때 활용 가능합니다.
|
|
본 기능은 Ver.1.3 이후 지원합니다. |
유닛 IP 주소 변환이란
이더넷 통신은 네트워크에 존재하는 기기에 고유 IP 주소를 할당하는 것을 통해 기기를 식별하여 통신할 수 있습니다.
따라서 네트워크 내에 동일한 IP 주소 기기가 존재하면 기기를 식별할 수 없어서 올바르게 통신할 수 없습니다.
유닛 IP 주소 변환은 이런 케이스에도 네트워크를 분리하여 통신이 가능한 기능입니다.
아래 그림의 예에서는
① 유닛의 접속용 IP 주소(192.168.1.1)를 할당하여 컨트롤러 ↔ 유닛 간을 IP 주소 지정으로 통신할 수 있는 상태로 만듭니다.
② 유닛 IP 주소 변환으로 유닛의 접속용 IP 주소(192.168.1.1)와 유닛의 IP 주소(192.168.0.254)를 연결합니다.
③ 유닛의 IP 주소(192.168.0.254) ↔ 각종 접속 장비의 IP 주소(192.168.0.10)를 IP 주소 지정으로 통신 가능한 상태로 만듭니다.
위 ①②③의 절차를 실행하면, 여러 다른 네트워크 주소 간의 통신이 가능하게 됩니다.
설정 절차
1[설정/도구]>[이더넷]에서 [유닛 기본 설정]의 [IP 주소 변환]을 [활성화]로 합니다.
2[유닛 IP 주소 변환]을 사용하는 유닛을 선택합니다.
모든 유닛을 사용하는 경우는 [모든 장치는 IP 주소 변환 모드에서 작동합니다.]의 체크 박스를 선택합니다.
일부 유닛에서만 사용하는 경우는 [모든 장치는 IP 주소 변환 모드에서 작동합니다.]의 체크 박스를 해제하고 [유닛 선택]에서 해당하는 기기의 체크 박스를 선택하여 [확정]합니다.
|
|
유닛 IP 주소 변환 기능을 사용하는 경우, 유닛에도 접속 장비 대수분의 IP 주소가 필요합니다. 컨트롤러에 유선 LAN 접속된 유닛은 유닛 IP 주소 변환 기능을 설정할 수 없습니다. 또한 유닛 IP 주소 변환 기능을 설정한 유닛을 컨트롤러에 유선 LAN으로 연결한 경우, 해당 유닛의 유닛 IP 주소 변환 기능은 작동하지 않습니다. 유닛 IP 주소 변환 기능을 사용하여 접속할 수 있는 기기는 유닛 1개에 최대 16대, 시스템 1개에 최대 304대*입니다. *컨트롤러에 유선 LAN 접속된 유닛을 제외하고 최대 19대의 유닛에 각각 16종류의 설정을 한 경우입니다. |
3[변환 규칙 추가]를 선택하고 설정 내비 대화 상자를 표시합니다.

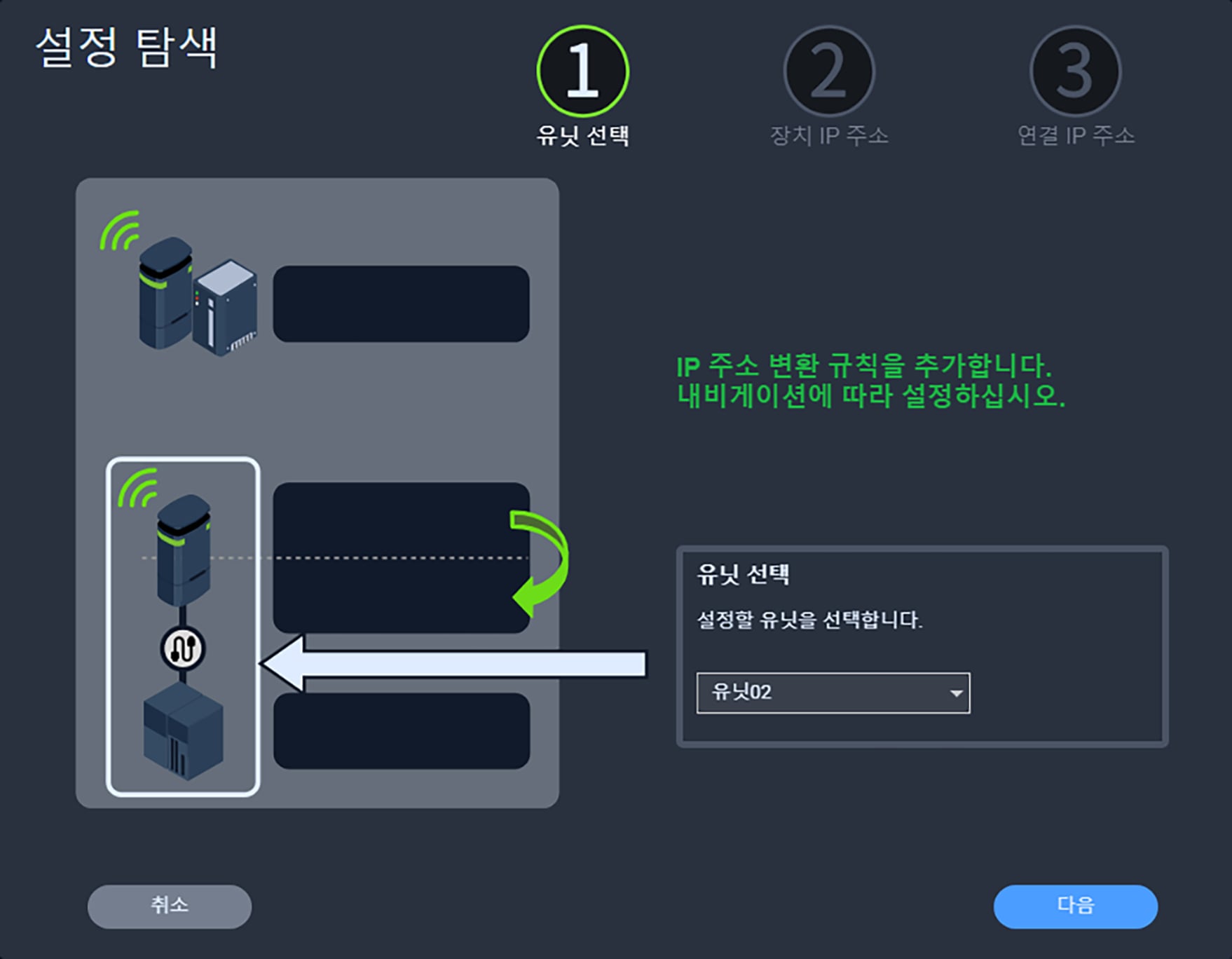

4유닛 IP 주소 변환 기능을 사용할 유닛을 선택하고 [다음]을 선택합니다.

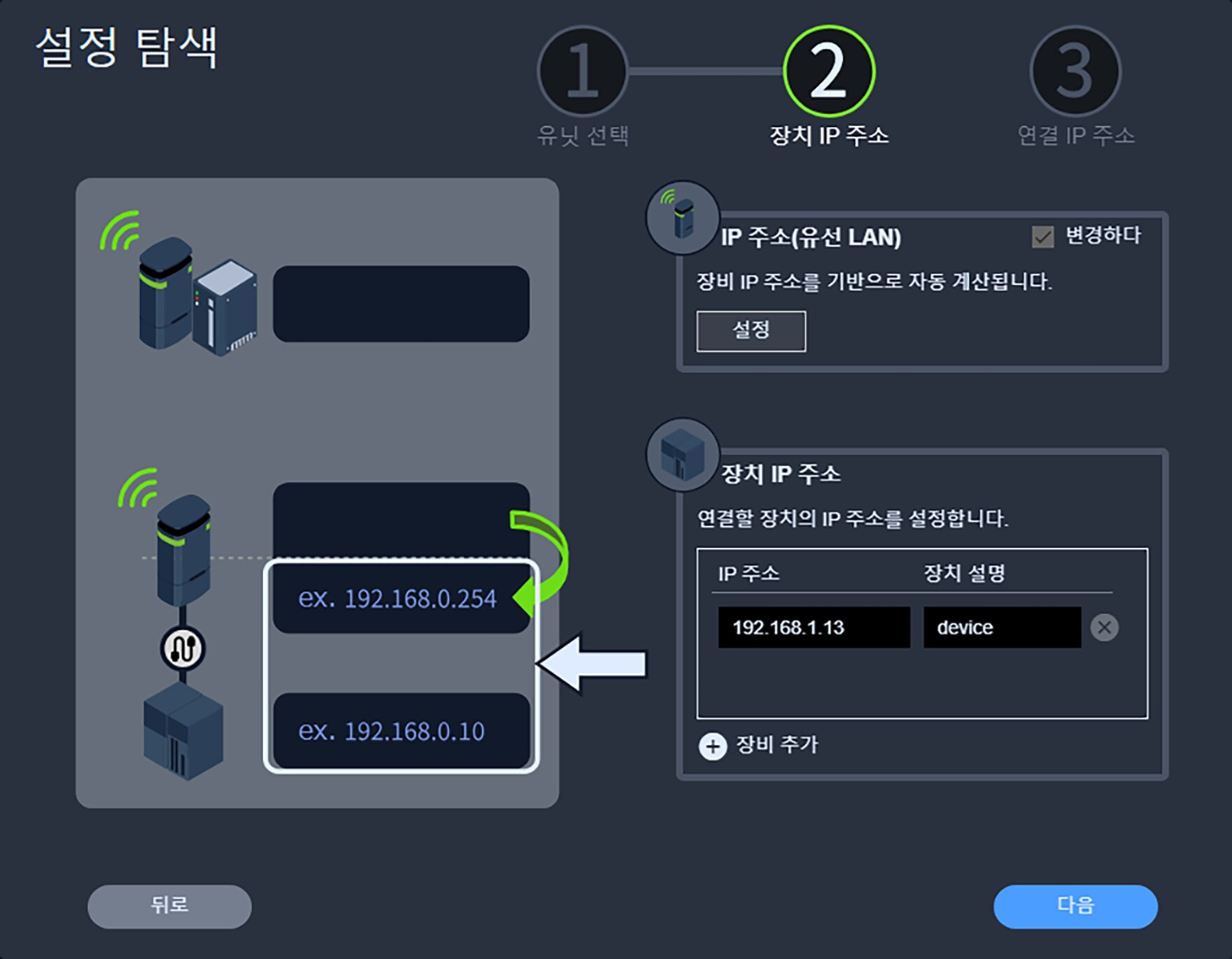

5유닛 IP 주소 변환 기능을 사용하여 접속할 기기의 IP 주소 및 유닛의 IP 주소를 설정합니다.
|
|
접속 장비 최대 16대분의 설정을 일괄하여 실시할 수도 있습니다. |

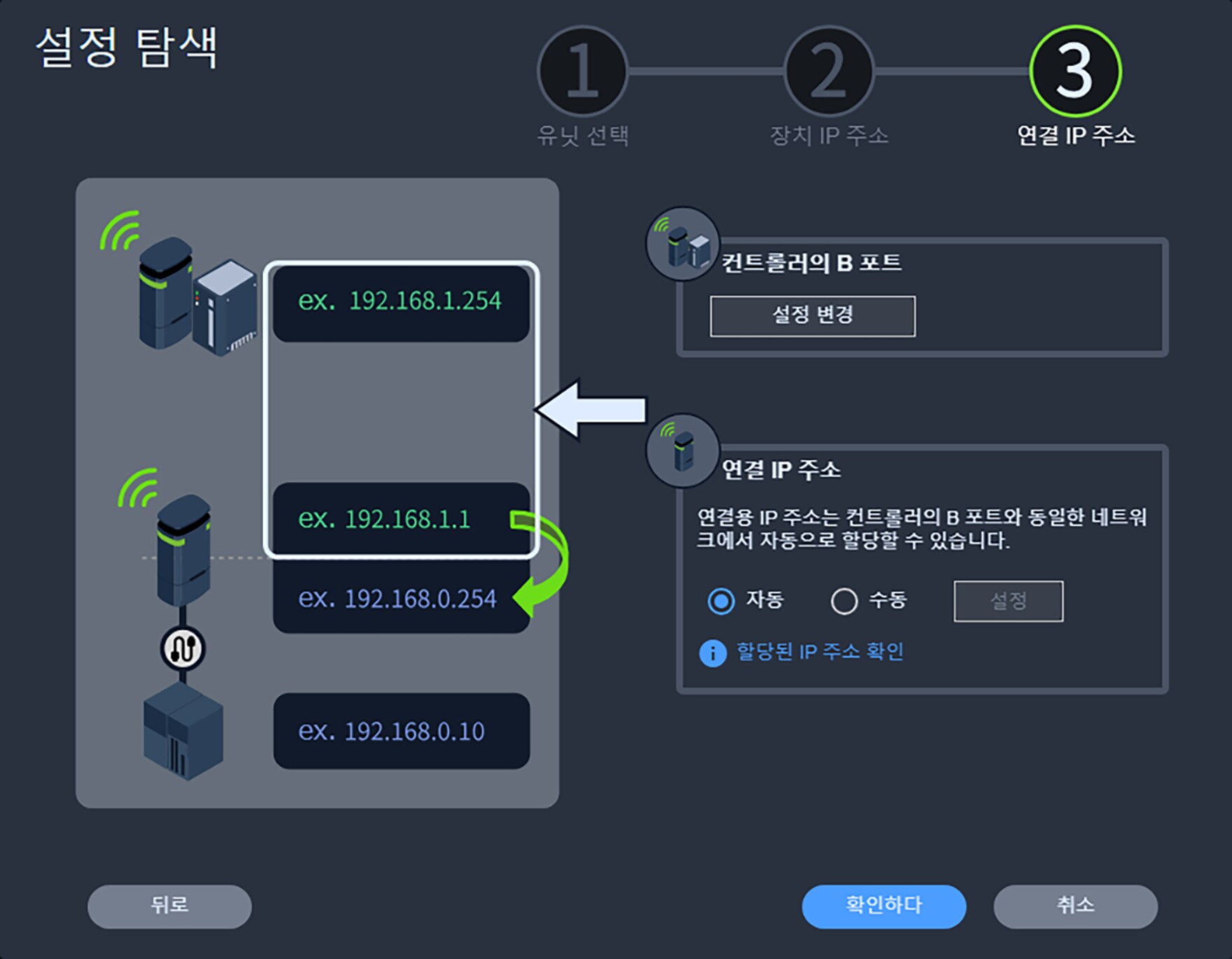

6유닛 접속용 IP 주소와 컨트롤러의 B 포트의 IP 주소를 설정하여 [확인하다]을 선택합니다.
유닛 접속용 IP 주소는 순서 5에서 설정한 기기 대수분의 설정이 필요합니다.
접속용 IP 주소에 대해서는 빈 IP 주소로 자동으로 설정할 수 있습니다.
수동으로 설정하는 경우는 접속 장비별로 접속용 IP 주소를 지정합니다.
|
|
•유닛 IP 주소 변환 기능을 사용하여 접속하는 기기 대수분의 접속용 IP 주소가 필요합니다. 또한 이 접속용 IP 주소는 동일한 무선 네트워크 내에서 다른 유닛 포함하여 IP 주소와 중복하지 않도록 설정할 필요가 있습니다. •컨트롤러의 B 포트의 IP 주소는 초기값인 채로 변경하지 않고 사용할 수 있습니다. |
7다른 유닛에도 동일 설정을 반영하는 경우는 [다른 유닛에 전개]에서 설정이 가능합니다.
8설정이 완료되면 화면 상부의 [저장]을 선택합니다.
설정 저장 및 유닛의 재시작 확인 메시지가 표시됩니다. [확인]을 선택하면 설정 저장 후
재시작이 실행된 메시지가 표시됩니다.
|
|
[편집]을 선택하면 설정 내용의 목록 확인 및 편집, 삭제가 가능합니다. |
통신 설정 예
이 장에서는 KV-8000 시리즈와 유닛 IP 주소 변환 기능을 조합한 통신 설정 예를 설명합니다.
케이스①: KV-8000 시리즈①에서 KV-8000 시리즈②의 데이터를 모니터링하는 경우
KV-8000 시리즈①(192.168.1.1)의 통신 대상 설정을 KV-8000 시리즈②의 IP 주소(192.168.0.10)에 연결한 유닛의 접속용 IP 주소(192.168.1.10)로 하면 KV-8000 시리즈①에서 KV-8000 시리즈②의 데이터를 모니터링할 수 있습니다.
케이스②: KV-8000 시리즈③에서 KV-8000 시리즈①의 데이터를 모니터링하는 경우
KV-8000 시리즈③(192.168.0.10)의 통신 대상 설정을 KV-8000 시리즈①(192.168.1.1)로 설정합니다.
또한 통신 대상인 KV-8000 시리즈①(192.168.1.1)은 KV-8000 시리즈③(192.168.0.10)의 네트워크 세그먼트의 범위 밖이 되므로, KV-8000 시리즈③의 기본 게이트웨이를 접속 중인 유닛의 IP 주소(192.168.0.254)로 설정합니다.
상기 설정에 의해 KV-8000 시리즈③에서 KV-8000 시리즈①의 데이터를 모니터링할 수 있습니다.
케이스③: KV-8000 시리즈②에서 KV-8000 시리즈③의 데이터를 모니터링하는 경우
KV-8000 시리즈②(192.168.0.10)의 통신 대상 설정을 KV-8000 시리즈③의 IP 주소(192.168.0.10)에 연결한 유닛의 접속용 IP 주소(192.168.1.20)로 설정합니다.
또한 접속용 IP 주소(192.168.1.10)는 KV-8000 시리즈②(192.168.0.10)의 네트워크 세그먼트의 범위 밖이 되므로, KV-8000 시리즈②의 기본 게이트웨이를 접속 중인 유닛의 IP 주소(192.168.0.254)로 설정합니다.
상기 설정에 의해 KV-8000 시리즈②에서 KV-8000 시리즈③의 데이터를 모니터링할 수 있습니다.
