원래의 IP 주소로 가는 정보를 다른 IP 주소로 가는 정보로 변환하여 전송하는 메커니즘입니다. NAT나 NAPT 등으로 표현되는 경우도 있습니다.
이 메커니즘을 사용하면 WS-1000에서는 다른 네트워크 세그먼트인 Ethernet 포트(A)와 Ethernet 포트(B) 간의 통신을 가능하게 합니다.
공장용 네트워크와 사내용 네트워크 간에 일부 통신만 가능하게 할 필요가 있을 때 등에 활용 가능합니다.
지원 가능한 통신 프로토콜
IP 포워딩/IP 마스커레이드에서 지원 가능한 통신 프로토콜은 TCP/UDP/ICMP입니다.
TCP/UDP에서는 IP 주소와 포트 번호를 기반으로 통신을 수행합니다.
KV 시리즈에서도 다음과 같은 설정으로 통신을 수행하고 있습니다.
|
|
각 기기의 통신 프로토콜 및 통신에 사용 중인 IP 주소, 포트 번호는 사양/설정에 따라 다릅니다. IP 포워딩/IP 마스커레이드에서 지원 가능한지 여부는 각 기기의 매뉴얼 및 설정을 확인하십시오. |
•IP 포워딩: IP 포워딩의 내용 및 설정 방법에 대해서 설명합니다.
•IP 마스커레이드: IP 마스커레이드 내용 및 설정 방법에 대해서 설명합니다.
IP 포워딩이란
WS-1000의 「Ethernet 포트(A)의 IP 주소×대기 포트 번호」와 「통신 대상 IP 주소×포트 번호」를 1:1로 연결하여 다른 네트워크 주소 사이의 통신을 가능하게 하는 기능입니다.
|
|
대기 포트 번호는 중복되지 않도록 설정할 필요가 있으므로, 클라이언트 기기가 통신 대상 포트를 변경할 수 없는 경우는, 동일한 통신 방법을 여러 기기에 대해 실시할 수 없는 경우가 있습니다. |
IP 포워딩의 통신 절차
이 장에서는 KV STUDIO(컴퓨터)에서 IP 포워딩을 사용하여 KV 시리즈에 접속하는 방법을 예로 설명합니다.
네트워크 구성은 다음 그림과 같이 설정합니다.
이 장에서는 Ethernet 포트(A)는 IP 주소의 설정 포함 완료된 것으로 합니다.
1Web Tool의 [설정/도구]>[이더넷]>[IP 포워딩]에서 [규칙 추가]를 선택합니다.

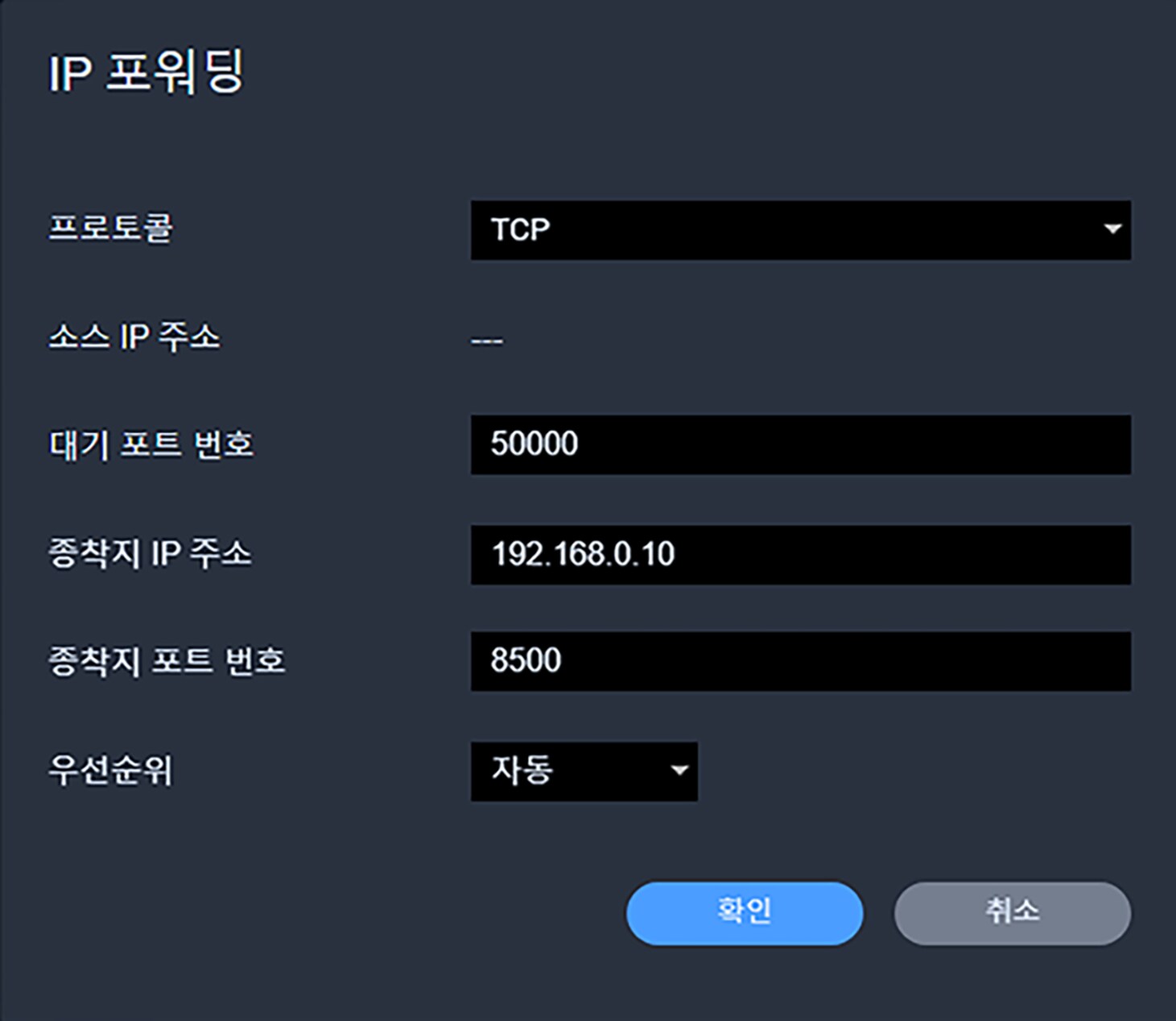

2IP 포워딩의 전송 규칙은 다음과 같이 설정하고 [확인]을 선택합니다.
•프로토콜: TCP
•대기 포트 번호: 50000
•종착지 IP 주소: 192.168.0.10
•종착지 포트 번호: 8500
•우선순위: 자동
3 화면 상부의 [저장]을 선택하고 설정을 반영합니다.
4Ethernet 포트(A)에 접속한 KV STUDIO(컴퓨터)의 이더넷 통신 설정을 전송 규칙에 맞춥니다.
「IP 주소: Ethernet 포트(A)의 IP 주소(10.11.1.1)」, 「포트 번호: 대기 포트 번호(50000)」로 설정합니다.
이 설정으로 192.168.0.10의 포트 번호 8500에 대한 모니터를 시작하는 설정이 됩니다.
5KV STUDIO를 모니터 모드로 이행합니다.
KV STUDIO(컴퓨터)와 다른 네트워크 세그먼트의 KV 시리즈를 모니터링할 수 있습니다.
|
|
•ICMP 프로토콜의 IP 포워딩에 대해서 ICMP의 IP 포워딩에서는 「소스 IP 주소」와 「종착지 IP 주소」를 지정하여 PING 명령을 다른 네트워크 주소에 대해 실시할 수 있습니다. ※「소스 IP 주소」가 동일한 설정이 여러 개 있는 경우 우선도가 가장 작은 값의 것만 실시합니다.
|
IP 마스커레이드란
IP 매스커레이드에는 IP 매스커레이드(전체)와 IP 마스커레이드(개별)이 있습니다.
•IP 마스커레이드(전체): WS-1000가 통신 정보를 자동으로 변환하여, 다른 네트워크 세그먼트 간의 통신을 실현합니다.
•IP 마스커레이드(개별): IP 포워딩과 동일한 통신 방법으로, 다른 네트워크 세그먼트 간의 통신을 실현합니다.
|
|
IP 마스커레이드(전체)를 사용하여 통신하는 경우, 직접 통신 대상 설정을 지정하여 통신할 수 있습니다만, 클라이언트 기기 측의 기본 게이트웨이를 WS-1000의 Ethernet 포트(B)의 IP 주소 설정으로 하여 WS-1000의 Ethernet 포트(B)에 통신 정보를 송신할 필요가 있습니다. 마찬가지로 유닛의 액세스 포인트 경유로 접속 중인 클라이언트 기기에서 IP 주소의 자동 취득을 설정한 기기가 IP 매스커레이드(전체)를 사용하여 통신하는 경우는 WS-1000의 기본 게이트웨이 할당 설정에서 WS-1000의 Ethernet 포트(B)의 IP 주소를 할당할 필요가 있습니다. |
IP 마스커레이드의 통신 절차
이 장에서는 IP 마스커레이드(전체)의 설정 절차에 대해서 설명합니다.
KV STUDIO(컴퓨터)에서 IP 포워딩을 사용하여 KV 시리즈에 접속하는 방법을 예로 설명합니다.
네트워크 구성은 다음 그림과 같이 설정합니다.
또한 Ethernet 포트(A)는 IP 주소의 설정 포함 완료된 것으로 합니다.
|
|
IP 마스커레이드(개별)에 대해서는 IP 포워딩을 참고로 설정해 주십시오. |
1Web Tool의 [설정/도구]>[이더넷]>[IP 마스커레이드]에서 [활성화(전체)]를 선택합니다.
2화면 상부의 [저장]을 선택하고 설정을 반영합니다.
3접속할 KV STUDIO(컴퓨터)의 네트워크 설정의 기본 게이트웨이를 WS-1000의 Ethernet 포트(B)의 IP 주소로 설정합니다.
4Ethernet 포트(B)(또는 동일 무선 네트워크의 유닛)에 접속한 KV STUDIO(컴퓨터)의 이더넷 통신 설정을 통신 대상으로 설정합니다.
[IP 주소: KV 시리즈의 IP 주소(10.11.1.10)], [포트 번호: 8500]로 설정합니다.
5KV STUDIO를 모니터 모드로 이행합니다.
KV STUDIO(컴퓨터)와 다른 네트워크 세그먼트의 KV 시리즈를 모니터링할 수 있습니다.
