CO2 레이저 마킹기
이 페이지에서는 레이저 마킹기 중에서도 수지나 종이 등에 대한 인쇄, 필름 등의 가공 용도에 적합한 「CO2 레이저 마킹기」의 인쇄 사례와 특징을 설명합니다.
애플리케이션
CO2 레이저는 기본 파장 레이저에 비해 10배 이상 길며, 이것은 일반적으로 사용되는 레이저 중 가장 긴 파장대입니다.
열을 가해 인쇄하는 방식이므로 종이나 수지뿐만 아니라 글라스나 PET 등의 투명체, 목재, 고무 등에도 인쇄할 수 있습니다.
반면에 금속은 레이저광이 거의 반응하지 않기(흡수되지 않기) 때문에 인쇄하기 어렵습니다.
- A
- 자외 영역
- B
- 가시 영역
- C
- 적외 영역
-
포장 상자
-
페트병
-
의장 인쇄
-
글라스 웨이퍼
-
웨더 스트립
-
전자 기판
CO2 레이저의 구조와 특징

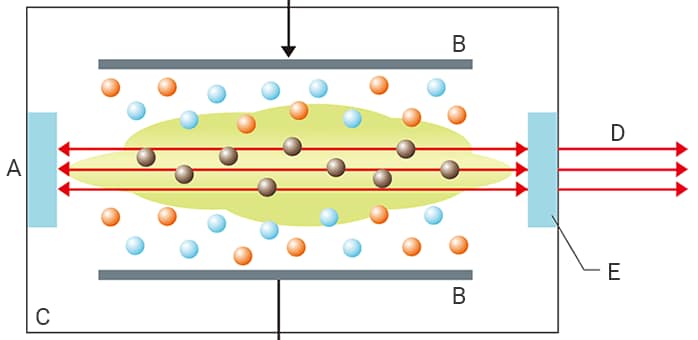

CO2 레이저는 CO2 가스를 매질로 이용한 기체 레이저입니다. 발진관 내에는 CO2 가스를 봉입하고 방전을 발생시키기 위한 전극판이 배치되어 있습니다. 방전에 의해 가스 안에 플라즈마가 발생하고, 빛이 전반사 미러와 출력 미러 사이를 왕복해 증폭되어 레이저로 출력됩니다.
- A
- 전반사 미러
- B
- 전극: Electrode
- C
- CO2 가스
- D
- 레이저
- E
- 출력 미러
특징: 가공 용도에도 사용 가능
CO2 레이저는 대상 물체에 열을 가하는 방식이므로 인쇄 외에 드릴링이나 게이트 컷, 하프 컷 등의 가공 용도로도 이용할 수 있습니다. 바이트 등을 이용한 기계적인 가공에 비해 마모로 인한 품질 저하 방지 및 유지 보수가 필요 없다는 장점이 있습니다.
-
필름 컷·홀 가공
-
게이트 컷
-
전선 피복 컷
칼럼 Column
단파장 타입·세선 타입으로 더욱 품질 향상
KEYENCE는 CO2 레이저 인쇄의 품질 향상을 위해 단파장 타입과 세선 타입을 라인업했습니다. 각각 다음과 같은 장점이 있습니다.
기존
손상이 크고 각인이 깊어 거칠다.
- A
- 부풀어 오름
- B
- 깊이
ML-Z
손상이 적고 각인이 얕아 정교하다.
- A
- 부풀어 오름
- B
- 깊이
- 9.3 μm 단파장 타입
- 수지의 열 흡수 특성에 맞추어 레이저 빔을 10.6 μm에서 9.3 μm로 단파장화했습니다. 수지의 흡수율이 높아 얕은 인쇄 표면도 부풀어 오름이 적은 정교한 인쇄 가공을 실현합니다.

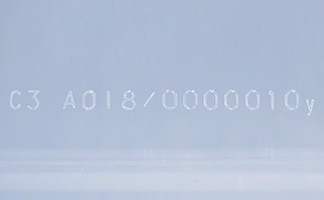

페트병에 인쇄
-
표준 타입
-
세선 타입
- A
- 파워 밀도
- 세선 레이저 타입
- 표준 타입에 비해 레이저 스폿의 직경이 작아 세밀한 인쇄에 효과적입니다. 또한, 스폿이 작은 만큼 파워 밀도도 높아서 절단이나 홀 가공 등을 효율적으로 할 수 있습니다.

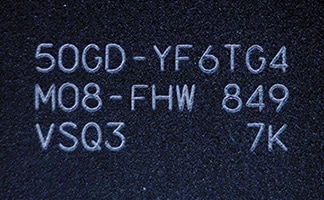

IC칩에 인쇄
제품 소개
3D 제어 3축 CO2 레이저 마킹기 ML-Z 시리즈
- 3D 제어
- 42 mm 폭으로 초점 거리를 바꾸어 설비 비용의 대폭 절감, 제품 형상에 어울리는 깔끔한 인쇄·가공을 실현합니다.
- 30 W 하이 파워
- 인쇄 택 타임을 단축, 고속 이동 중인 제품에도 선명하고 안정적인 인쇄를 실현합니다.
- 300 mm 와이드 에어리어
- 300×300 mm의 넓은 범위를 한 대로 전부 커버하여 설비의 간소화와 택 타임 단축을 실현합니다.
