화이버 레이저 마킹기

이 페이지에서는 레이저 마킹기 중에서도 금속의 흑색 인쇄나 깊은 각인 용도에 적합한 「화이버 레이저 마킹기」의 인쇄 사례와 특징, YVO₄ 레이저와의 차이에 대해 설명합니다.

애플리케이션
화이버 레이저의 구조와 특징
YVO₄ 레이저와의 차이
제품 소개

애플리케이션

화이버 레이저 마킹기(파장: 1,090 nm)는 기본 파장이라 불리는 파장대에 속하며 금속·수지 등 다양한 재질에 인쇄할 수 있습니다. 특히 하이 파워가 필요한 금속의 흑색 인쇄나 깊은 각인 용도에 적합합니다. 반면에 글라스 등 투명체는 빛이 투과되기 때문에 기본적으로 인쇄할 수 없습니다.

깊은 각인(인쇄 후 도장)

(차체 프레임)
흑색 인쇄

(베어링)
고속 2D 코드 인쇄

(엔진 블록)
절삭 인쇄

(키 실린더)
가공(컷)

(알루미늄판)
버 제거(프레임 IC)

(왼쪽: 처리 전 오른쪽: 처리 후)

화이버 레이저의 구조와 특징

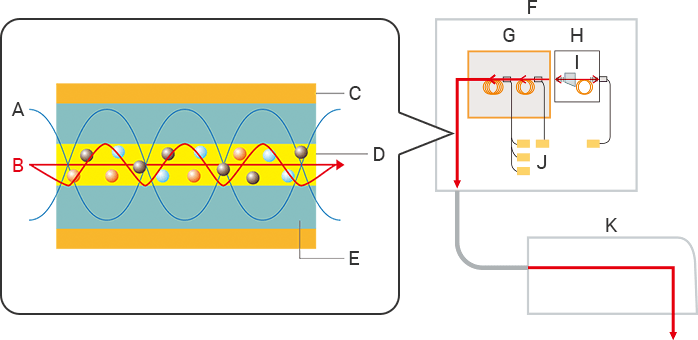

화이버 레이저란 광화이버에 의한 장거리 통신의 중계 증폭 기술이 고출력 레이저로 발전한 것입니다. 레이저광이 광화이버 내로 나아가 효율적으로 증폭되어 고출력 레이저를 실현합니다.

특징: 하이 파워 마킹

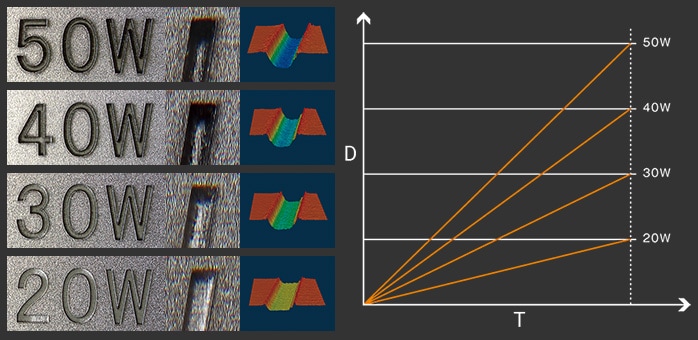

고출력 레이저를 이용하여 기존의 레이저 마킹기에 비해 「같은 인쇄 시간 동안 더 깊이」, 「같은 각인 깊이를 더욱 빨리」 인쇄할 수 있습니다. 인쇄 시간을 단축시키거나 더 깊이 각인하기를 원하는 니즈에 대응합니다.

YVO₄ 레이저와의 차이

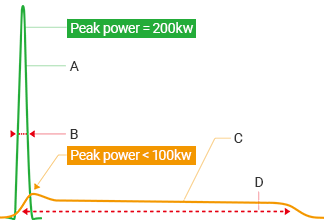

YVO4 레이저와의 차이 — A

YVO₄ 레이저

B

펄스 폭≒5 ns

C

화이버 레이저

D

펄스 폭>120 ns

같은 기본 파장 레이저로 YVO₄ 레이저(파장: 1,064 nm)가 있습니다.
광화이버로 레이저광을 증폭시키는 화이버 레이저와 달리 YVO₄ 레이저는 YVO₄ 결정으로 레이저광을 증폭시키는 고체 레이저입니다. 양쪽의 차이는 피크 파워와 펄스 폭입니다.*
화이버 레이저가 저피크·장펄스로 금속의 깊은 각인·하이 파워 인쇄에 적합한 반면, YVO₄ 레이저는 고피크·단펄스 레이저로 열손상을 억제한 고발색·저손상 인쇄에 적합하다고 할 수 있습니다.

*피크 파워: 레이저광 1펄스의 순간적인 출력 최대값
펄스 폭: 레이저광 1펄스가 조사되는 시간

	YVO₄ 레이저	화이버 레이저
Ni 도금 인쇄
SUS 깊은 각인 인쇄	깊이 1 μm	깊이 8 μm

칼럼 Column

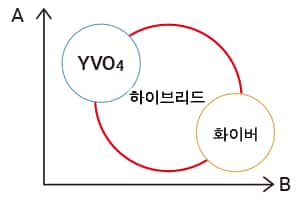

하이브리드 레이저 마킹기

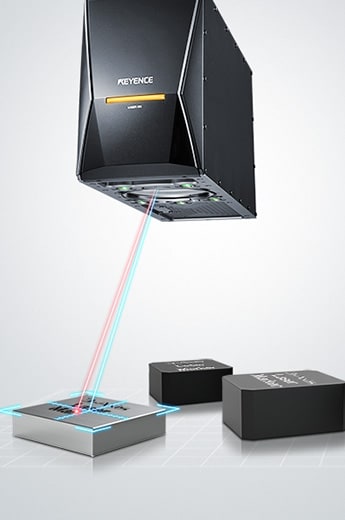

KEYENCE는 YVO₄ 레이저의 기술과 화이버 레이저의 기술을 융합시킨 하이브리드 레이저 마킹기를 라인업했습니다.
수지에 맞는 섬세한 인쇄, 금속에 맞는 고출력 인쇄 등, 각종 대상 물체에 적합하게 인쇄할 수 있습니다.
하이브리드 레이저 마킹기는 고체 레이저와 화이버 레이저의 지속적인 개발을 통한 KEYENCE만의 독자적인 기술입니다.
