용도로 선택

편심

편심 측정기를 찾고 계시는 분께

측정기의 종류, 설치 환경 등 여러 요소를 바탕으로 편심을 측정하는 최적의 측정 방법을 선택하는 것이 중요합니다. 부적합한 기기를 선정하면 필요한 정도를 확보할 수 없거나 운용 공정 수가 늘어나기 때문에 적합한 기기의 선정은 필수입니다.
이 페이지는 편심 측정기를 찾고 계시는 분이 최적의 측정기를 손쉽게 선정하실 수 있도록 길잡이가 되어드립니다.

「편심」의 측정 방법

「편심」을 측정하는 최적의 방법을 측정기 제안과 함께 소개합니다.

반사형으로 측정

측정 예: 고정도 롤러의 편심 측정

최적의 측정기 확인하기

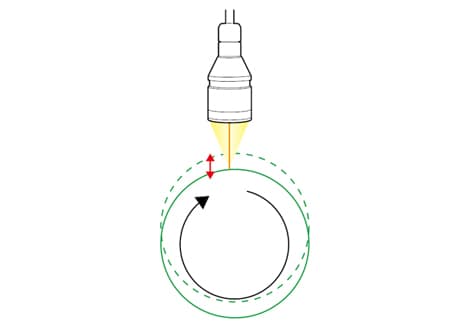

최적의 측정기반사형 레이저 변위 센서

원의 정점에 레이저를 조사하여 거리의 변동을 고속 샘플링으로 포착합니다.

POINT
  • 회전 속도 10배 이상의 샘플링 속도로 측정해야 합니다.
  • 샤프트가 가늘어지면 편심으로 인해 정점 위치가 좌우로 어긋나서 오차가 커집니다.

투과형으로 1점에서 측정

측정 예: 모터 샤프트의 편심 측정

최적의 측정기 확인하기

최적의 측정기투과형 마이크로미터

롤의 에지 위치 변동을 고속 샘플링으로 측정합니다.

POINT
  • 피크 to 피크 홀드 기능 등을 이용하여 진동량의 p-p값을 구합니다.
  • 회전 속도 10배 이상의 샘플링 속도로 측정해야 합니다.

투과형으로 여러 점에서 측정

측정 예: 스폰지 롤러의 편심 측정

최적의 측정기 확인하기

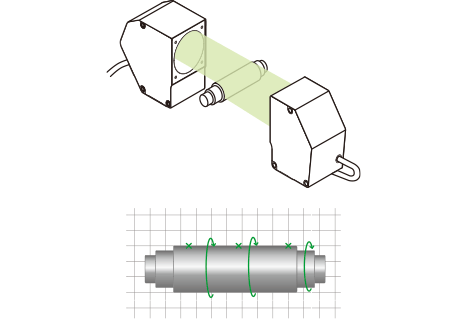

최적의 측정기투과형 2D 마이크로미터

2차원 투영 방식으로 취득한 화상에서 지정한 여러 포인트의 위치 변동을 구하여 편심량을 측정합니다.

POINT
  • 원주 상에 파인 V홈이나 돌기부의 진동을 측정할 수 있습니다.
  • 가장자리로부터 일정 거리에 있는 점의 진동을 측정할 수 있습니다.
PDF 다운로드

정리

이 페이지에서는 회전하는 롤러나 샤프트의 편심을 측정하는 방법과 측정기의 구조 및 측정기를 선택할 때의 핵심과 주의점에 대해 설명했습니다.
정리하면 다음과 같습니다.

  • 편심 측정에는 원주 상 1점의 거리나 에지의 위치 변동을 샘플링하는 방법과 지정한 여러 포인트의 위치 변동을 측정하는 방법이 있다.
  • 거리나 에지의 위치 변동을 샘플링할 경우 회전 속도 10배 이상의 샘플링 속도가 필요.
  • 투과형 2D 마이크로미터는 지정한 여러 포인트의 위치 편심량을 측정 가능.
  • 최적의 측정기 선정은 회전 수와 샘플링 속도의 관계, 측정 위치가 핵심.

측정하는 대상에 따라 그 방법이 다양합니다. 최적의 측정을 위해서는 이러한 특징을 알고, 측정기를 올바르게 선정하는 것이 매우 중요합니다.
이 페이지에서 소개한 내용 및 다른 페이지에 기재된 측정 지식과 사례에 대해 정리한 자료 「측정 방법을 알 수 있는 변위 센서/마이크로미터 서포트 가이드」는 아래에서 다운로드할 수 있습니다. 레이저 변위 센서의 라인업 카탈로그와 함께 확인해 보시기 바랍니다.
