대상 물체의 형상, 측정기의 종류, 설치 환경 등 여러 요소를 바탕으로 외경을 측정하는 최적의 측정 방법을 선택하는 것이 중요합니다. 부적합한 기기를 선정하면 필요한 정도를 확보할 수 없거나 운용 공정 수가 늘어나기 때문에 적합한 기기의 선정은 필수입니다. 이 페이지는 외경 측정기를 찾고 계시는 분이 최적의 측정기를 손쉽게 선정하실 수 있도록 길잡이가 되어드립니다.
「외경」을 측정하는 최적의 방법을 측정기 제안과 함께 소개합니다.
측정 예: 고속 선재의 외경 측정

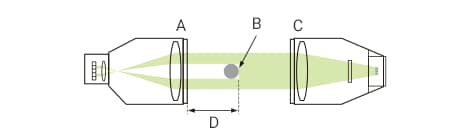

레이저 사이로 대상 물체를 통과시켜 그림자의 크기를 측정합니다.
1차원 텔레센트릭 방식
구동부가 없는 긴 수명 설계
동급 최고 속도 16 kHz 샘플링
측정 예: 인젝터의 다점 외경 측정
2차원 투영 방식이기 때문에 여러 부분의 외경이나 지정한 범위 내의 최대값·최소값을 측정할 수 있습니다.
대상 물체가 기울어져 있어도 위치 보정 기능을 이용하면 올바른 외경 값을 측정할 수 있습니다.
더블 텔레센트릭 실루엣 방식
인라인에서 실루엣 내의 각종 측정·검사가 가능
측정 예: 굵은 강관의 외경 측정

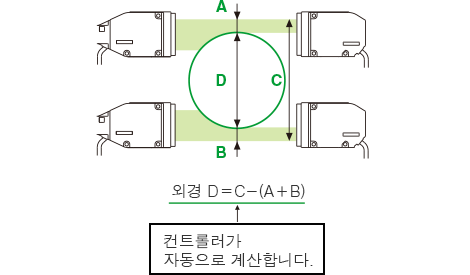

2대의 센서 헤드 사이에 대상 물체를 놓고 외경을 측정합니다.
대상 물체를 좌우로 이동시켜도 값이 달라지지 않도록 마이크로미터 2대의 평행도를 조정하는 것이 중요합니다.
1차원 텔레센트릭 방식
구동부가 없는 긴 수명 설계
동급 최고 속도 16 kHz 샘플링
이 페이지에서는 선재나 인젝터·굵은 강관 등의 외경을 측정하는 방법과 측정기의 구조 및 측정기를 선정할 때의 핵심과 주의점에 대해 설명했습니다.
정리하면 다음과 같습니다.
측정하는 대상에 따라 그 방법이 다양합니다. 최적의 측정을 위해서는 이러한 특징을 알고, 측정기를 올바르게 선정하는 것이 매우 중요합니다.
이 페이지에서 소개한 내용 및 다른 페이지에 기재된 측정 지식과 사례에 대해 정리한 자료 「측정 방법을 알 수 있는 변위 센서/마이크로미터 서포트 가이드」는 아래에서 다운로드할 수 있습니다. 레이저 변위 센서의 라인업 카탈로그와 함께 확인해 보시기 바랍니다.
