대상 물체의 형상, 측정기의 종류, 설치 환경 등 여러 요소를 바탕으로 폭을 측정하는 최적의 측정 방법을 선택하는 것이 중요합니다. 부적합한 기기를 선정하면 필요한 정도를 확보할 수 없거나 운용 공정 수가 늘어나기 때문에 적합한 기기의 선정은 필수입니다. 이 페이지는 폭 측정기를 찾고 계시는 분이 최적의 측정기를 손쉽게 선정하실 수 있도록 길잡이가 되어드립니다.
「폭」을 측정하는 최적의 방법을 측정기 제안과 함께 소개합니다.
측정 예: 전극박의 폭 측정
폭이 좁은 경우에는 헤드 1대로 측정할 수 있습니다.

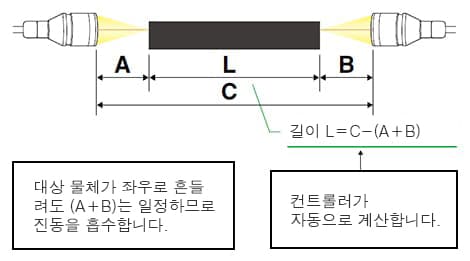

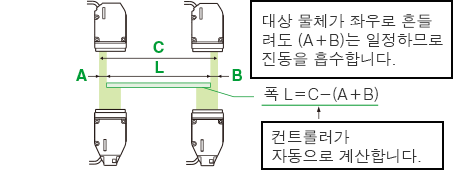

폭이 넓을 경우에는 2대의 센서 헤드로 좌우의 에지 위치를 검출하여 폭을 측정합니다.
1차원 텔레센트릭 방식
구동부가 없는 긴 수명 설계
동급 최고 속도 16 kHz 샘플링
측정 예: 엘라스토머의 폭 측정

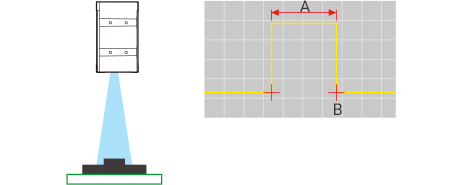

라인 레이저가 조사된 부분의 단면 형상을 취득하고 그 형상을 통해 폭을 측정합니다.
지정한 조건으로 폭과 위치를 측정합니다.
반사형 측정기이므로 레이저가 관통하지 않는 부분의 폭도 측정할 수 있습니다. 대상 물체의 위치가 좌우로 어긋나도 지정한 부분의 폭을 올바르게 측정합니다.
2차원 삼각 측정 방식
라인 레이저에 의한 다점 측정
세계 최고 속도 64000촬상/초
멀티 컬러 공초점 방식
직선성: ±0.09 µm
초소형 레이저 동축 변위 센서
측정 예: 건축용 보드의 폭 측정
이 페이지에서는 전극박이나 엘라스토머·건축용 보드 등의 폭을 측정하는 방법과 측정기의 구조 및 측정기를 선정할 때의 핵심과 주의점에 대해 설명했습니다.
정리하면 다음과 같습니다.
측정하는 대상에 따라 그 방법이 다양합니다. 최적의 측정을 위해서는 이러한 특징을 알고, 측정기를 올바르게 선정하는 것이 매우 중요합니다.
이 페이지에서 소개한 내용 및 다른 페이지에 기재된 측정 지식과 사례에 대해 정리한 자료 「측정 방법을 알 수 있는 변위 센서/마이크로미터 서포트 가이드」는 아래에서 다운로드할 수 있습니다. 레이저 변위 센서의 라인업 카탈로그와 함께 확인해 보시기 바랍니다.
