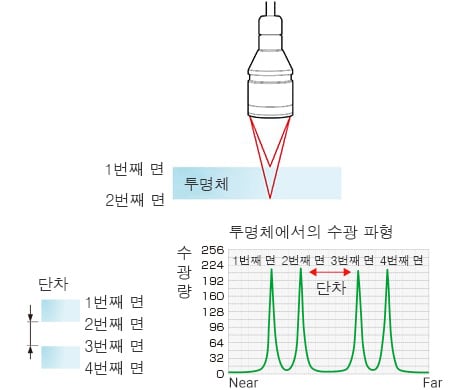

투명체의 단차 측정
측정 예: 터치 패널의 단차 측정
용도로 선택
단차·간격
단차 측정기/간격 측정기를 찾고 계시는 분께
대상 물체의 형상과 재질, 측정기의 종류, 설치 환경 등 다양한 요소를 바탕으로 단차·간격을 측정하는 최적의 측정 방법을 선택하는 것이 중요합니다. 부적합한 기기를 선정하면 필요한 정도를 확보할 수 없거나 운용 공정 수가 늘어나기 때문에 적합한 기기의 선정은 필수입니다. 이 페이지는 단차 측정기/간격 측정기를 찾고 계시는 분이 최적의 측정기를 손쉽게 선정하실 수 있도록 길잡이가 되어드립니다.
「단차·간격」의 측정 방법
「단차·간격」을 측정하는 최적의 방법을 측정기 제안과 함께 소개합니다.
롤 단차를 투과형으로 측정
측정 예: 롤 간 단차 측정
최적의 측정기투과형 마이크로미터
투과된 빛의 폭을 측정하여 단차량을 구합니다.
POINT
- 단차와 함께 롤의 진동도 동시에 측정할 수 있습니다.
- 좌우 양쪽에 설치 공간이 필요합니다.
-
1차원 텔레센트릭 방식
구동부가 없는 긴 수명 설계
동급 최고 속도 16 kHz 샘플링

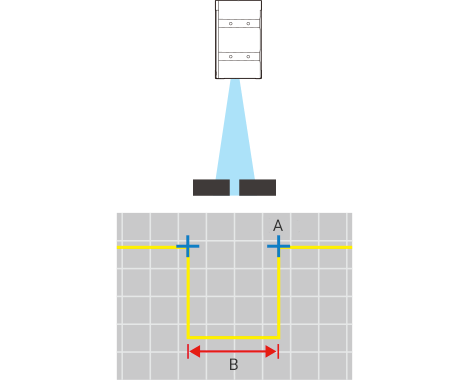

롤 단차를 반사형으로 측정
측정 예: 롤과 블레이드의 단차 측정
최적의 측정기반사형 2D 레이저 변위 센서
라인 레이저를 조사하여 취득한 형상의 폭을 단차로 측정합니다.
- A
- 변곡점
- B
- 폭
POINT
- 대상 물체가 기울어져 있어도 위치 보정 기능을 이용하여 간격을 올바르게 측정할 수 있습니다.
- 간격뿐만 아니라 단면의 단차도 측정할 수 있습니다.
-
2차원 삼각 측정 방식
라인 레이저에 의한 다점 측정
세계 최고 속도 64000촬상/초 -
멀티 컬러 공초점 방식
직선성: ±0.09 µm
초소형 레이저 동축 변위 센서
정리
이 페이지에서는 단차·간격을 측정하는 방법과 측정기의 구조 및 측정기를 선택할 때의 핵심과 주의점에 대해 설명했습니다.
정리하면 다음과 같습니다.
- 투명 및 반투명한 대상 물체는 반사형 레이저 변위 센서로 측정 가능.
- 롤 간 단차는 투과형 마이크로미터로 측정할 수 있으며 동시에 진동도 측정 가능. 단, 롤 부근에 설치 공간이 필요.
- 반사형 2D 레이저 변위 센서는 대상 물체의 형상을 통해 단차를 측정 가능. 또한, 센서 헤드와 대상 물체가 떨어져 있거나 대상 물체의 위치가 어긋나 있어도 정확하게 측정 가능.
- 최적의 측정기 선정은 대상 물체의 투명도 및 위치 결정 정도, 센서 헤드의 설치 공간 유무가 핵심.
측정하는 대상에 따라 그 방법이 다양합니다. 최적의 측정을 위해서는 이러한 특징을 알고, 측정기를 올바르게 선정하는 것이 매우 중요합니다.
이 페이지에서 소개한 내용 및 다른 페이지에 기재된 측정 지식과 사례에 대해 정리한 자료 「측정 방법을 알 수 있는 변위 센서/마이크로미터 서포트 가이드」는 아래에서 다운로드할 수 있습니다. 레이저 변위 센서의 라인업 카탈로그와 함께 확인해 보시기 바랍니다.
