반경(R)·내경

반경(R) 측정기/내경 측정기를 찾고 계시는 분께

측정기의 종류, 설치 환경 등 다양한 요소를 바탕으로 반경(R)·내경을 측정하는 최적의 측정 방법을 선택하는 것이 중요합니다. 부적합한 기기를 선정하면 필요한 정도를 확보할 수 없거나 운용 공정 수가 늘어나기 때문에 적합한 기기의 선정은 필수입니다.
이 페이지는 반경(R) 측정기/내경 측정기를 찾고 계시는 분이 최적의 측정기를 손쉽게 선정하실 수 있도록 길잡이가 되어드립니다.

용도별로 측정기의 “측정 방법”을 알고 싶은 분을 위한 필수 자료!

「두께」, 「외경」, 「형상」 등 용도에 맞춰 최적의 측정 방법과 측정 기기를 소개합니다.

다운로드

「반경(R)·내경」의 측정 방법

「반경(R)·내경」을 측정하는 최적의 방법을 측정기 제안과 함께 소개합니다.

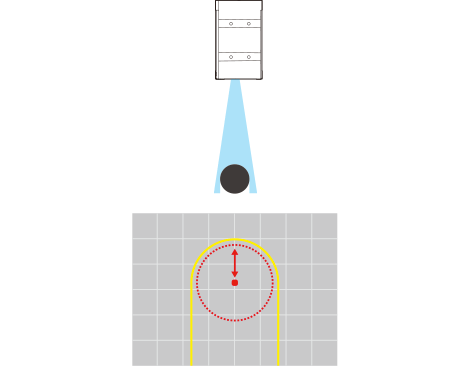

반경(R)을 측정

측정 예: 드럼통의 권체 R 측정

최적의 측정기 확인하기

최적의 측정기반사형 2D 레이저 변위 센서

라인 레이저를 조사하여 취득한 형상을 통해 반경(R)을 측정합니다.

POINT

외부에서 근사 R을 연산할 필요 없이 직접 반경(R)을 측정할 수 있습니다.

•

•

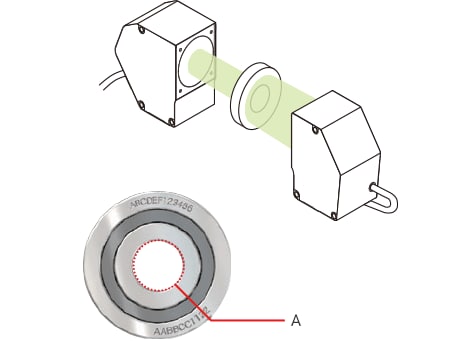

링 형상의 내경을 측정

측정 예: 베어링의 내경 측정

최적의 측정기 확인하기

최적의 측정기투과형 2D 마이크로미터

2차원 투영 방식으로 취득한 화상에서 내경을 측정합니다.

POINT

대상 물체의 위치가 어긋나도 위치 보정 기능을 이용하여 올바른 R을 측정할 수 있습니다.

•

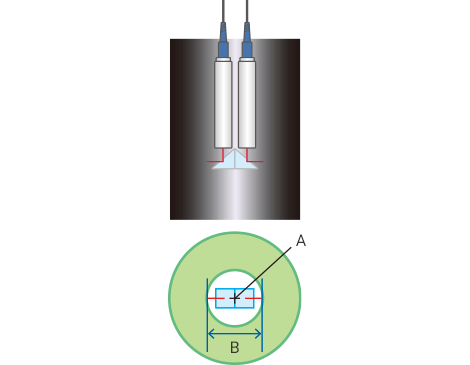

원통 형상의 내경을 측정

측정 예: 원통 블록의 내경 측정

최적의 측정기 확인하기

최적의 측정기반사형 레이저 변위 센서

헤드 2대의 광축을 프리즘으로 90° 구부려 홀의 직경을 측정합니다.

POINT

2대의 광축이 일직선상에서 홀 중심을 통과하도록 만듭니다.
진원도 측정 시에는 대상 물체를 회전시켜 동일한 피치 각도별로 측정합니다.

•

•

PDF 다운로드

정리

이 페이지에서는 드럼통의 권체 R과 베어링·원통 블록의 내경 등을 측정하는 방법과 측정기의 구조 및 측정기를 선정할 때의 핵심과 주의점에 대해 설명했습니다.
정리하면 다음과 같습니다.

• 반사형 2D 레이저 변위 센서는 라인 레이저를 조사한 부분의 형상을 통해 반경(R)을 측정. 외부 연산이 필요 없기 때문에 직접 반경(R) 측정 가능.
• 투과형 2D 마이크로미터는 지정한 원호의 반경(R) 측정이 가능. 또한, 대상 물체의 위치가 어긋나도 위치 보정 기능을 이용하여 안정적으로 검출.
• 원통 등의 내경은 반사형 레이저 변위 센서 2대와 프리즘을 조합하여 측정 가능. 대상 물체를 회전시키면 진원도도 측정 가능.
• 최적의 측정기 선정은 측정 포인트의 형상과 위치 조정의 정도가 핵심.

측정하는 대상에 따라 그 방법이 다양합니다. 최적의 측정을 위해서는 이러한 특징을 알고, 측정기를 올바르게 선정하는 것이 매우 중요합니다.
이 페이지에서 소개한 내용 및 다른 페이지에 기재된 측정 지식과 사례에 대해 정리한 자료 「측정 방법을 알 수 있는 변위 센서/마이크로미터 서포트 가이드」는 아래에서 다운로드할 수 있습니다. 레이저 변위 센서의 라인업 카탈로그와 함께 확인해 보시기 바랍니다.
